Chamberlain C2405C User Manual

21

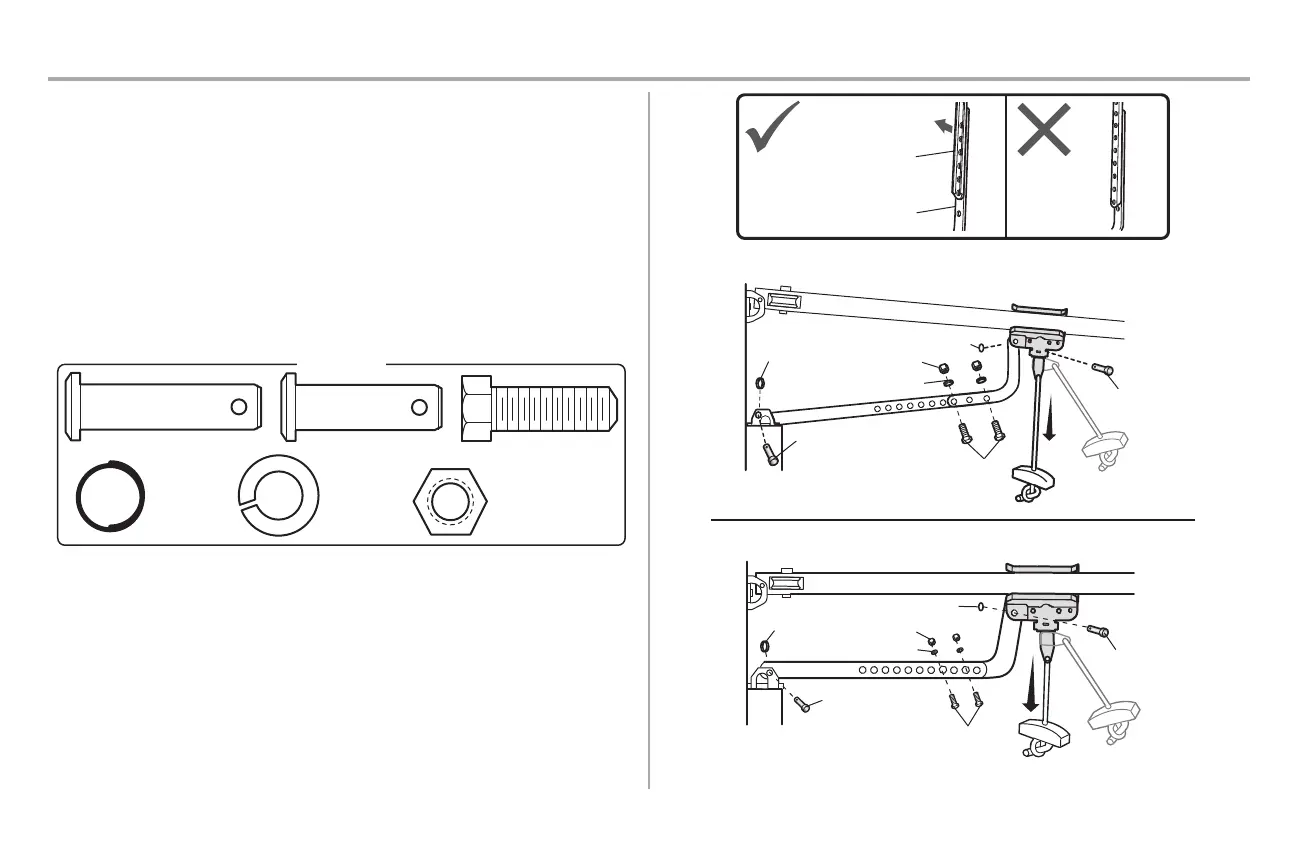

ÉTAPE9Connecterlebrasdeporteauchariot(suite)
OPTIONB-PORTESMONOBLOC
IMPORTANT: La rainure du bras de porte droit DOIT faire face à l’opposé du bras de porte
incurvé.
1. Fermez la porte. Déconnectez le chariot en tirant sur la poignée de déclenchement d’urgence.
2. Fixez le bras de porte droit et le bras de porte incurvé ensemble à la longueur la plus longue
possible (avec un chevauchement de 2 ou 3 trous) à l’aide des boulons, écrous et rondelles
d’arrêt.
3. Fixez le bras de porte droit au support de porte à l’aide de l’axe à épaulement. Fixez avec
l’anneau de xation.
4. Fixez le bras de porte incurvé au chariot à l’aide de l’axe à épaulement. Fixez avec l’anneau de
xation.
5. Tirez la poignée de déclenchement d’urgence vers l’ouvre-porte de garage jusqu’à ce que le
bras de déclenchement du chariot soit horizontal.
Axe à épaulement 5/16po x
1-1/4po
Anneau de
fixation
Axe à épaulement
5/16pox1po
Rondelle
d’arrêt
5/16po - 18
Boulon à six pans
5/16po - 18 x 7/8po
Écrou 5/16po - 18
Porte monobloc avec rail
Bras de porte droit
(rainure tournée vers
l’extérieur)
Bras de porte incurvé
Porte monobloc sans rail
Anneau de fixation
Anneau de fixation
Rondelle d’arrêt
Axe à épaulement
5/16po x 1-1/4po
Boulons à
six pans
Axe à
épaulement
5/16pox1po
Anneau de fixation
Anneau de fixation
Écrou
Écrou
Rondelle d’arrêt
Axe à épaulement
5/16po x 1-1/4po
Boulons à
six pans
Axe à
épaulement
5/16pox1po
MATÉRIEL
Installation
