14
Installation

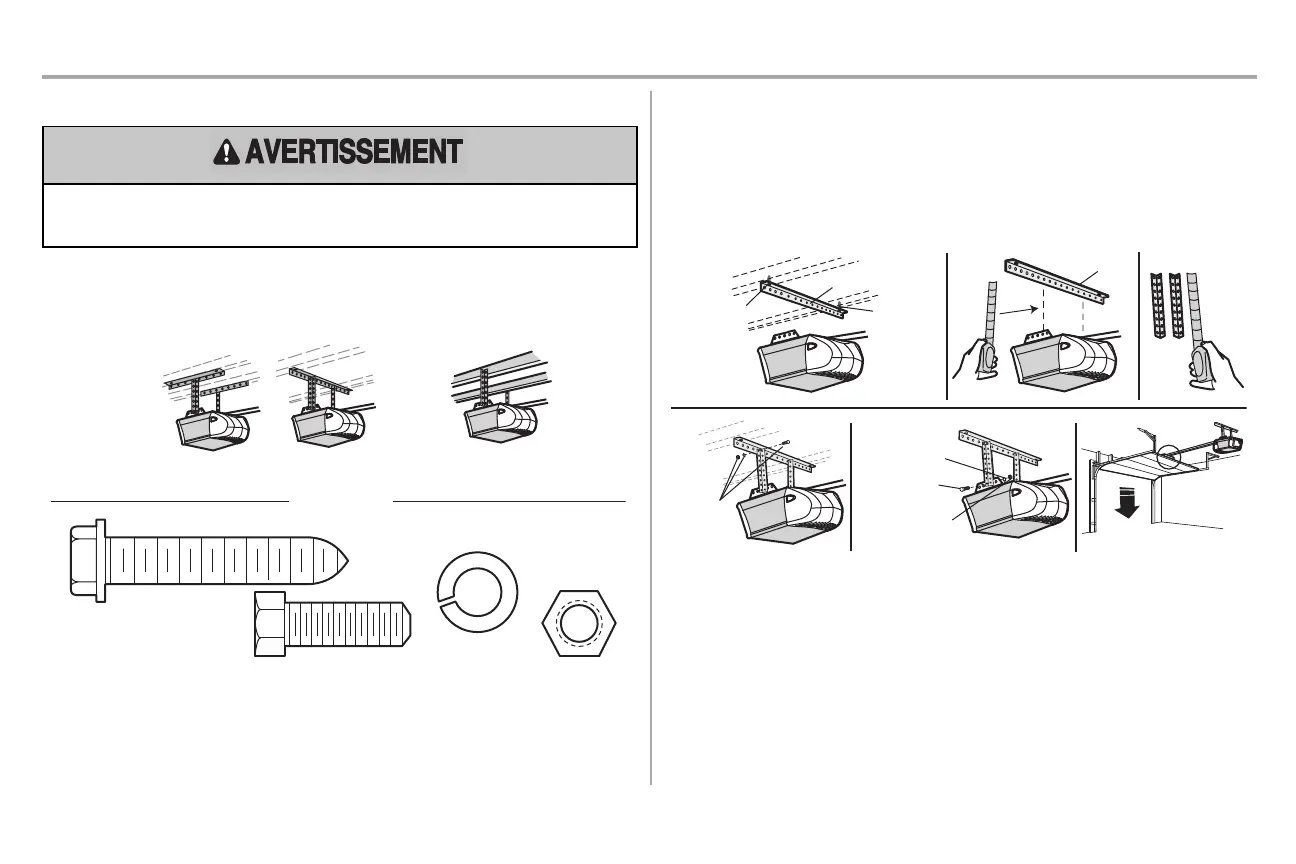

5e Accrochage de l’ouvre-porte de garage
Pour éviter d'éventuelles BLESSURES GRAVES par suite de la chute d'un ouvre-porte de garage, fixer l'ouvre-porte
SOLIDEMENT aux solives du garage. Des ancrages en béton DOIVENT être utilisés lors de l'installation des
supports dans la maçonnerie.
La fixation de l'ouvre-porte de garage variera en fonction de votre garage. Voici trois exemples d'installation. Votre
installation peut toutefois être différente. Pour TOUTES les installations, l'ouvre-porte de garage DOIT être relié à des
solives. Les instructions illustrent l'un des exemples ci-dessous.
Plafond fini
Plafond
non fini
Tire-fond de 5/16 de po-9 x 1-5/8 de po
Boulon hexagonal de
5/16 de po-18 x 7/8 de po
Rondelle-frein de
5/16 de po-18
Éc
rou de
5/16 de po-18
FIXATIONS
1. Sur les plafonds finis, utiliser les tire-fonds pour fixer un support (non fourni) aux solives avant d'installer
l'ouvre-porte de garage.
2. S'assurer que le dispositif de fermeture est aligné avec le support du linteau. Mesurer, de chaque côté de
l'ouvre-porte, la distance entre l'ouvre-porte et le support.
3. Coupez les deux supports de suspension à la longueur requise.
4. Fixer la fin de chaque support de suspension au support avec la visserie appropriée (non fournie).
5. Fixez l'ouvre-porte aux supports de suspension à l'aide des boulons, des rondelles-frein et des écrous.
6. Retirer le 2 x 4 et fermez la porte manuellement. Si la porte heurte le rail, lever le support de linteau.
1
2
3
4
5
6
(non fournie)
(non fournie)
(non
fournie)
Tire-fond de
5/16 de po-
9 x 1-
5/8 de po
Plafond
Fini
Tire-fond de
5/16 de po-
9 x 1-
5/8 de po
Écrou de 5/16
de po-18
Rondelle-frein
de 5/16 de po-18
Boulon hexagonal
de 5/16 de po-
18 x 7/8 de po
