26
Installation

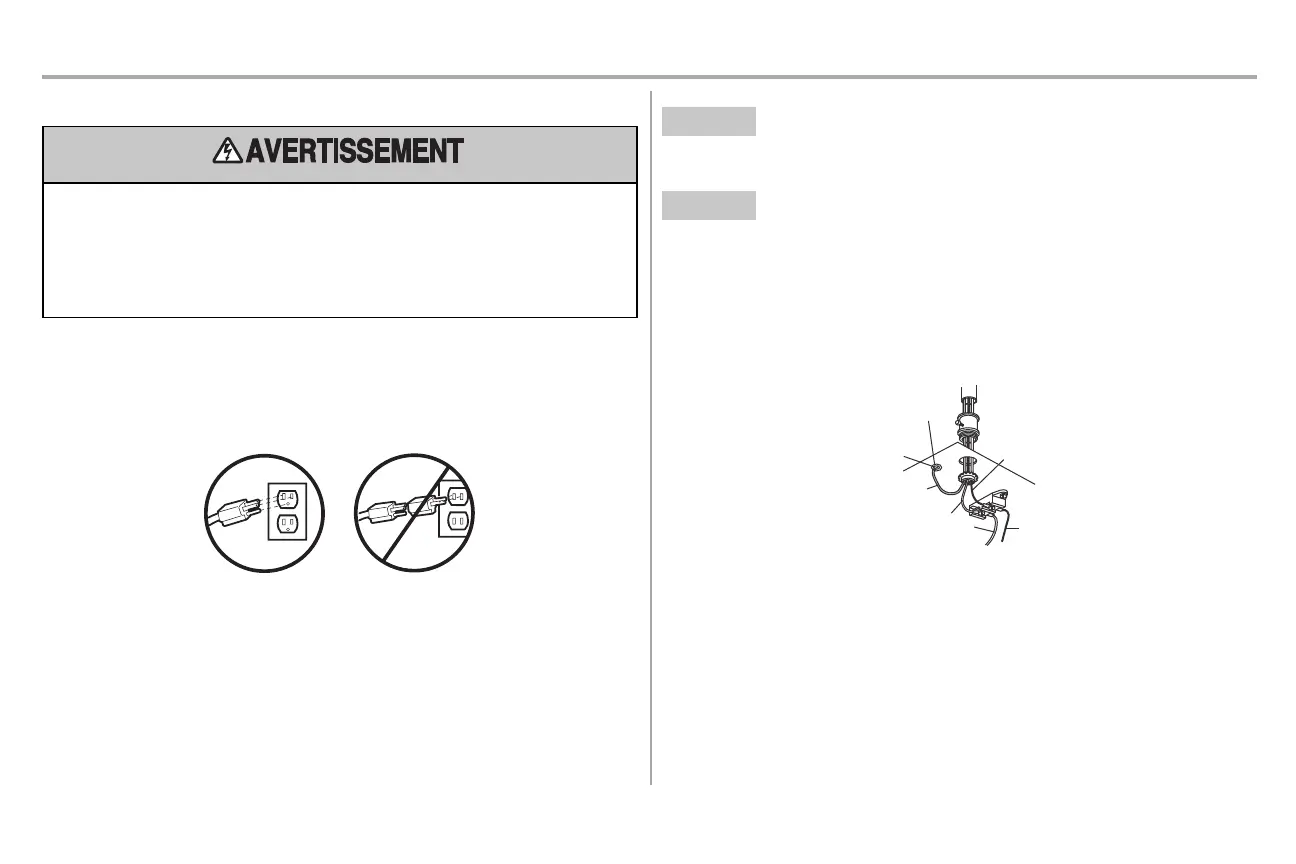

15e Raccordement de l'alimentation
Pour éviter toute blessure potentielle GRAVE voire MORTELLE par électrocution ou brûlure:
l S'assurer que l'ouvre-porte est hors tension et couper l'alimentation du circuit AVANT de retirer le couvercle
pour procéder à un branchement permanent.
l La pose et le câblage de la porte de garage DOIVENT être conformes à tous les codes électriques et
de construction locaux.
l Ne JAMAIS utiliser d'un cordon de rallonge ou d'un adaptateur bifilaire ni modifier la fiche de quelque manière
que ce soit pour l'insérer dans la prise. S'assurer que l'ouvre-porte est mis à la terre.
Pour éviter les difficultés pendant la pose, ne pas faire fonctionner l'ouvre-porte pour le moment.
Afin de minimiser les risques de chocs électriques, le cordon d'alimentation de l'ouvre-porte de garage comporte une
fiche à trois broches, dont une de mise à la terre. Cette fiche ne peut être branchée que dans une prise de courant mise
à la terre. Si la fiche ne peut pas être branchée dans la prise de courant, s'adresser à un électricien qualifié pour faire
poser une prise de courant adéquate.
IL Y A DEUX OPTIONS CONCERNANT LA PRISE D'ALIMENTATION:
OPTION A CÂBLAGE TYPIQUE
1. Brancher l’ouvre-porte de garage dans une prise mise à la terre.
2. NE PAS faire fonctionner l'ouvre-porte de garage pour le moment.
OPTION B CÂBLAGE PERMANENT
Si les codes municipaux exigent une installation électrique permanente, procéder comme suit. Pour
procéder à un branchement permanent par le trou de 7/8po pratiqué dans le dessus du moteur
(conformément au code local):
1. Retirer les vis du couvercle du moteur et mettre le couvercle de côté.
2. Débrancher le cordon à 3 fils.
3. Brancher le fil noir (courant secteur) sur la vis de la borne en laiton; le fil blanc (neutre) sur la vis de la borne
en argent, puis le fil de terre sur la vis verte de terre. L'ouvre-porte doit obligatoirement être mis à la
terre.
4. Reposer le couvercle.
Patte de terre
Fil de terre
Fil blanc
Fil noir
Fil noir
Vis vertede
terre
