Installation
16e Montage des détecteurs inverseurs du securitié
La porte ne se fermera pas si les détecteurs n'ont pas été installés et alignés correctement.
Si le faisceau lumineux est obstrué ou mal aligné quand la porte se ferme, celle-ci va revenir en arrière et les lumières
de l'ouvre-porte de garage vont clignoter dix fois. Si la porte est déjà ouverte, elle ne se fermera pas.

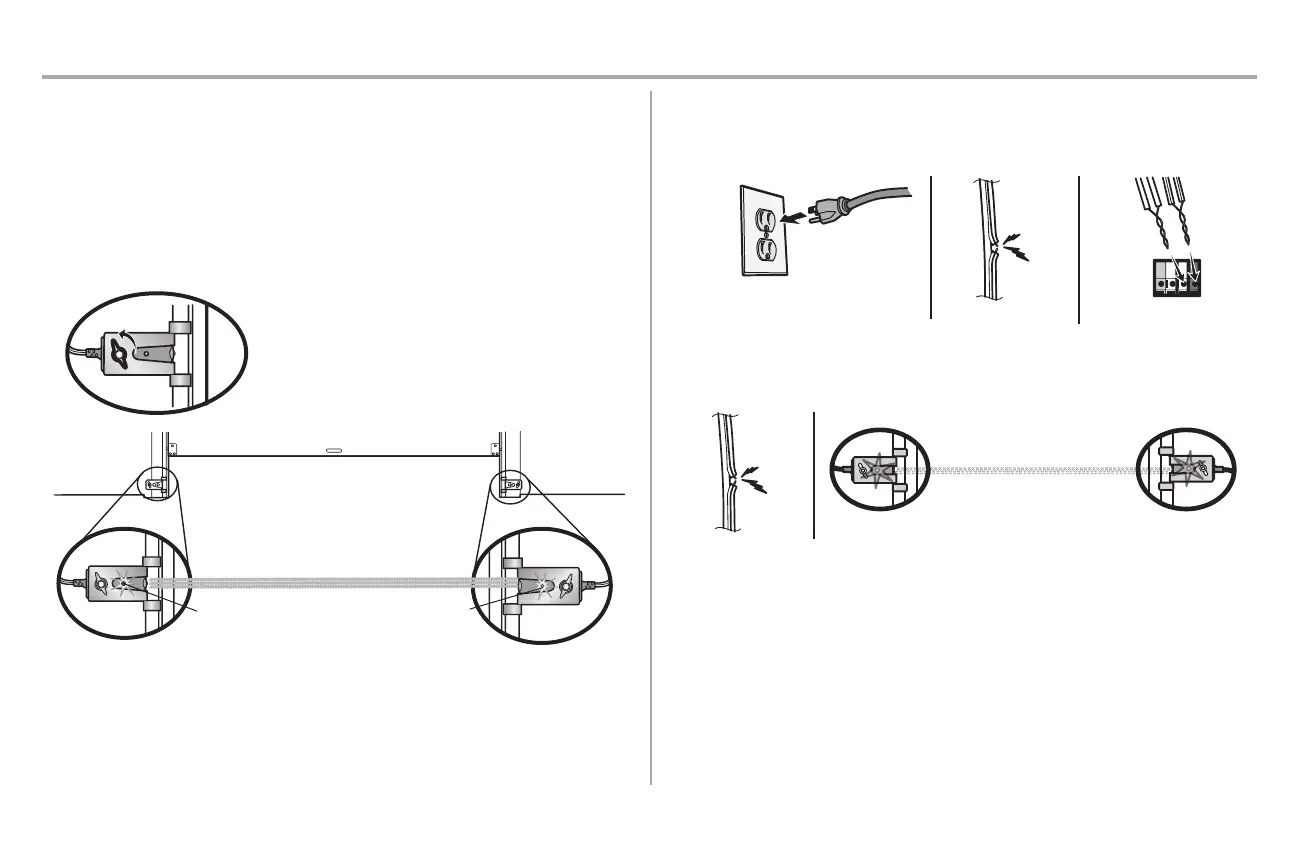

1. S'assurer que les témoins DEL des deux détecteurs sont allumés. Les témoins DEL des deux détecteurs
s’allumeront en continu s'ils sont alignés et bien câblés.
On peut aligner les détecteurs en desserrant les écrous à oreilles, en alignant les détecteurs, puis en serrant les
écrous en question.
Si détecteur récepteur est á lalumiére du soleil
direct, commutez-la avec détecteur émetteur
ainsi il est du bord opposé de la porte.
(faisceau de lumiére invisible)
DÉTECTEUR
ÉMETTEUR
DÉTECTEUR
RÉCEPTEUR
Ambre DEL Verte DEL
SI LE TÉMOIN DEL ORANGE DU DÉTECTEUR ÉMETTEUR NE S'ALLUME PAS :
1. S’assurer que l’ouvre-porte de garage reçoit bien l’alimentation électrique.
2. S’assurer que le fil du détecteur n’est pas court-circuité ni rompu.
3. Assurez-vous que l'inverseur été câble correctement : fil blanc á terminal blanc et fil blanc/noir a terminal gris.
SI LE TÉMOIN DEL VERT DU DÉTECTEUR RÉCEPTEUR NE S'ALLUME PAS :
1. S’assurer que le fil du détecteur n’est pas court-circuité ni rompu.
2. S’assurer que les détecteurs sont alignés
17e S'assurer que la commande de porte est correctement
raccordée
Si la commande de la porte a été installée et câblée correctement, le témoin DEL de la commande situé dans le panneau
de commande multifonction va clignoter ou le témoin DEL situé derrière le bouton-poussoir de la commande de porte
clignotera s'il est bien installé..
