14e Câblage des capteurs d'inversion de sécurité
Si votre porte de garage est déjà câblée pour l'installation de capteurs d'inversion de sécurité, passer à la page 25.
Agrafes isolées
(Non illustrés)
FIX
ATIONS
OPTION A INSTALLATION SANS CÂBLES PRÉINSTALLÉS

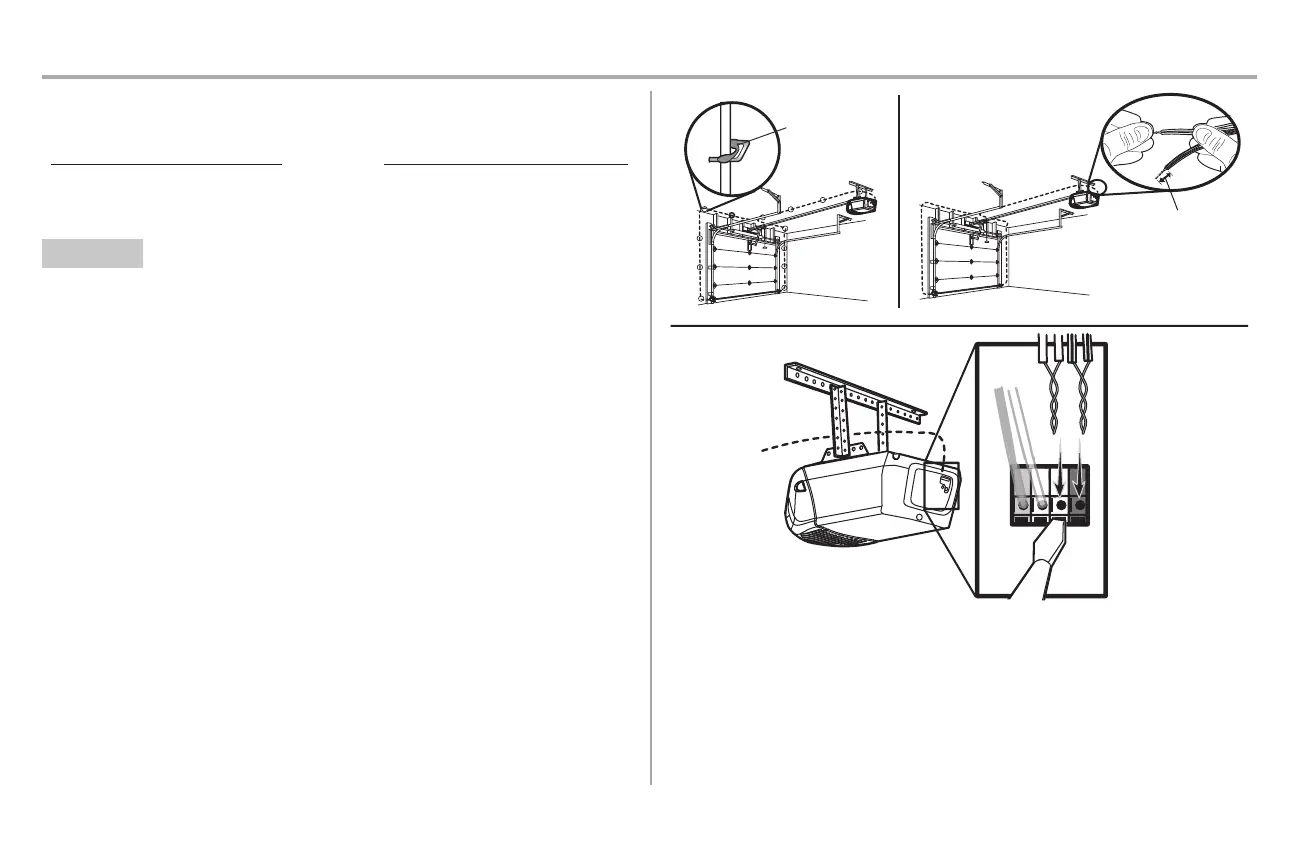

1. Faire acheminer le câble des deux capteurs vers l'ouvre-porte de garage. Fixer le câble au mur et au plafond
avec les agrafes.
2. Enlever 7/16po (11mm) d'isolation de chaque ensemble de fils. Séparer les fils. Torsader les fils blancs
ensemble. Torsader les fils blanc-noir ensemble.
3. Insérer les fils blanc dans la borne blanche de l'ouvre-porte de garage. Insérer les fils blanc-noir dans la borne
grise de l'ouvre-porte de garage. Pour insérer ou retirer les fils de la borne, appuyer sur la languette avec la
pointe du tournevis.
BLANC
BLANC
GRIS
ROUGE
1
2
3
Agrafe
11 mm (7/16 po)
