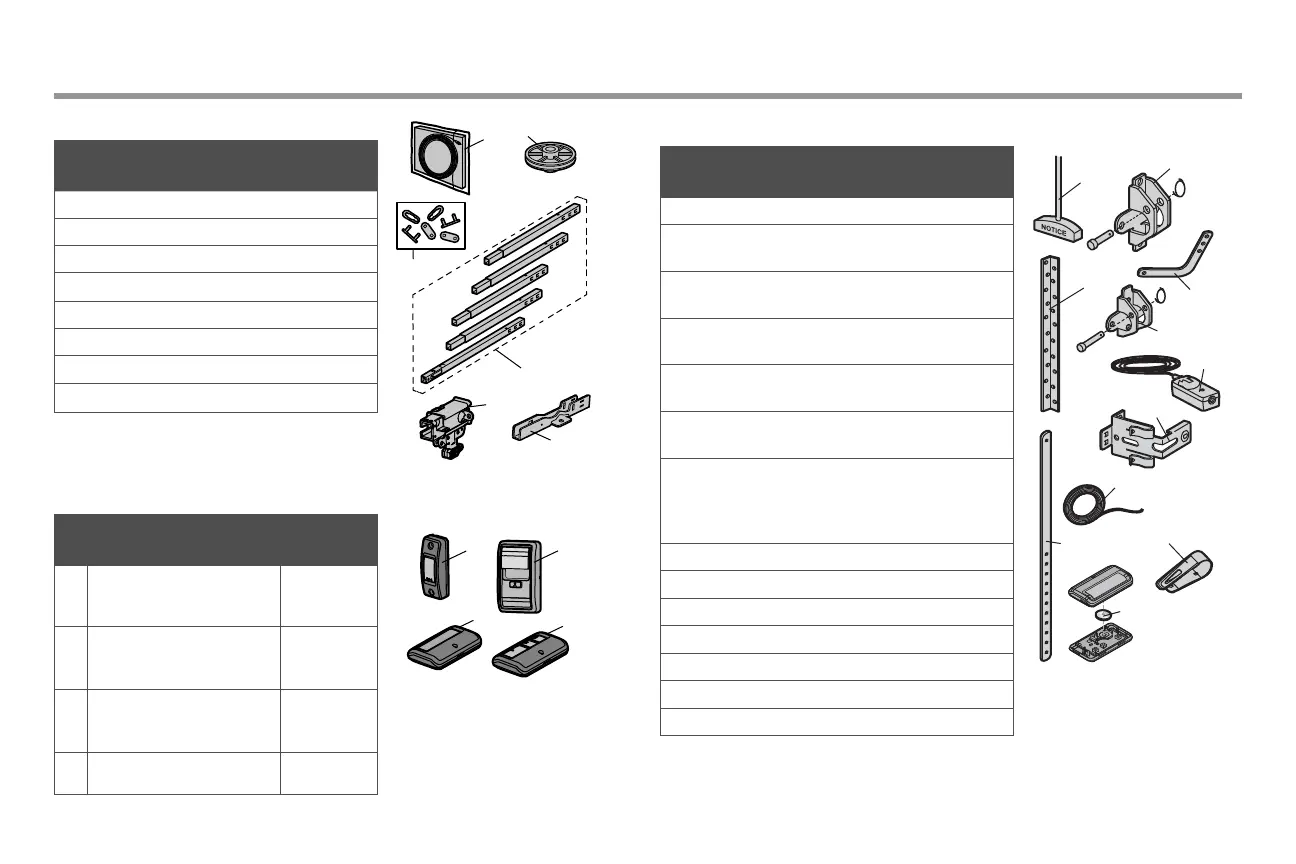

Description Numéro de
la pièce
1 Chaîne et câble 41A5807
2 Poulie 144C56
3 Maillon principal 4A1008
4 Rail 41A5665
5 Chariot 41C5141-1
6 Support en U 12D598-1
Non illustrés
Coussinets d’usure 183A163
Description Numéro de
la pièce
1 Commande de porte
Modèles HD210C et
LW2200C
041A7367-3
2 Panneau de commande
multifonction
Modèles PD510 et PD512
041A7185-1
3 Télécommande
Modèles HD210C, PD510 et
PD512
950ESTD
4 Télécommande
Modèle LW2200C
953ESTD
Description Numéro de
la pièce
1 Biellette courbée 178B35
2 Support de porte avec axe de
chape et fi xation
41A5047-1
3 Poignée et corde de
déclenchement d’urgence
41A2828
4 Support de porte avec axe de
chape et fi xation
41A5047-2
5 Pince de pare-soleil pour
télécommande
29B137
6 Support de capteur
d’inversion de sécurité
41A5266-1
7 Capteur d’inversion de
sécurité (cellules réceptrice
et émettrice) avec fi l à 2
conducteurs
41A5034
8 Bras de porte rectiligne 178B34
9 Fils blanc et rouge-blanc 41B4494-1
10 Pile au Lithium 3V CR2032 10A20
11 Supports de suspension 12B776
Non illustrés
Sac de visserie 041A7920-1
Manuel d’instructions 114A4850
Pièces d’assemblage du rail
Accessoires
Pièces pour la pose
Pièces de réparation
