5

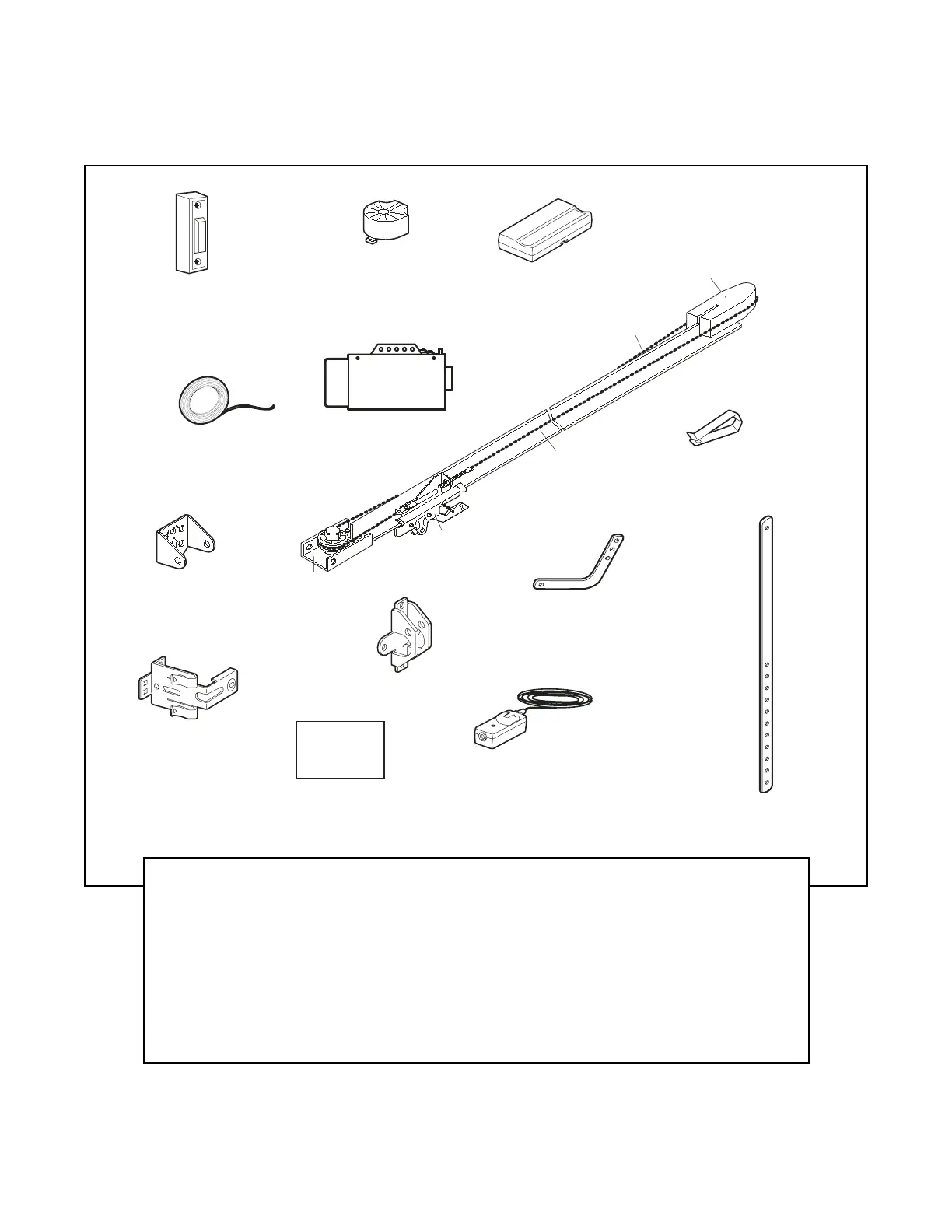

Inventaire de la boîte d’emballage
Votre ouvre-porte de garage est emballé dans deux boîtes
qui contiennent le moteur et toutes les pièces illustrées
ci-après. Les accessoires dépendront du modèle acheté.
S’il manque quoi que ce soit, vérifier soigneusement le
matériel d’emballage. Les pièces peuvent être coincées
dans la mousse. Les ferrures de montage sont également
indiquées ci-après.
Biellette
droite
Biellette
courbée
Documentation
et étiquettes
de sécurité
Support de linteau
U
P
CEILING MOUNT
ONL
Y
Carter du pignon
Fil de sonnerie blanc et
blanc/rouge à 2 conducteurs
Agrafe de pare-soleil
pour télécommande
Rail rigide
Mousse de
polystyrène
Support de la poulie
de la chaîn
Chariot
Chaîne
Support de
la porte
(2) Capteurs d'inversion de
sécurité (1 ceil de transmission
et 1 ceil de réception) avec fil de
sonnerie blanc et blanc/noir à
deux con ducteurs fixé
Support du détecteur
de sécurité (2)
Bouton de contrôle
de porte illuminé
SECURITY✚
®
Télécommande à une
seule bouton
Moteur avec diffuseurs
FIXATIONS DE POSE
Vis hexagonale de 5/16 po-18x7/8 po (4)
Tire-fond de 5/16 po-9x1-5/8 po (2)
Tire-fond de 5/16 po-18x1-7/8 po (2)
Axe de chape de 5/16 po x 2-3/4 po (1)
Axe de chape de 5/16 po x 1-1/4 po (1)
Axe de chape de 5/16 po x 1 po (1)
Écrou de 5/16 po-18 (4)
Rondelle-frein de 5/16 po (4)
Vis autotaraudeuse 1/4 po-14x5/8 po (2)
Agrafes isolées (30)
Anneau d'arrêt (3)
Chevilles pour murs secs (2)
Corde
Poignée
Graisse á rail
Boulon à tête bombée et collet carré de
1/4 po-20x1/2 po (2)
Écrou à oreilles de 1/4 po-20 (2)
(1)
