11
ENSAMBLADO PASO 2
Solamente para puertas seccionales y
de una sola pieza con rieles

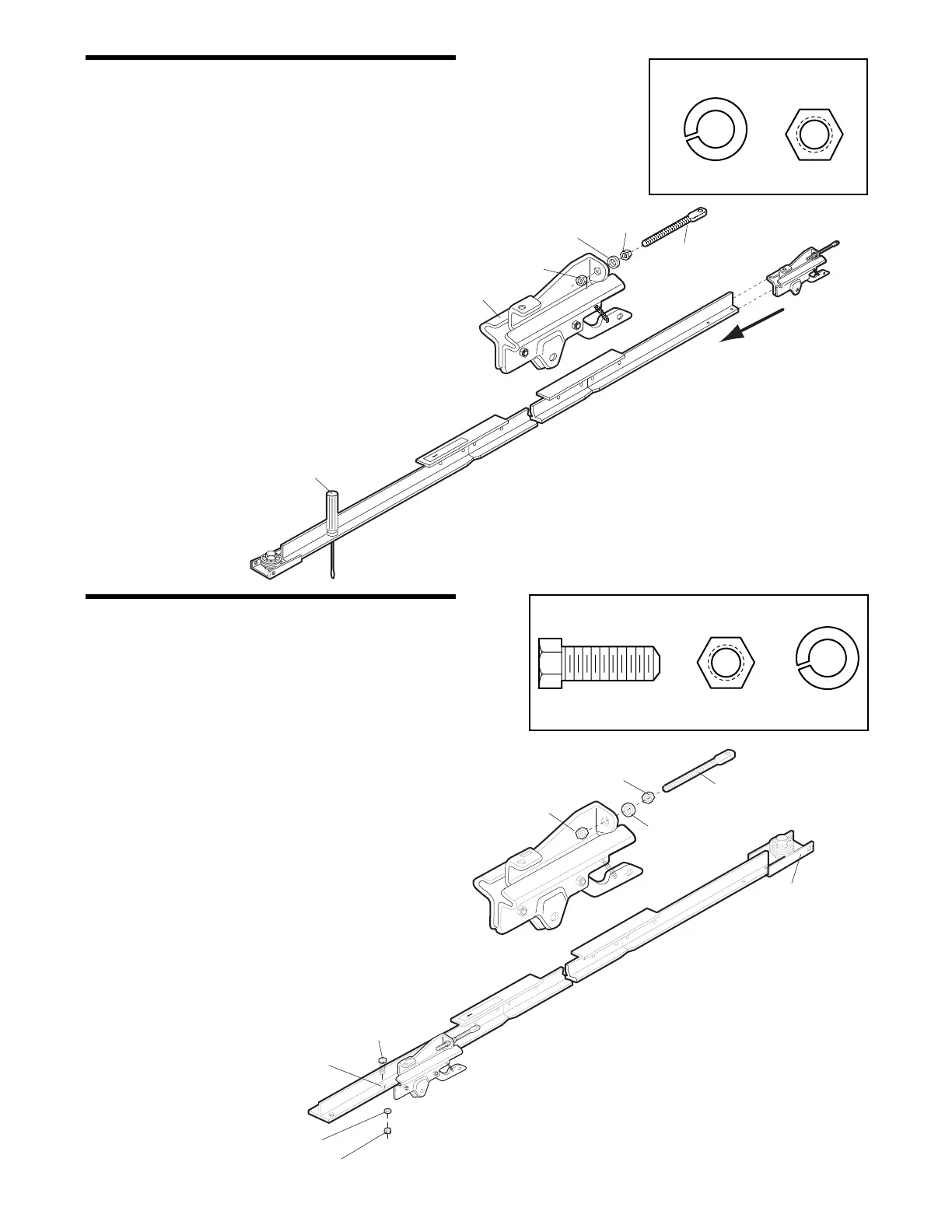

Instalar el carro sobre el riel
• Unir la espiga roscada con el carro con arandela y
tornillo como se muestra.
• Como un tope temporal, inserte un destornillador dentro
del orificio ubicado en la parte frontal del riel.
• Deslizar el carro ensamblado a lo largo del riel hasta
topar con el destornillador.
NOTA: Si el carro golpea contra alguna tuerca en el riel,
esto significa que tanto los pernos como las tuercas
fueron colocados desde el lado opuesto y deben ser
colocados en su posición correcta. Revisar Paso 1.
ENSAMBLADO PASO 2
Sólamente para puertas corredizas y
batientes
Instalar el carro sobre el riel
• Unir la espiga roscada con el carro con arandela y
tornillo como se muestra.
• Inserte un perno hexagonal en el orificio ubicado en el
extremo frontal del riel T.
• Deslice la parte del carro a lo largo del riel hasta que se
apoye contra el perno hexagonal (paro del carro).
NOTA: Si el carro se golpea contra alguna tuerca en el
riel, flecha y/o guía y tuerca donde se unen por el lado
opuesto y deben ser puestas nuevamente en su posición
correcta. Revisar Paso 1.
