ENSAMBLADO PASO 3

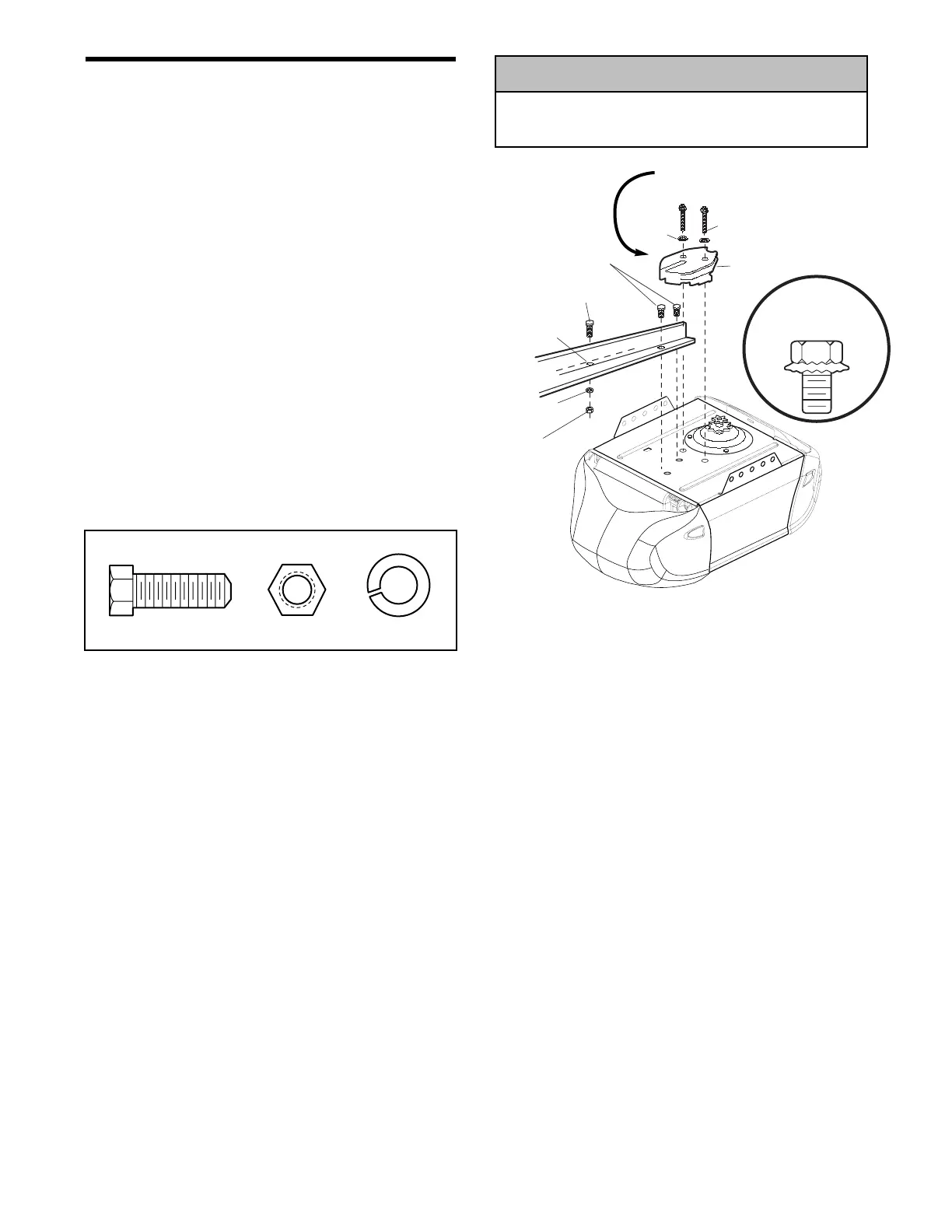

Fijar riel al abre-puertas de garaje
• Colocar el abre-puertas de garaje material de empaque
para proteger la cubierta. Por conveniencia, colocar un
soporte abajo de la ménsula.
• Quitar los dos pernos con arandela 5/16"-18x1/2"
montados en la parte superior del motor.
• Alinear los orificios de la sección posterior del riel T con
los orificios del cabezal del abre-puertas.
• Fijar el riel con los dos (2) pernos previamente
colocados y ajustados firmemente. ¡Sólo se debe
utilizar estos pernos! Cualquier otro perno le
causarán serios daños al abre-puertas.
• Insertar el perno hexagonal 5/16"-18x7/8" en el orificio
de la cubierta protectora en el riel T tal como se
muestra. Apretar fuertemente con una arandela 5/16" y
una tuerca de 5/16".
NOTA: Este perno evita que el carro se desplace
demasiado. Mantener una distancia de un mínimo de
25 mm entre el carro y este perno al ajustar los límites de
carrera (ver página 29).
Modelo 1225E únicamente: Fijar el extendedor de la
cadena con tornillos hexagonales #8x1" y arandelas de la
manera mostrada.
ESTAS PIEZAS SE MUESTRAN EN SU TAMAÑO REAL
Para evitar daños serios al abre-puertas, SÓLO utilizar pernos
o sujetadoras montados en la parte superior del motor.
