9
MONTAGE - 2
e
OPÉRATION

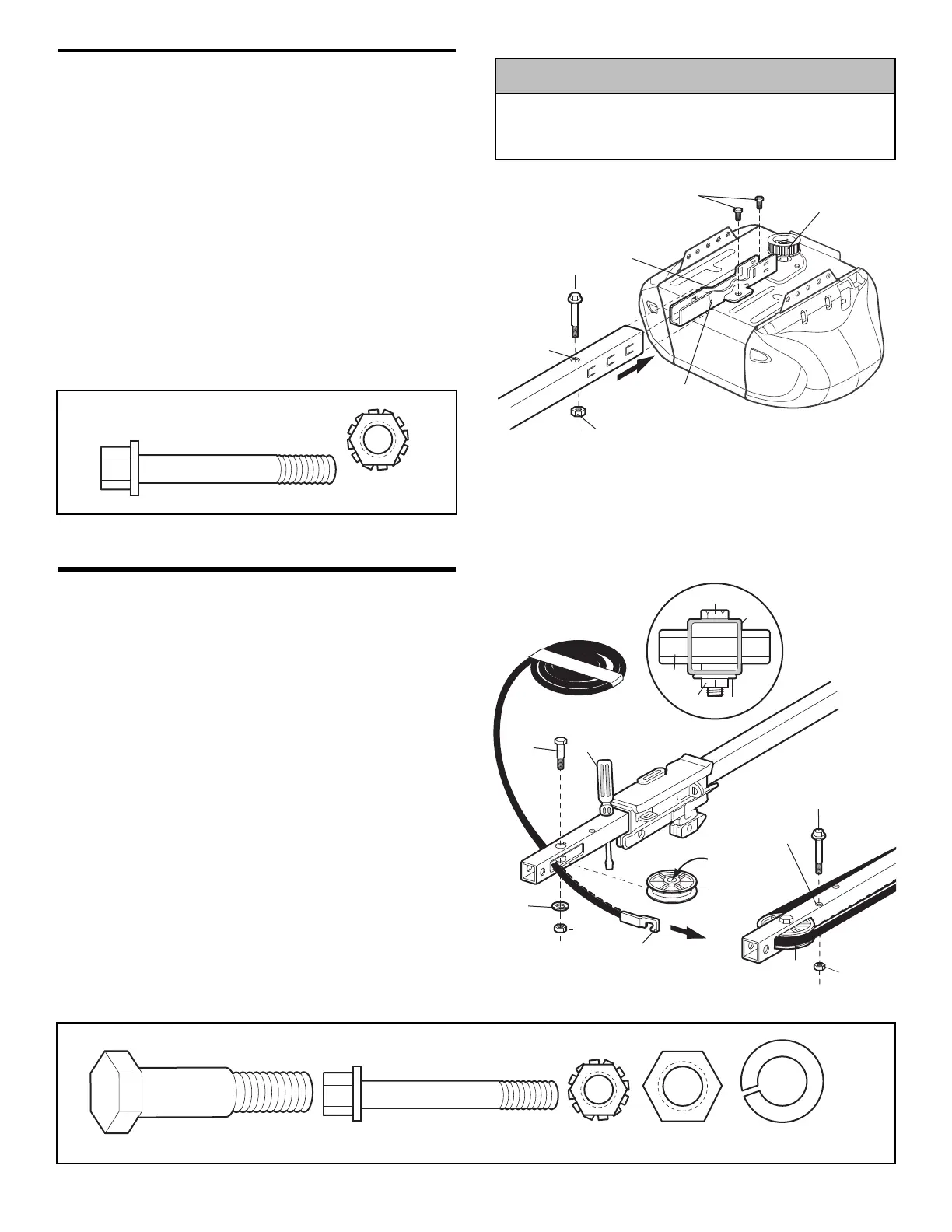

Fixation du rail sur le moteur
• Insérer un boulon de 1/4 po-20 x 1-3/4 dans le trou du
boulon de protection du couvercle à l’extrémité arrière du
rail, comme illustré. Serrer fermement à l’aide d’un contre-
écrou de 1/4 po-20. Ne pas trop serrer.
• Retirer les deux boulons depuis le dessus de
l’ouvre-porte.
• Placer le support en U, côté plat dirigé vers le bas, sur le
moteur et aligner les trous du support sur les trous de
boulon. Fixer à l’aide des boulon précédemment retirés.
• Aligner l’ensemble de rail sur le dessus de l’ouvre-porte.
Faire glisser l’extrémité du rail sur le support en U, jusqu’aux
arrêts qui font saillie au-dessus et sur les côtés du support.
MONTAGE - 3
e
OPÉRATION
Pose de la poulie
• Poser la courroie à côté du rail, comme illustré. Saisir
l’extrémité avec le connecteur de chariot à crochet et passer
environ 12 po (30 cm) de courroie à travers la fenêtre.
Garder le côté nervuré vers le rail, et le laisser pendre
jusqu’à la 5
e
opération de montage.
• Retirer le ruban de la poulie. Le centre intérieur doit être
prégraissé. S’il est sec, graisser à nouveau afin d’assurer un
bon fonctionnement.
• Placer la poulie dans la fenêtre comme illustré.
• Insérer le boulon de tension depuis le dessus à travers le rail
et la poulie. Serrer à l’aide d’une rondelle-frein de 3/8 po et
d’un écrou sous le rail jusqu’à compression de la rondelle-
frein.
• Faire tourner la poulie pour s’assurer qu’elle tourne
librement.
• Insérer un boulon de 1/4 po-20 x 1-3/4 dans le trou d’arrêt
du chariot à l’avant du rail comme illustré. Serrer solidement
à l’aide d’un contre-écrou de 1/4 po-20.
Poulie à courroie
du moteur
Support en U
Contre-écrou
Boulons
FAIRE COULISSER
LE RAIL JUSQU'AUX ARRÊTS
SUR LE DESSUS ET AUX
CÔTÉS DU SUPPORT
Tr o u
du boulon
de protection
du couvercle
Boulon
Poulie
Trou d'arrêt
du chariot
Boulon
Connecteur
de chariot
Poulie
Rail
Boulon
Rondelle
Écrou
Rondelle-frein
de 3/8 po
Écrou de
3/8 po
Boulon
de tension
Tournevis
Poulie
Graisse à
l'intérieur
de la poulie
Contre-
écrou
Contre-écrou
1/4 de po-20
Boulon de 1/4 de po-20 x 1-3/4 de po
GRANDEUR RÉELLE DES FIXATIONS
Écrou de
3/8 de po
Rondelle-frein
de 3/8 de po
Boulon de tension
Contre-écrou
de 1/4 de po-20
Boulon de 1/4 de po-20 x 1-3/4 de po
GRANDEUR RÉELLE DES FIXATIONS
Afin d’éviter d’endommager SÉRIEUSEMENT l’ouvre-porte de
garage, utiliser UNIQUEMENT les boulons et les fixations montés
sur le dessus de l’ouvre-porte.
ATTENTIONATTENTION
AVERTISSEMENT AVERTISSEMENT
AVERTISSEMENT
AVERTISSEMENT
