Chapin 8201A - Instrucciones de Armado

CHAPIN INTERNATIONAL, INC. P.O. BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458

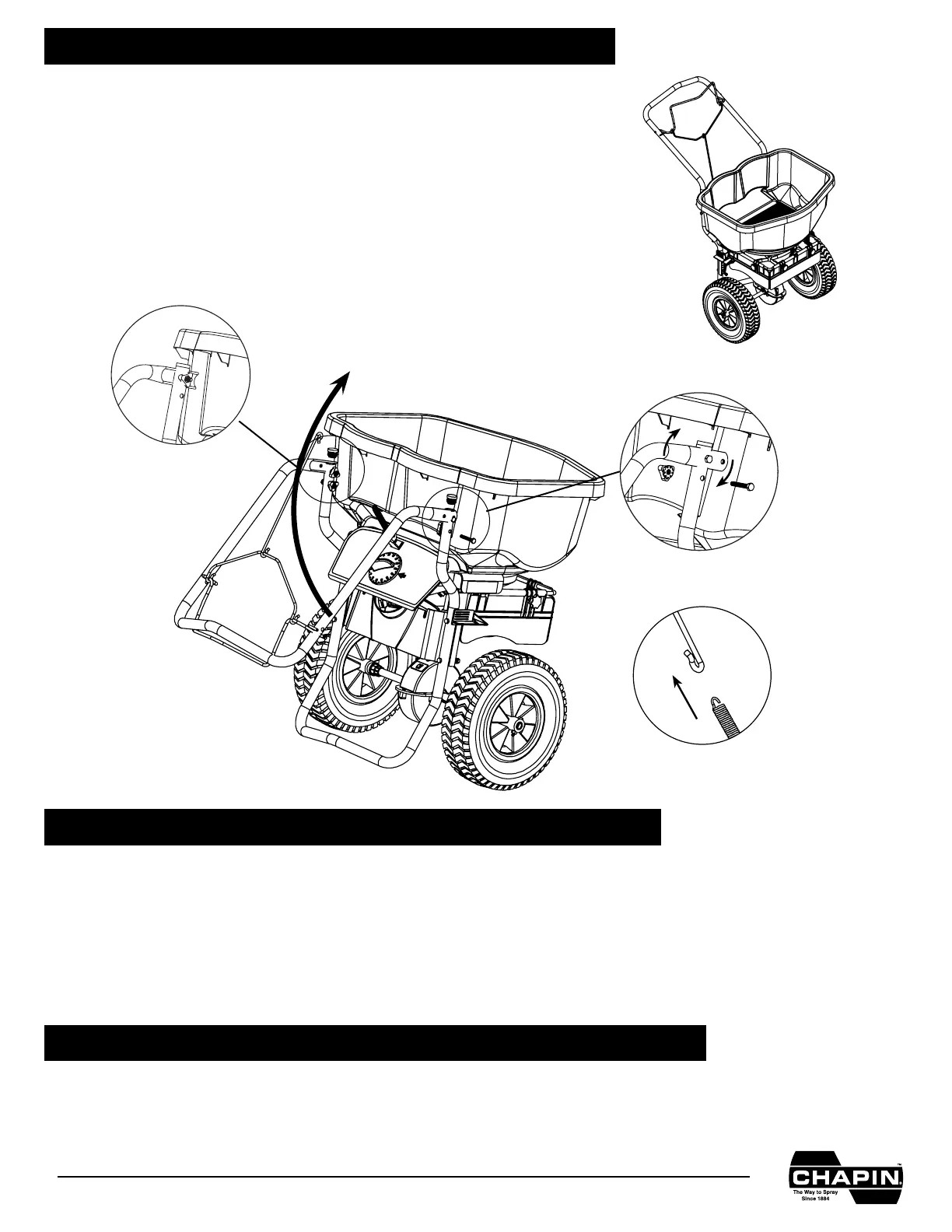

INSTRUCCIONES DE ARMADO
Herramientas sugeridas:
Juego de llaves y/o matracas
El tiempo aproximado de armado es de 5-10 minutos
• Retire el perno inferior de cada lado de la manija (debajo de las tuercas mariposa
triangulares Figure A).
• Aoje las tuercas mariposa de los pernos superiores (Figura B) y levante la manija.
• Vuelva a colocar los pernos debajo de las tuercas mariposa y apriete.
• Apriete completamente las 4 tuercas mariposa.
• Asegúrese de que el control de compuerta esté en posición cerrada (no detenga hacia abajo el conjunto de sujeción durante el llenado).
• Determine la conguración adecuada para el material que se utiliza leyendo la conguración sugerida en la bolsa del material Y/O
consultando la tabla de aplicación en el panel de control del esparcidor (Las tablas provistas son solo lineamientos Asegúrese de leer las
instrucciones en la bolsa/caja del material que está esparciendo para identicar la conguración exacta requerida).
• Fije el control en la conguración deseada Nota importante: No ajuste el control mientras sostiene el conjunto de sujeción hacia
abajo y la compuerta está abierta. Esto alterará la precisión de la conguración de la compuerta y hará que se rompan partes.
• Para comenzar a esparcir, empiece a caminar (a un paso de 4.5 km/h) y jale hacia abajo el sistema de sujeción para abrir la compuerta
• Para dejar de esparcir, simplemente suelte el sujetador y la compuerta se cerrará
INSTRUCCIONES GENERALES DE OPERACIÓN
* Nota: Si el resorte se suelta del conjunto de sujeción, sólo vuélvalo a colocar (Figura C).
Ensamblaje
completo
INSTRUCCIONES DE OPERACIÓN DEL DEFLECTOR
• Ajuste el deector con la mano para bloquear la distribución adecuadamente.
Figure C
Figure B
Figure A
