Chapin 8201A - Almacenaje y Mantenimiento; Partes de Repuesto

CHAPIN INTERNATIONAL, INC. P.O. BOX 549 700 ELLICOTT ST. BATAVIA, NY 14021-0549 www.chapinmfg.com 800-950-4458
PARTES DE REPUESTO
ALMACENAJE Y MANTENIMIENTO
• Cuando termine de esparcir, quite cualquier material restante de la tolva
• Lave el esparcidor por completo y déjelo secar antes de guardarlo
• Para bajar la manija:
- Solo retire los dos pernos inferiores de la manija
- Aoje las dos tuercas mariposa y doble la manija hacia abajo
- Vuelva a colocar los dos pernos inferiores
- Apriete completamente las tuercas mariposa

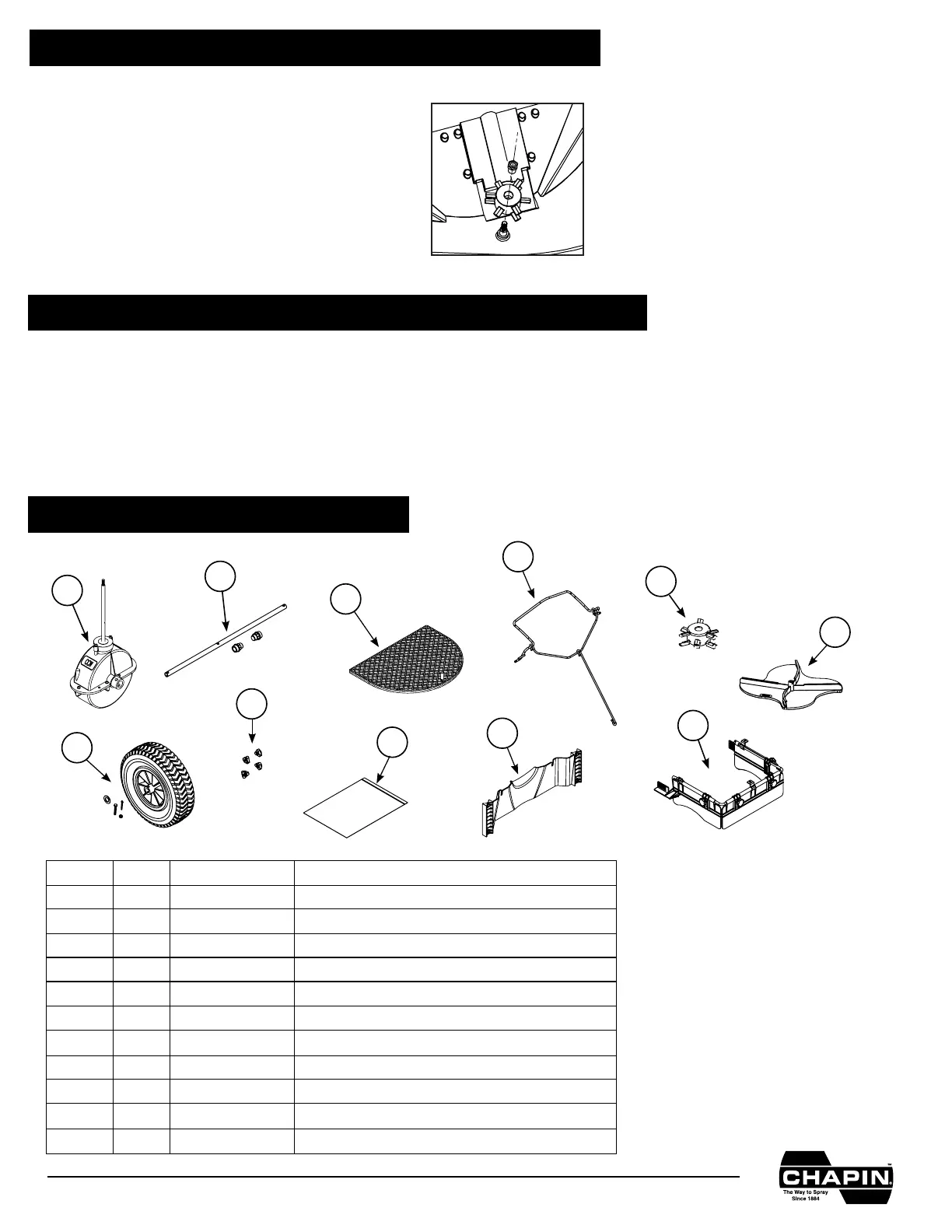

Num. Ref Cant. Num. Parte Descripción
1 1 6-9071 Conjunto de la caja de engranes
2 1 6-9040 Flecha de transmisión c/2 cojinetes
3 1 6-9001 Parilla
4 1 6-9073 Conjunto de sujeción
5 1 6-9048 Taladro
6 1 6-9061 Impulsor
7 1 6-9020 Ruedas c/herrajes e instrucciones
8 1 6-9021 Tuercas mariposa
9 1 6-9022 Bolsa de herrajes
10 1 6-9050 Bafle posterior
11 1 6-9083 Sistema de deflectores
2
6
7
8
9
4
10
3
1
5
11
INSTALACIÓN DE TORNILLO SIN FIN
• Atornille el barreno en el árbol del impulsor.
Atornille la tuerca sujetadora del barreno en el
agujero del barreno con el dado M6. Apretar
completamente con llave de tuercas para sujetar.
