Chappee initia MASTER 2.24 FF - Page 35

73
CN
GB
Gr
Fr
SP
PT

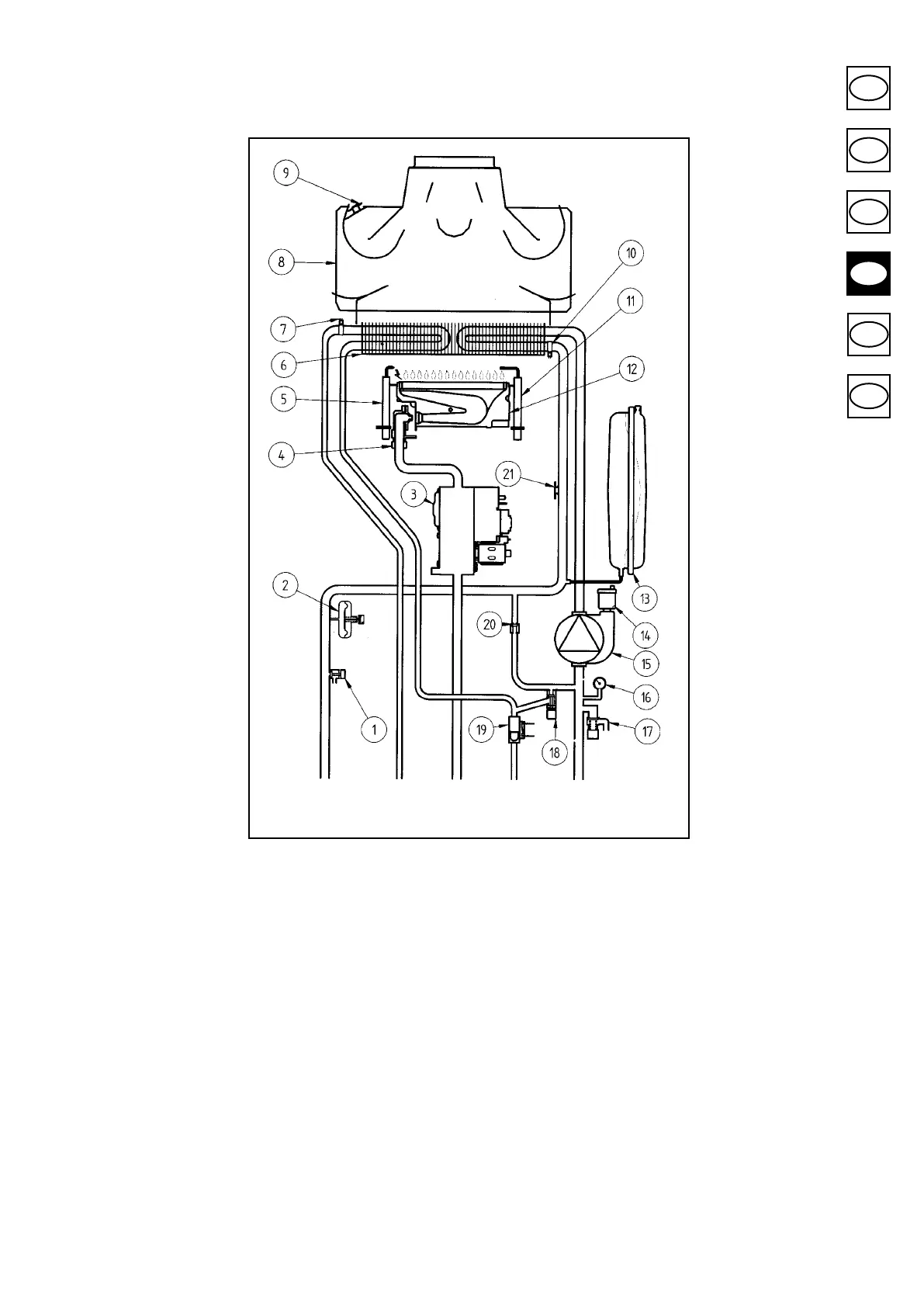

Σηµατικ διάγραµµα λέητα
κατάθλιψη έδς αέρι είσδς επιστρή
θέρµανσης εστύ νερύ εστύ νερύ θέρµανσης
Eικνα 16
0208_2903
2.24 CF
Υπµνηµα:
1 αλίδα απστράγγισης τυ λέητα
2 υδραυλικς πιεστάτης
3 αλίδα αερίυ
4 γραµµή αερίυ µε µπεκ
5 ηλεκτρδι ανάλεης
6 εναλλάκτης νερύ-καυσαερίων
7 ανινευτής NTC εστύ νερύ
8 καπνδς
9 θερµστάτης καυσαερίων
10 ανινευτής NTC θέρµανσης
11 ηλεκτρδι ανίνευσης λγας
12 καυστήρας
13 δεί διαστλής
14 αυτµατη αλίδα εαέρωσης
15 αντλία µε νερπαγίδα
16 µανµετρ
17 αλίδα ασαλείας
18 στριγγα πλήρωσης λέητα
19 αισθητήρας πρτεραιτητας εστύ νερύ
20 αυτµατ by-pass
21 θερµστάτης ασαλείας
