Chappee Initia SUPER 2.24 FF - Βαθµον Μηση Ηλεκτρονικού Πίνακα; Electronic Board Calibration

21
0002100600

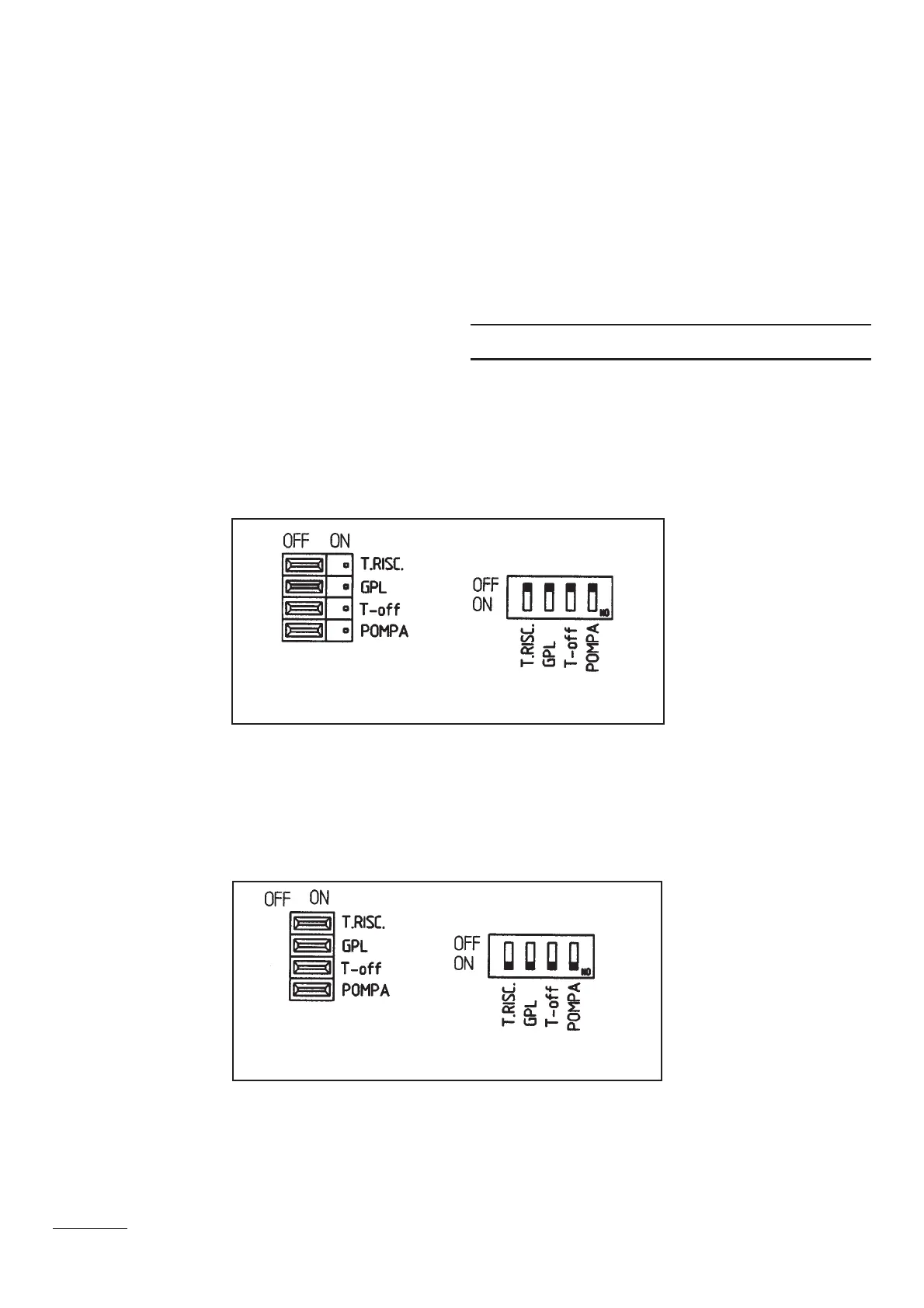

SCHEDA A - BOARD A
0002100700
SCHEDA B - BOARD B
SCHEDA A - BOARD A
SCHEDA B - BOARD B
ταν η γέφυρα ή ο διακπτησ είναι σε θέση ΟΝ:
T.RISC : Εύροσ θερµοκρασίασ θέρµανσησ 30-45° C
GPL : Λειτουργία συστήµατοσ µε υγραέριο
Τ-off : Χρνοσ αναµονήσ (stand-by) 10 δευτερολέπτων
POMPA : Συνεχήσ λειτουργία αντλίασ κατά τη θέρµανση
D. POMPA: µη επιθυµητή επιλογή γι’αυτ το µοντέλο λέβητα.
ΣΗΜΕΙΩΣΗ : Βεβαιωθείτε τι έχει αποσυνδεθεί η ηλεκτρική παροχή
πριν κάνετε ρυθµίσεισ.
When the jumper or the switch is in the ON position:
T.RISC. boiler heating temperature range 30 ÷ 45°C
GPL operation of system with LPG
T-off 10-seconds heating stand-by time
POMPA continuous operation of pump during heating
NB: Make sure that electrical power supply has been disconnected before
making settings.
ταν η γέφυρα ή ο διακπτησ είναι σε θέση OFF:
T.RISC : Εύροσ θερµοκρασίασ θέρµανσησ 30-85° C
GPL : Λειτουργία συστήµατοσ µε φυσικ αέριο
Τ-off : Χρνοσ αναµονήσ (stand-by) 3 λεπτών
POMPA : 3λεπτη λειτουργία αντλίασ (στη θέρµανση) ταν
σταµατήσει η λειτουργία του λέβητα.
D. POMPA: Ο διακπτησ πρέπει να είναι πάντοτε στη θέση Off.
When the jumper or the switch is in the OFF position:
T.RISC. boiler heating temperature range 30 ÷ 85°C
GPL operation of system with NATURAL gas
T-off 3-minute heating stand-by time
POMPA pump post-circulation time (in heating) of 3 minutes after
ambient thermostat cut-in
Electronic board
calibration
The electronic board has one of two types of regulation systems: A or B.
Βαθµονµηση ηλεκτρονικού
πίνακα
•Frost protection device (central heating system)
Boilers electronic management includes a “frost protection” function
in the central heating system which operates the burner to reach a
heating flow temperature of 30°C when the system heating flow tem-
perature drops below 5 °C.
This function is enabled when the electrical supply to the boiler is on,
the selector switch (1) is not on (0), the gas supply is on and the system
pressure is as required.
• Pump-blocking prevention
In case there is no call for heat either from the central heating system
or from the DHW system for 24 hours on end the pump will
automatically switch on for 1 minute. This function is enabled if the
electrical supply to the boiler is on and the selector switch (1) is not
on (0).
• Hydraulic safety valve (heating circuit)
This device is set to 3 bar and is used for the heating circuit.
The safety valve should be connected to a siphoned drain. Use as a means
of draining the heating circuit is strictly prohibited.
νερού να φτάσει τουσ 30° C, ταν αυτή πέσει κάτω απ 5° C.
Αυτή η λειτουργία ενεργοποιείται, ταν η ηλεκτρική παροχή στο
λέβητα είναι στη θέση (ΟΝ), ο διακπτησ επιλογήσ (1) δεν είναι
στη θέση του (0), η παροχή αερίου είναι ανοικτή και η πίεση νερού
στο δίκτυο είναι στα επιθυµητά επίπεδα.
- Αποφυγή µπλοκαρίσµατοσ αντλίασ
Σε περίπτωση που δεν υπάρξει εντολή είτε για κεντρική θέρµανση
είτε για παραγωγή ζεστού νερού, για 24 ώρεσ η αντλία θα
λειτουργήσει αυτµατα για 1 λεπτ. Η λειτουργία αυτή
ενεργοποιείται ταν υπάρχει ηλεκτρική παροχή στο λέβητα και
το κοµβίο επιλογήσ (1) δεν είναι στη θέση (0).
- Προστασία µπλοκαρίσµατοσ τησ βάνασ εκτροπήσ
Σε περίπτωση που δεν υπάρχει ζήτηση θέρµανσησ για 24 ώρεσ, η βάνα
εκτροπήσ τίθεται σε λειτουργία και πραγµατοποιεί µια πλήρη στροφή.
Αυτή η λειτουργία πραγµατοποιείται ταν ο λέβητασ τροφοδοτείται
µε ρεύµα και ο διακπτησ επιλογήσ (1) δεν είναι στη θέση (0).
- Υδραυλική βαλβίδα ασφαλείασ (δίκτυο θέρµανσησ)
Το εξάρτηµα αυτ είναι καθορισµένο στα 3 bar και χρησιµοποιείται
απ το δίκτυο θέρµανσησ.
Η βαλβίδα ασφαλείασ θα πρέπει να συνδέεται σε σιφνι
αποχέτευσησ.
Η χρησιµοποίηση τησ ωσ µέσο αποχέτευσησ του δικτύου
απαγορεύεται.
