Chappee Initia SUPER 2.24 FF - Illustrated Wiring Diagram

27

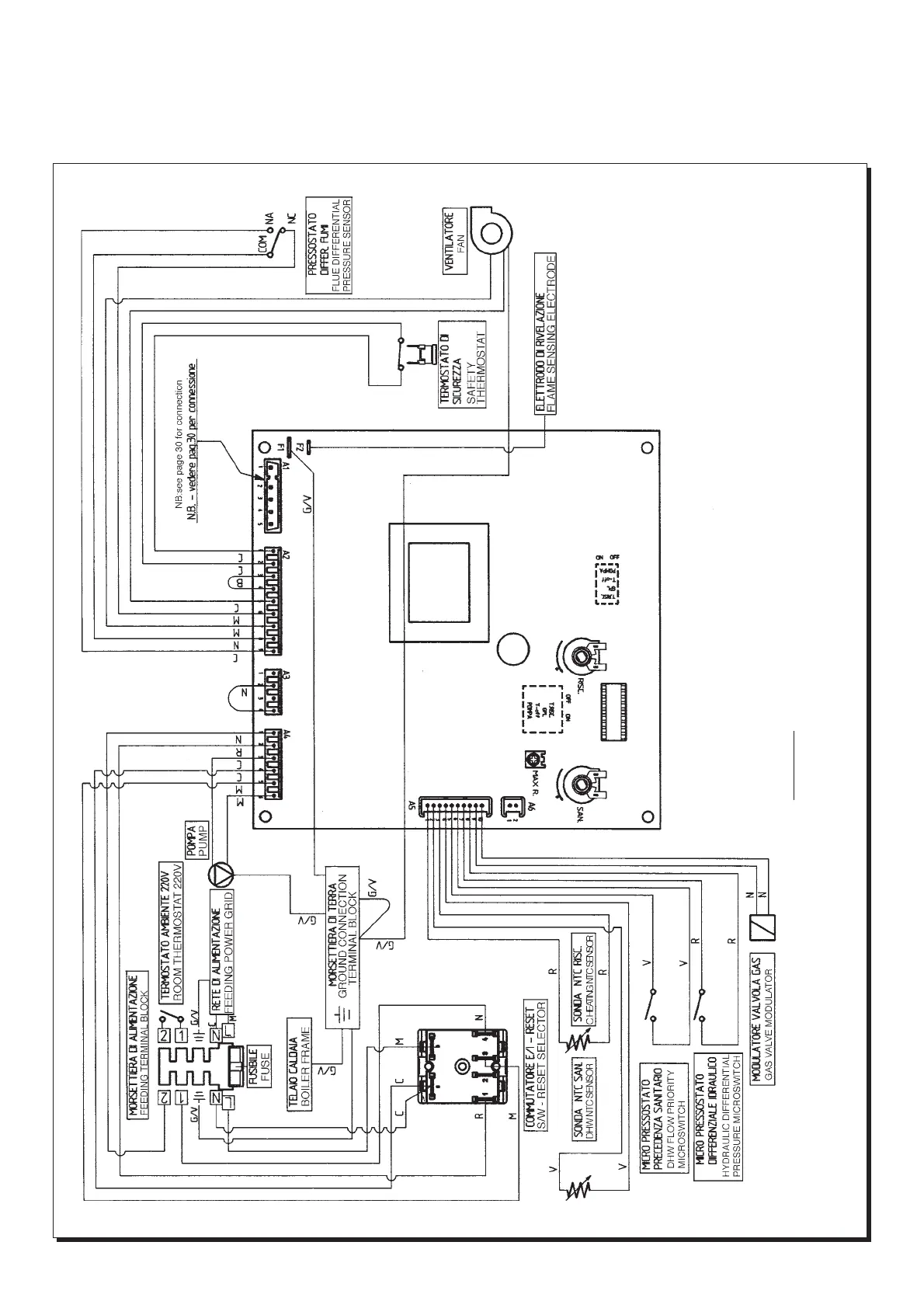

Illustrated wiring diagram
Απεικνιση ∆ιαγράµµατος
Καλωδιώσεων
0010140200
Χρώµατα καλωδίων
CABLES COLOURS
C = φωτειν µπλε -
light blue
M = καφέ -
brown
N = µαύρο -
black
R = κκκινο -
red
G/V = κίτρινο/πράσινο -
yellow/green
B = λευκ -
white
KEY
T.RISC =
modification of boiler maximum delivery temperature
GPL =
gas change connector
A3 =
programming control connector
RISC. =
central heating potentiometer
SAN. =
DHW potentiometer
POMPA =
post-circulation time adjustment
T. OFF =
heating in standby time selection connector
Εξηγήσεις
Α3=σύνδεση προγραµµατισµού
RISC=ποτενσιµετρο κεντρικήσ θέρµανσησ
SAN=ποτενσιµετρο ζεστού νερού χρήσησ
MAX R: Ρύθµιση εξδου Κ.Θ.
Ηλεκτρδιο αισθητηρίου
φλγασ
Ανεµιστήρασ
Θερµοστάτησ
ασφαλείασ
Αισθητήριο διαφορικήσ
πίεσησ καυσαερίων
Πλαίσιο
Θερµοστάτησ χώρου
∆ίκτυο ρεύµατοσ
Ασφάλεια
Πλαίσιο
λέβητα
Πλαίσιο σύνδεσησ τησ γείωσησ
Βαλβίδα ρύθµισησ αερίου
Επιλογέασ reset
Μικροδιακπτησ
υδραυλικήσ διαφορικήσ
πίεσησ
Αισθητήριο NTC θέρµανσησ
Αισθητήριο NTC
ζεστού νερού χρήσησ
Αντλία
ΝΒ:Βλέπε σελ. 30 για τη σύνδεση
INITIA SUPER 2.24 FF - 2.31 FF
