Chappee Initia SUPER 2.31 FF - Flue and Air Duct Installation

11
Flue duct terminal
Coaxial
Vertical two-pipe
Horizontal two-pipe
Outer
duct
diameter
100 mm
80 mm
80 mm

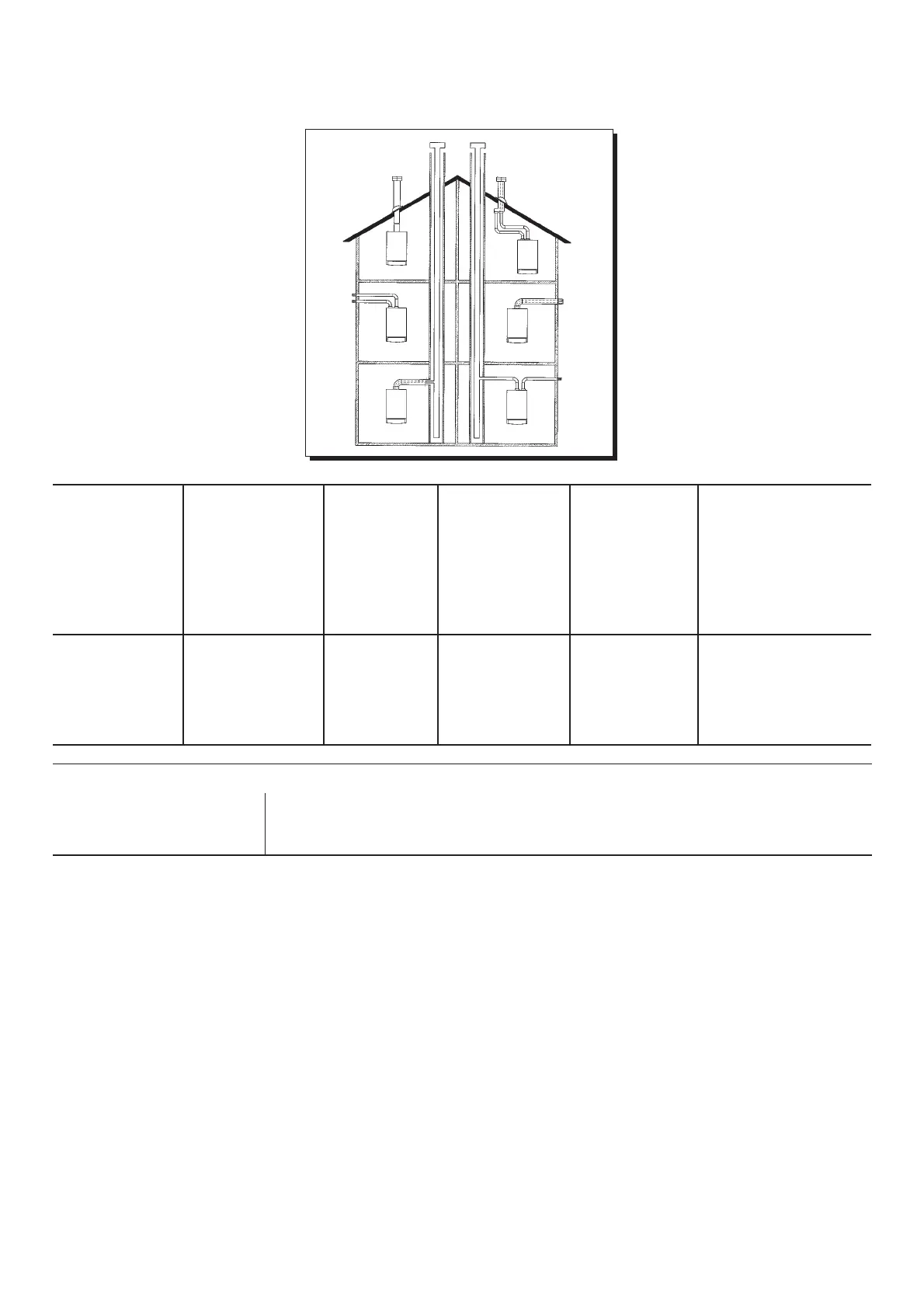

Installation of flue
and air ducts
Forced draft models
We guarantee ease and flexibility of instal-
lation for a gas-fired forced draft boiler
thanks to the fittings and fixtures supplied
(described below).
The boiler is especially designed for
connection to an exhaust flue / air ducting,
with either coaxial, vertical or horizontal
terminal. By means of a splitting kit a two-
pipe system may also be installed.
Exclusively install fittings supplied by the
manufacturer.
Ma x. length
of flue duct
1.24 FF - 2.24 FF 2.31 FF
5 m 4 m
15 m 12 m
40 m 25 m
Each 90° bend
reduces the duct
max. length by
1 m
0,5 m
0,5 m
Each 45° bend
reduces the duct
max. length by
0,5 m
0,25 m
0,25 m
Flue
terminal
diameter
100 mm
133 mm
-
Εγκατάσταση καπνοδχου
και αγωγών αέρα
Εγγυµαστε την ευκολία και την ευελιξία
τησ εγκατάστασησ για τουσ λέβητεσ
βεβιασµένησ ροήσ χάρη στα εξαρτήµατα
που υπάρχουν στη συσκευασία.
Ο λέβητασ είναι ειδικά σχεδιασµένοσ για
άµεση σύνδεση µε καπνοδχο/
αεραγωγ που έχει είτε οριζντιο, είτε
κάθετο τερµατικ. Με τη βοήθεια
συστήµατοσ διαίρεσησ µπορούν να
τοποθετηθούν 2 καπνοδχοι.
Εξαρτήµατα σύνδεσησ παρέχονται
αποκλειστικά απ τον κατασκευαστή.
9912220700
Τερµατικά Μέγιστο µήκοσ Κάθε στροφή Κάθε στροφή ∆ιάµετροσ Εξωτερική
καπνοδχων: καπνοδχου 90° µειώνει 45° µειώνει το τερµατικού διάµετροσ
το µέγιστο µέγιστο µήκοσ αγωγού
µήκοσ κατά: του αγωγού
κατά:
Oµοκεντρικά 4m 1m 0,5m 100mm 100mm
Κάθετα 12m 0,5m 0,25m 133m 80mm
Οριζντια 25m 0,5m 0,25m - 80mm
