Chappee Initia SUPER 2.31 FF - Boiler Schematics

25
Boiler schematic
∆ΙΑΓΡΑΜΜΑΤΑ ΛΕΒΗΤΑ
έξοδος έξοδος ζεστού αέριο είσοδος ζεστού επιστροφή
θέρµανσης νερού χρήσης νερού χρήσης θέρµανσης
heating domestic water gas domestic water heating
outlet outlet inlet return
14. Πρεσοστάτησ
15. Ακροδέκτησ αερίου
16. Βαλβίδα εισδου νερού δικτύου και φίλτρο
17. Συναρµολγηση βαλβίδασ απκλισησ
18. Μοτέρ βαλβίδασ 3 διευθύνσεων
19. Αισθητήρασ υδραυλικήσ διαφορικήσ πίεσησ
20. Αισθητήρασ ροήσ
21. Αυτµατο by-pass
22. Πλακοειδήσ εναλλάκτησ θερµτητασ ζεστού νερού χρήσησ
23. Βαλβίδα ανακούφισησ πίεσησ
24. Σηµείο αποστράγγισησ
25. Βαλβίδα ανακούφισησ πίεσησ
26. Μικρο-διακπτησ προτεραιτητασ ροήσ ζεστού νερού χρήσησ
27. Αισθητήριο-διακπτησ διαφορικήσ πίεσησ
28. Αντλία και διαχωριστήσ νερού
29. Αυτµατοσ εξαερωτήρασ
30. Αισθητήριο NTC ζεστού νερού χρήσησ
31. Αισθητήριο NTC κεντρικήσ θέρµανσησ
32. Θερµοστάτησ υπερθέρµανσησ
33. ∆οχείο διαστολήσ
34. Βαλβίδα αερίου
35. Ακροφύσιο καυστήρα
36. Κεντρικσ καυστήρασ
37. Ηλεκτρδια ανάφλεξησ
38. Ηλεκτρδιο αίσθησησ φλγασ
39. Εναλλάκτησ θερµτητασ
40. Καπνοδχοσ
41. Ανεµιστήρασ
42. ∆ιακπτησ πίεσησ αέρα
43. Σηµείο θετικήσ πίεσησ
44. Σηµείο αρνητικήσ πίεσησ
45. Υποδοχή καµινάδασ

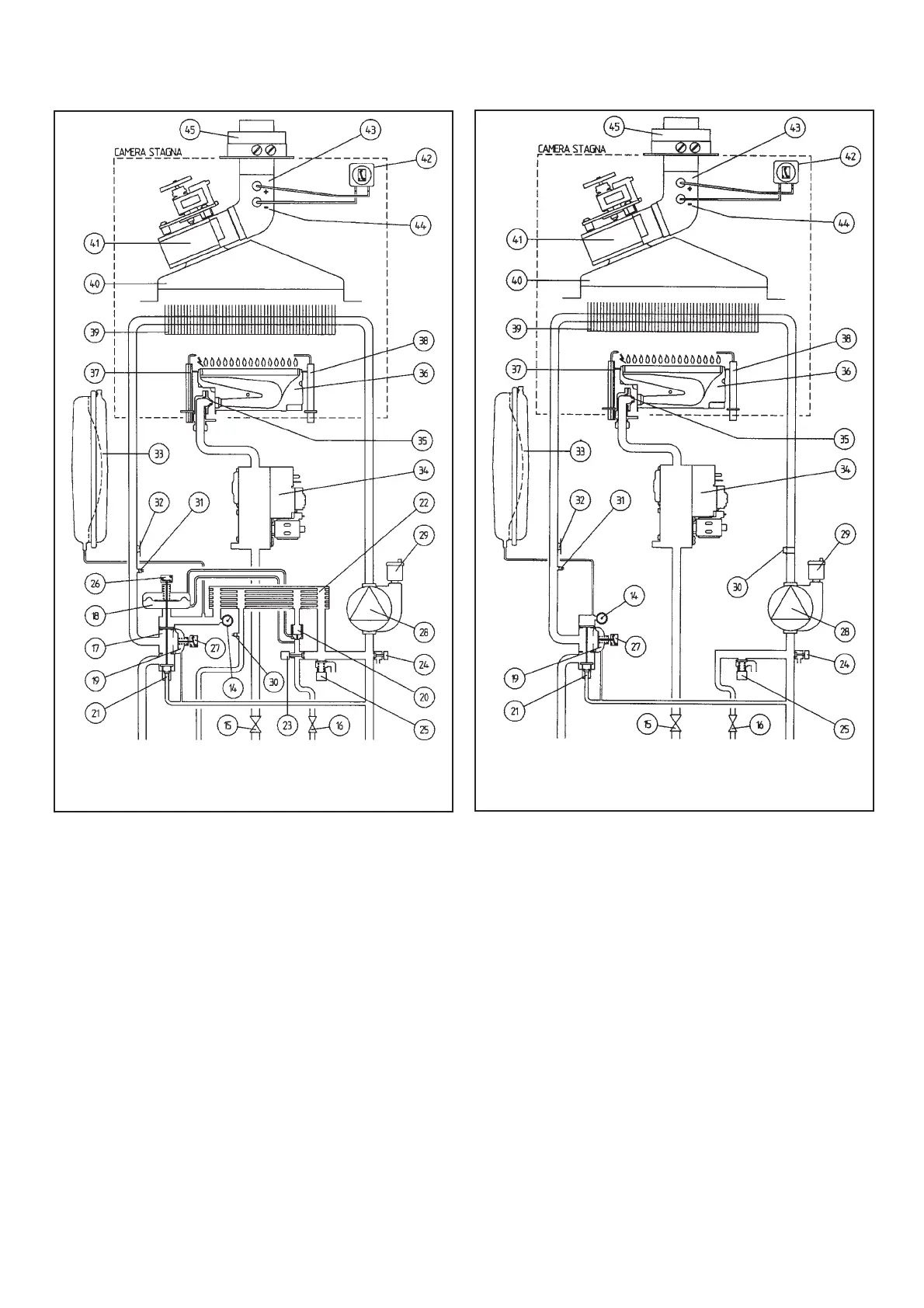

Key:
14 pressure gauge
15 gas service cock
16 cold water inlet on/off valve and filter
17 diverter valve assembly
18 DHW flow priority assembly
19 hydraulic differential pressure sensor
20 flow sensor with filter
21 automatic by-pass
22 plate-type DHW heat exchanger
23 boiler filling tap
24 boiler drain point
25 pressure relief valve
26 DHW flow priority microswitch
27 hydraulic differential pressure sensor microswitch
28 pump and air separator
29 automatic air vent
30 DHW NTC sensor / water heater NTC sensor
31 central heating NTC sensor
32 overheat thermostat
33 expansion vessel
34 gas valve
35 burner injector
36 main burner
37 ignition electrode
38 flame sensing electrode
39 flue-water exchanger
40 flue hood
41 fan
42 air pressure switch
43 positive pressure point
44 negative pressure point
45 flue adaptor
For references from 1 to 13 see figure 1 on page 5 (control board)
Figura 17
εικνα 17
0001100401
INITIA SUPER 2.24 FF - 2.31 FF
έξοδος αέριο είσοδος ζεστού επιστροφή
θέρµανσης νερού χρήσης θέρµανσης
heating gas domestic water heating
outlet inlet return
Figura 18
εικνα 18
000619_0600
INITIA SUPER 1.24 FF
