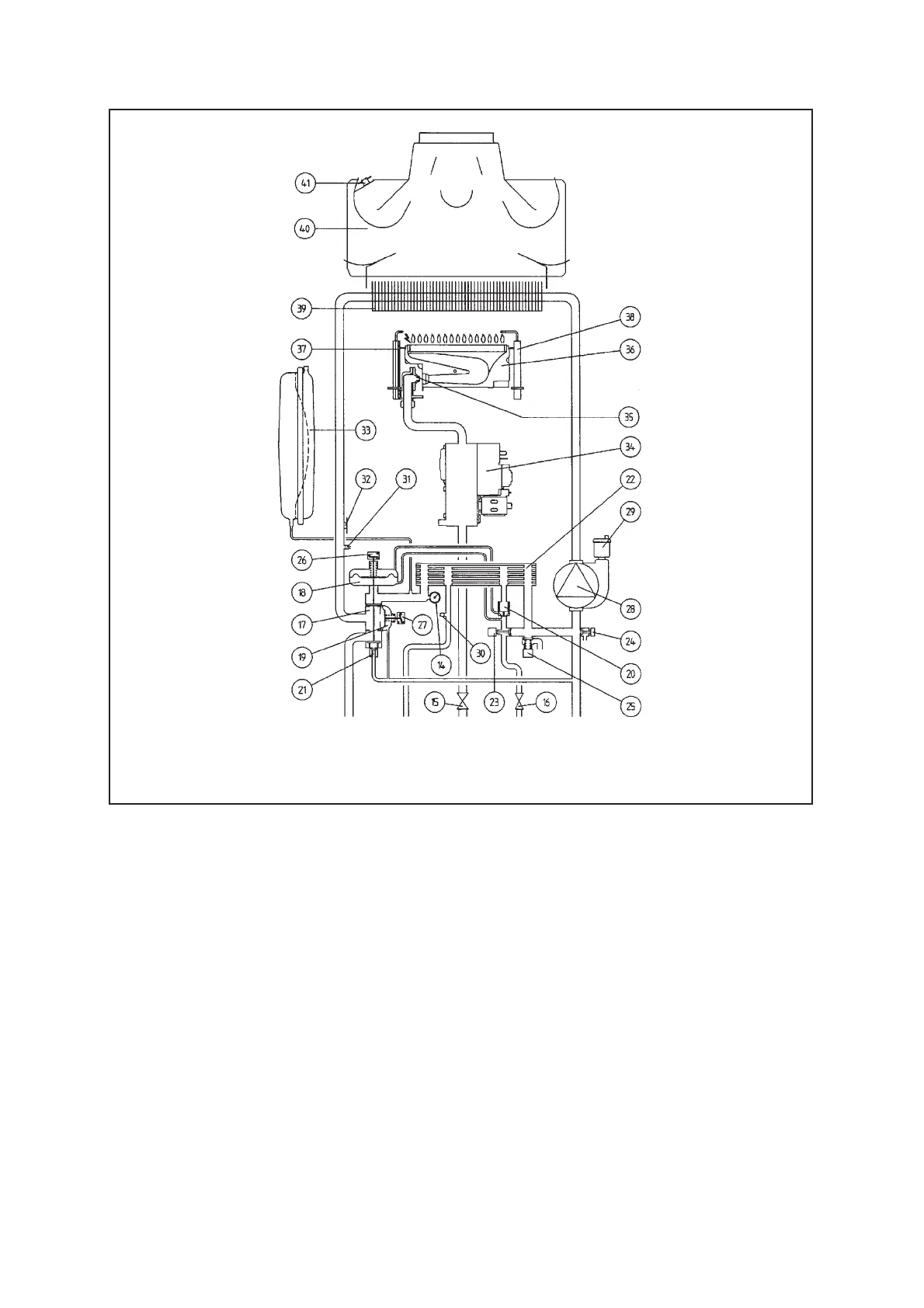

Boiler schematic
∆ΙΑΓΡΑΜΜΑΤΑ ΛΕΒΗΤΑ
INITIA SUPER 2.24 CF - 2.28 CF
Εξηγήσεισ:
14. Πρεσοστάτησ
15. Ακροδέκτησ αερίου
16. Βαλβίδα εισδου νερού δικτύου και φίλτρο
17. Συναρµολγηση βαλβίδασ απκλισησ
18. Συναρµολγηση προτεραιτητασ ροήσ ζεστού νερού
χρήσησ
19. Αισθητήρασ υδραυλικήσ διαφορικήσ πίεσησ
20. Αισθητήρασ ροήσ
21. Αυτµατο by-pass
22. Πλακοειδήσ εναλλακτήσ θερµτητασ ζεστού νερού
χρήσησ
23. Βαλβίδα ανακούφισησ πίεσησ
24. Σηµείο αποστράγγισησ
25. Βαλβίδα ανακούφισησ πίεσησ
26. Μικρο-διακπτησ προτεραιτητασ ροήσ ζεστού νερού
χρήσησ
27. Αισθητήριο-διακπτησ διαφορικήσ πίεσησ
28. Αντλία και διαχωριστήσ νερού
29. Αυτµατοσ εξαερωτήρασ
30. Αισθητήριο NTC ζεστού νερού χρήσησ/αισθητήριο NTC
θερµαντήρα νερού
31. Αισθητήριο NTC κεντρικήσ θέρµανσησ
32. Θερµοστάτησ υπερθέρµανσησ
33. ∆οχείο διαστολήσ
34. Βαλβίδα αερίου
35. Ακροφύσιο καυστήρα
36. Κεντρικσ καυστήρασ
37. Ηλεκτρδια ανάφλεξησ
38. Ηλεκτρδιο αίσθησησ φλγασ
39. Εναλλακτήσ θερµτητασ
40. Καπνοδχοσ
41. Θερµοστάτησ καυσαερίων
έξοδος έξοδος ζεστού αέριο είσοδος ζεστού επιστροφή
θέρµανσης νερού χρήσης νερού χρήσης θέρµανσης
heating domestic water gas domestic water heating
outlet outlet inlet return
Figura 19
εικνα 19
000110301
Key:
14 pressure gauge
15 gas service cock
16 cold water inlet on/off valve and filter
17 diverter valve assembly
18 DHW flow priority assembly
19 hydraulic differential pressure sensor
20 flow sensor with filter
21 automatic by-pass
22 plate-type DHW heat exchanger
23 boiler filling tap
24 boiler drain point
25 pressure relief valve
26 DHW flow priority microswitch
27 hydraulic differential pressure sensor microswitch
28 pump and air separator
29 automatic air vent
30 DHW NTC sensor / water heater NTC sensor
31 central heating NTC sensor
32 overheat thermostat
33 expansion vessel
34 gas valve
35 burner injector
36 main burner
37 ignition electrodes
38 flame sensing electrode
39 flue-water exchanger
40 flue hood
41 flue thermostat
For references from 1 to 13 see figure 1 on page 5 (control board)
