3.3 Sioux-Master-Pro2
La scheda Sioux-Master-Pro2 comunica con la Sioux-CU-Pro2, attraverso un canale seriale
RS485.
Risponde al polling generato da Sioux-CU-Pro2 e trasmette i segnali del sensore presente a
bordo, più quelli di altri sei sensori presenti su altrettante schede Sioux-Slave-Pro2
Per ciascuna delle 2 seriali di Sioux-CU-Pro2, possono essere connesse fino ad un massimo di
20 Sioux-Master-Pro2, ognuna con un proprio indirizzo diverso dalle altre.
Gli indirizzi attribuiti a Sioux-Master-Pro2 dipendono dall’ordine in cui sono disposte lungo il ramo
seriale e precisamente assumono i valori 4, 11, 18, 25, 32, 39, 46, 53, 60, 67, 74, 81, 88, 95,
102, 109, 116, 123, 130, 137.
La scheda Sioux-Master-Pro2 acquisisce i segnali prodotti dalla perturbazione della recinzione,
tramite il suo sensore interno e quelli prodotti da altri sei sensori (schede Sioux-Slave-Pro2).
Trasforma quindi questi segnali in formato digitale, fornisce loro un appropriato indirizzo, e li
trasmette alla CU che effettua un polling continuo.

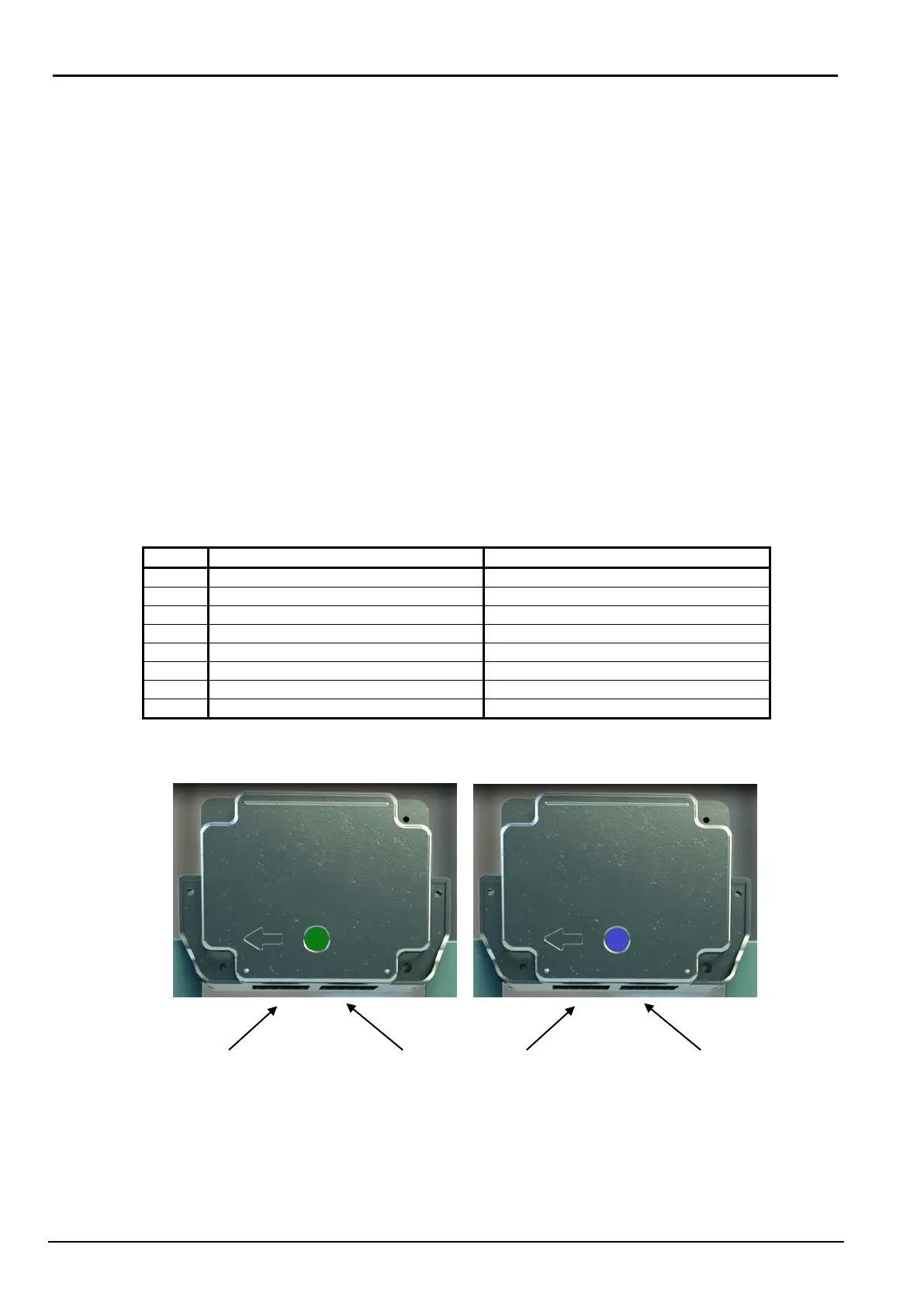

Sotto è riportata una descrizione dei due connettori della scheda Sioux-Master-Pro2.
