Manuale di installazione Pagina 22 di 51 Sioux Pro 2

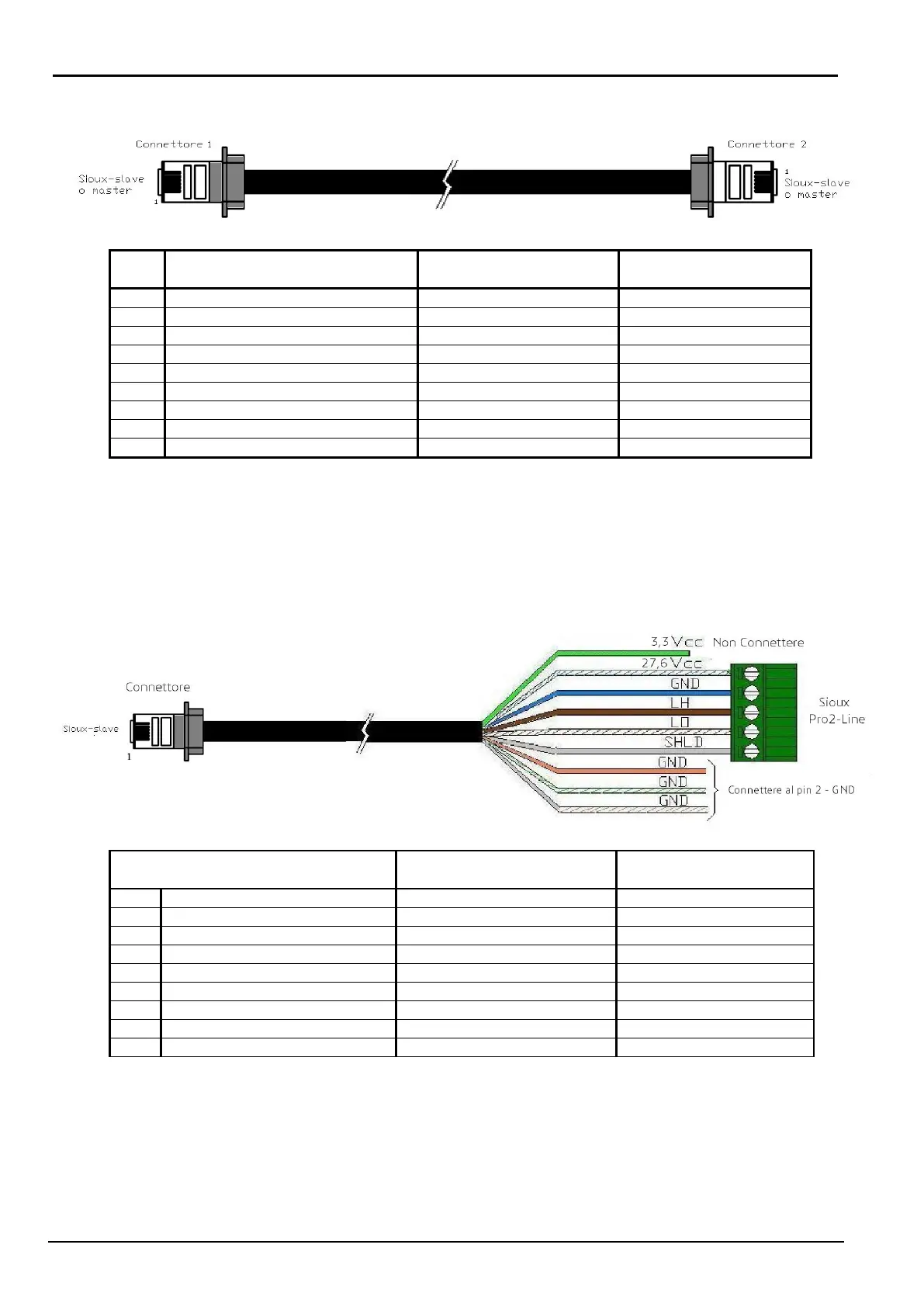

- Cavo di connessione tra due Sioux-Slave-Pro2 o tra Sioux-Master-Pro2 e Sioux-Slave-Pro2
Pin
Descrizione segnali connettore
Colore dei conduttori
Connettore 1
Colore dei conduttori
Connettore 2
1
Segnale da sensore Slave-Pro2
Bianco/Arancio
Bianco/Arancio
2
Segnale da sensore Slave-Pro2
Arancio
Arancio
3
Segnale da sensore Slave-Pro2
Bianco/Verde
Bianco/Verde
4
GND
Blu
Blu
5
Alimentazione 27,6 Vcc
Bianco/Blu
Bianco/Blu
6
Alimentazione 3,3 Vcc
Verde
Verde
7
RS485 - Linea bassa LO
Bianco/Marrone
Bianco/Marrone
8
RS485 - Linea alta LH
Marrone
Marrone
Schermo
Schermo
Schermo
- Cavo di connessione tra la seriale (LINE1 o LINE2) di Sioux-CU-Pro2 e la prima Sioux-Slave-
Pro2 (Interponendo SiouxPro2-Line)
N.B. Utilizzando cavi precablati, verificare la corrispondenza dei colori con la
numerazione dei pin del connettore RJ45
Pin RJ45 Sioux-Slave-Pro2
Funzione
Morsetto Connettore
SiouxPro2-LIne
1
Bianco/Arancio
GND
2
2
Arancio
GND
2
3
Bianco/Verde
GND
2
4
Blu
GND
2
5
Bianco/Blu
Alimentazione Vcc
1
6
Verde
Alimentazione 3,3 V
Non connettere
7
Bianco/Marrone
RS485 - Linea bassa LO
4
8
Marrone
RS485 - Linea alta LH
3
Schermo
Schermo
5
N.B. Collegare i conduttori:
- 1, 2, 3, 4 a GND, morsetto 2 della morsettiera SiouxPro2-Line
- 5 a 27,6Vcc, morsetto 1 della morsettiera SiouxPro2-Line
- 6, non connettere
