3) I sensori hanno raffigurata sul coperchio una freccia, necessaria durante l’installazione.
- La freccia del sensore Master-Pro2 indica la direzione dove si trova la Sioux-CU-Pro2
- La freccia del sensore Slave-Pro2 indica la relativa Master-Pro2
- Al centro del contenitore schermato, la SIOUX-MASTER-PRO2 ha un bollino BLU
mentre la SIOUX-SLAVE-PRO2 ha un bollino ARANCIO
- La Master-Pro2 gestisce 6 Slave-Pro2: 3 alla sua sinistra e 3 alla sua destra
- Vedere Figura 5 (sotto) per la corretta installazione di tutti i sensori

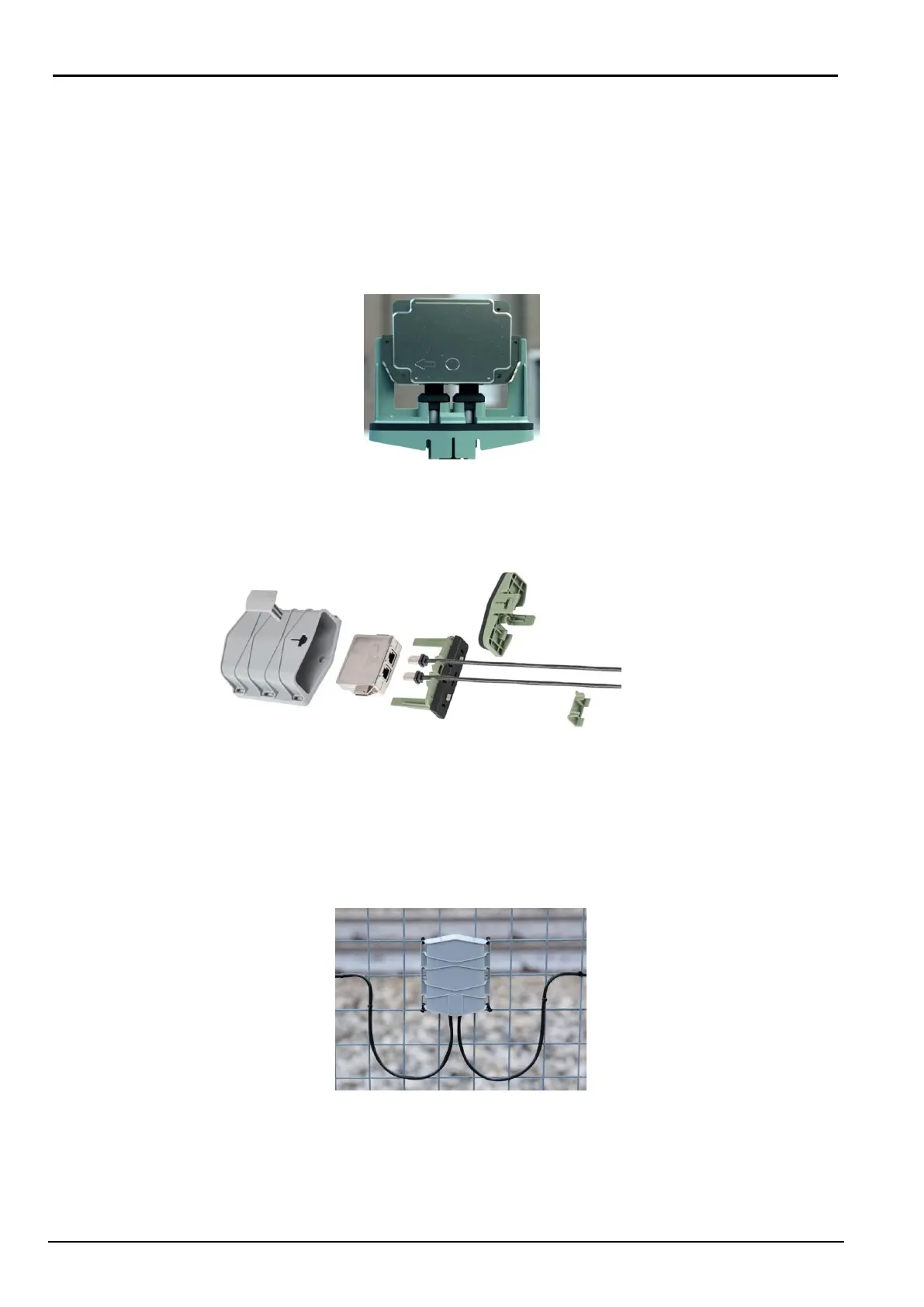

Figura 4
4) Assemblare le parti plastiche
Figura 5
Come indicato nelle istruzioni di assemblaggio (presenti nella confezione delle parti
plastiche).
5) Far assumere al cavo una curva dolce come mostrato in Figura 6 evitando che le guaine si
pieghino e fissare da entrambi i lati la prima fascetta
Figura 6
6) Proseguire con tutta l’installazione del cavo evitando torsioni e posizionare le fascette in
dotazione ogni 20 / 30 cm circa, a seconda del tipo di rete.
