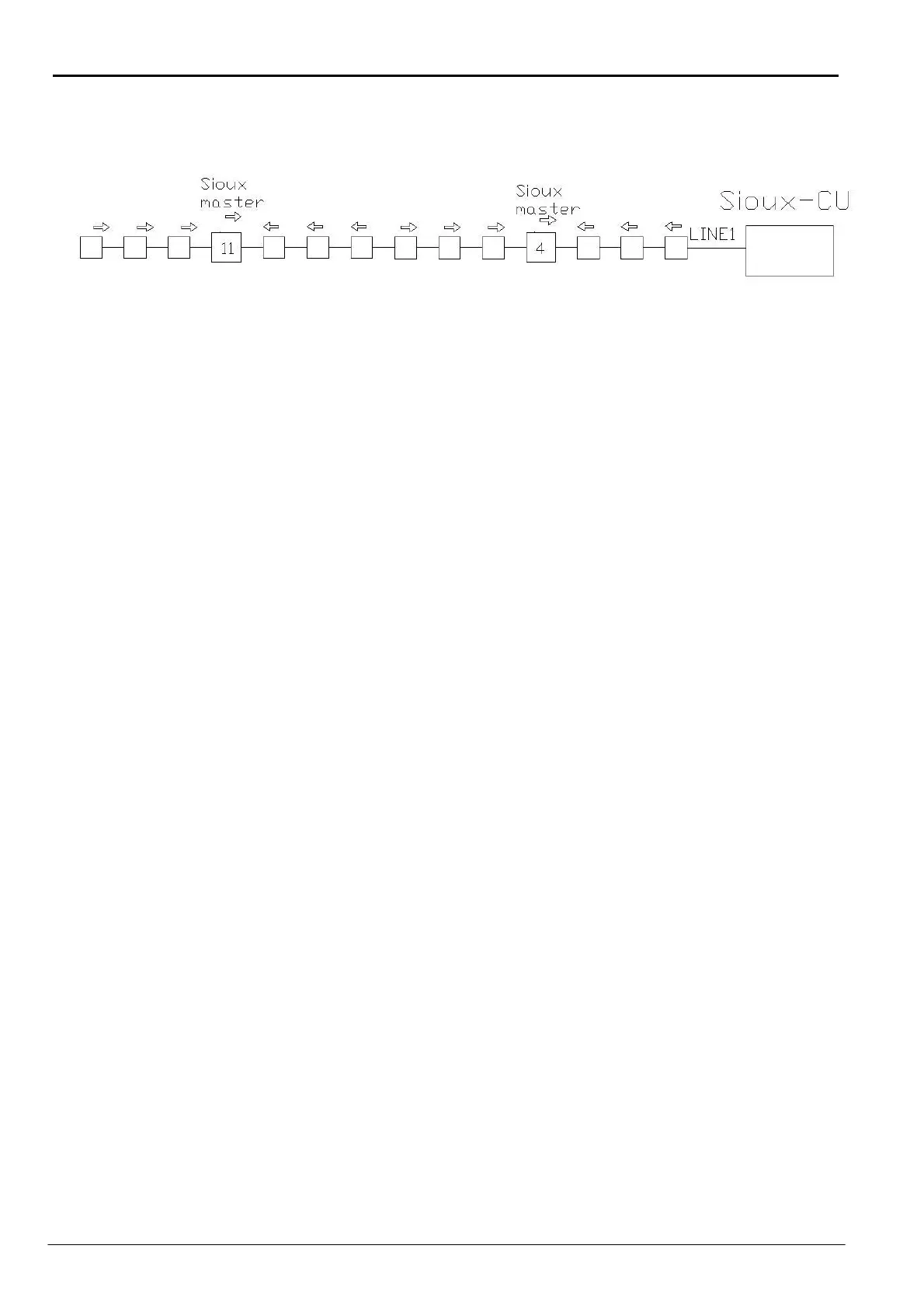

Nel disegno sottostante è riportato un esempio di collegamento con il corretto posizionamento
delle frecce
Il fissaggio dei contenitori schermati all’interno delle scatole esterne avviene attraverso due viti.
Assicurarsi prima di fissare i contenitori all’interno delle scatole di avere inserito i cavi di
connessione.
Inserire nel connettore libero dell’ultimo sensore, sia del ramo sinistro che del ramo destro, il
connettore con la terminazione.
2.3 Installazione di Sioux-CU
La Sioux-CU è da inserire in un apposito contenitore dove viene alloggiata la batteria e
l’alimentatore. Ad essa devono essere collegati i rami sinistro e destro dei sensori,
l’alimentazione, il cavo del tamper del contenitore ed eventualmente un cavo ethernet per il
collegamento ad un PC o un cavo RS485 per un collegamento ad un IB-System.
Posizionare su ON i dip switch 1 e 2 di SETLINE1, SETLINE2, SETLINE3 per polarizzare le
linee RS485.
2.4 Configurazione del sistema
Per la configurazione del sistema utilizzare il programma “Sioux test”.
E’ possibile dividere il sistema globale in più sottosistemi costituiti da una Sioux-CU, 20 master e
120 slave per un totale di 140 sensori.
Ogni sottosistema può essere poi suddiviso in massimo di 20 zone ed ad ogni zona attribuire
tutte le caratteristiche volute ( soglia di allarme intrusione, soglia di allarme taglio, ecc ).
E’ possibile attribuire le stesse caratteristiche non solo per zona, ma anche per singolo sensore.
Per una descrizione più dettagliata fare riferimento al manuale di “Sioux test”.
