© CIAS Elettronica S.r.l. Ed 1.6
Manuale d’installazione Page 15 of 43 Sioux
3.3 Sioux-Master
La scheda Sioux-Master comunica con Sioux-CU attraverso un canale seriale RS485.
Risponde al polling generato da Sioux-CU e trasmette i segnali del sensore presente a bordo più
quelli di altri sei sensori a bordo di altrettante schede Sioux-Slave.
Per ciascuna delle 2 seriali di Sioux-CU possono essere connesse fino ad un massimo di 10
Sioux-Master ognuna con un proprio indirizzo diverso dalle altre.
Gli indirizzi attribuiti a Sioux-Master dipendono dall’ordine in cui sono disposti lungo il ramo
seriale e precisamente assumono i valori 4, 11,18, 25, 32, 39, 46, 53, 60, 67.
La scheda Sioux-Master acquisisce i segnali prodotti dalla perturbazione della recinzione sul
suo sensore interno più quelli prodotti dalla perturbazione della recinzione, su altri sei sensori
(schede Sioux-Slave), trasforma questi segnali in formato digitale, fornisce loro un appropriato
indirizzo, e li trasmette all’elaboratore centrale che effettua un polling continuo.

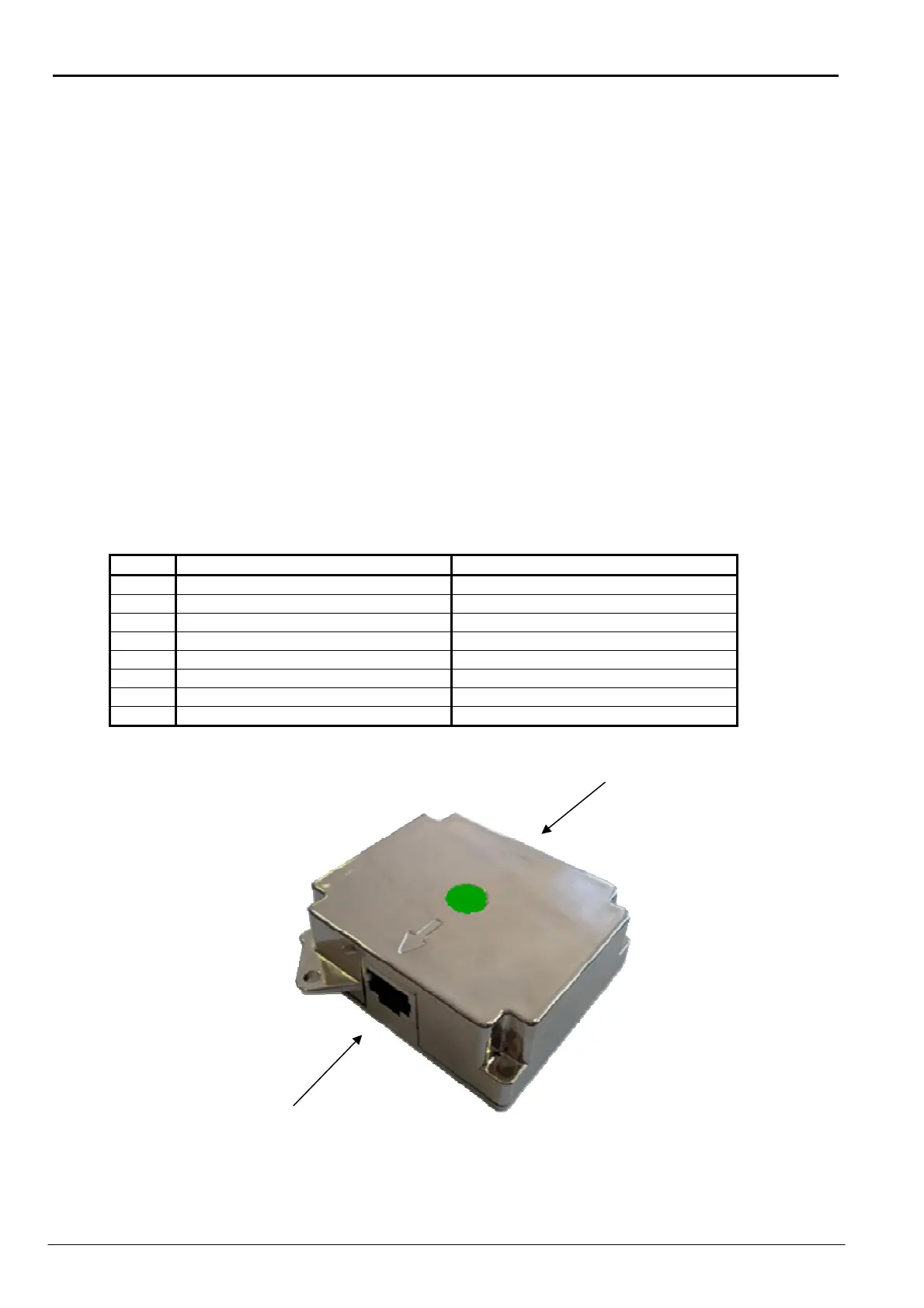

Sotto è riportata una descrizione dei due connettori della scheda master.
Pin Funzioni Connettore 1 Funzioni Connettore 2
1 Segnale da slave 3 Segnale da slave 4
2 Segnale da slave 2 Segnale da slave 5
3 Segnale da slave 1 Segnale da slave 6
4 GND GND
5 Alimentazione 13,8 Vcc Alimentazione 13,8 Vcc
6 Alimentazione 13,8 Vcc Alimentazione 13,8 Vcc
7 RS485-Linea bassa LO RS485-Linea bassa LO
8 RS485-Linea alta LH RS485-Linea alta LH
CONNETTORE 2
CONNETTORE 1
