3.4 Sioux-slave
Sioux-slave è una scheda che ha la caratteristica di avere un sensore a bordo.
6 schede slave fanno riferimento ad una scheda master.
La scheda master acquisisce i segnali dei sensori presenti sulle schede slave di sua
competenza e comunica i segnali ricevuti a Sioux-CU in formato digitale.
3.5 Terminazione
Ogni ramo di Sioux-CU deve essere terminato. La terminazione deve essere inserita, nel
connettore libero dell’ultimo sensore di ogni ramo.

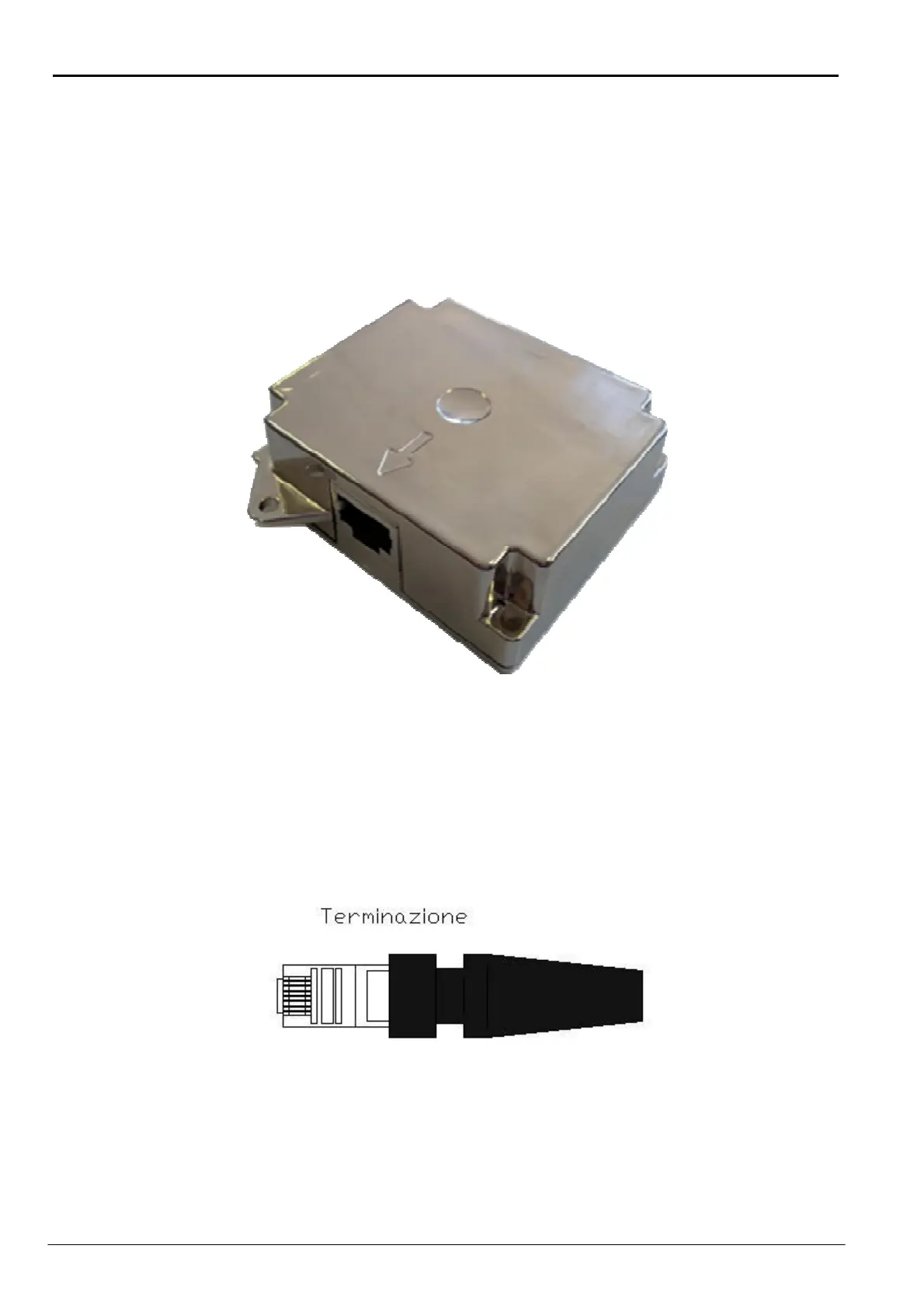

Sotto è riportato un disegno della terminazione.
La terminazione contiene una resistenza da 82 Ohm per terminare la linea seriale RS485 e
permette di collegare a massa gli eventuali ingressi analogici non utilizzati.
