Die Einheiten EREBA sind mit einem eingebauten
Hydronikmodul ausgerüstet, das eine schnelle Installation
mit wenigen externen Bauteilen ermöglicht.
Siehe Abbildung 9 für die genaue Anordnung der
Hydraulikleitungen. Aus den Abb. 10 sind die in den
verschiedenen Ausführungen integrierten Bauteile
ersichtlich.
Baugröße 004-006-008 Baugröße 012-015
Mit dem roten Betätigungsknopf können verschiedene Druckstufen mit 2
Steuerungsarten eingestellt werden:
-VariablerDierenzdruck(Δp-v)
-KonstanterDierenzdruck(Δp-c)
InderBenutzeroberächekönnen6Druckstufenmit2Steuerungsarten
eingestellt werden:
- 3 Kennlinien für konstanten Druck/Leistung (CP)
- 3 Kennlinien für proportionalen Druck (PP)
Mind. Durch. =1 ; Max. Durch.=3
„Einricht“-Prozedur: „Einricht“-Prozedur:
Werkseinstellung=Δp-c8.
Alle Funktionen können mit dem roten Betätigungsknopf eingestellt, aktiviert
oder deaktiviert werden:
-DieSteuerungsartΔp-vwirdlinksvonderMittelstellungeingestellt
(von 1 bis 8).
-DerSteuerungsartΔp-cwirdrechtsvonderMittelstellungeingestellt
(von 1 bis 8).
- Zum Entlüften der Pumpe den Knopf in die Mittelstellung drehen (die
Entlüftungsfunktion wird 3 Sekunden später für die Dauer von 10 Minuten
aktiviert.AnschließendgehtdiePumpeindenmax.Δp-c-Modus).
1) Werkseinstellung Kennlinie für konstanten Druck CP3
2) Die Taste 10 Sek. lang drücken Die Pumpe geht in den Einstellmodus
- die LED beginnt zu blinken
3) Mit jedem Druck ändert sich die
Einstellung
LED 1-2-3 leuchtet / die
Steuerkennlinie und der Steuerungsart
ändern sich
4) Wenn die Taste 10 Sek. lang nicht
betätigt wurde
Die Einstellung wird angepasst – die
Pumpe kehrt in den Betriebsmodus
zurück
5) LED 1 oder 2 oder 3 leuchtet
ununterbrochen
Die Pumpe arbeitet mit der gewählten
Kennlinie und Steuerungsart
HINWEIS:
-DieSteuerungmitvariablemDruck(Δp-voderPP)wirdfürHeizsystememitRadiatorenempfohlen.
-DieSteuerungmitkonstantemDruck(Δp-coderCP)wirdfürFußbodenheizkreiseempfohlen.
- Alle Hydraulikkennlinien (Abb. 14) wurden bei konstantem Druck für die Mindest-, mittlere und Höchstdrehzahl ermittelt.

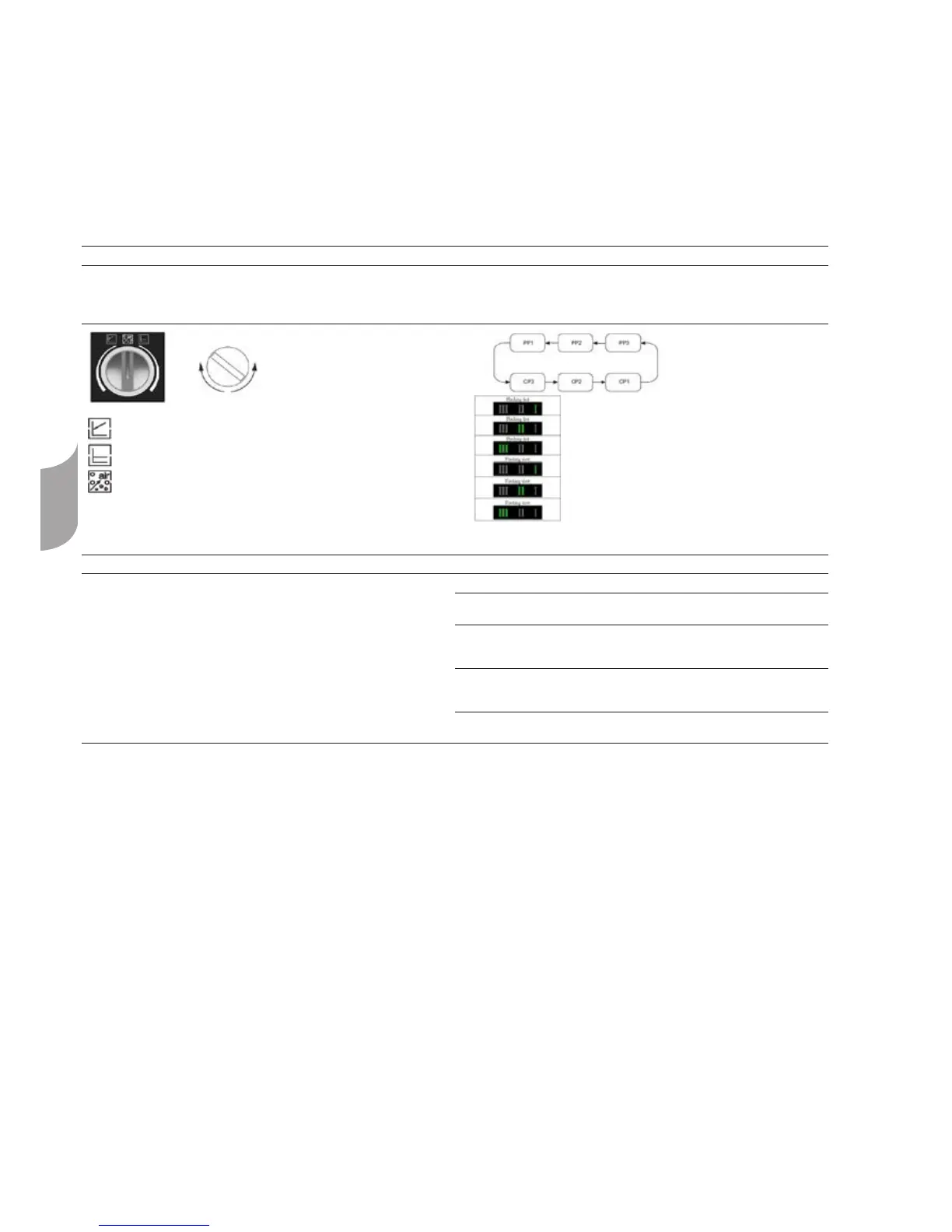

VariablerDierenzdruck(Δp-v)
KonstanterDierenzdruck(Δp-c)
Entlüftungsfunktion
PP1 (schnell blinkend)
PP2 (schnell blinkend)
PP3 (schnell blinkend)
CP1 (langsam blinkend)
CP2 (langsam blinkend)
CP3 (langsam blinkend)
Die Plattenwärmetauscher-Wasseranschlüsse mit den
erforderlichen Bauteilen vornehmen und dabei ein
Material verwenden, das leckfeste Schraubverbindungen
garantiert. Die Abb. 11 stellen eine normale
Wasserkreislaunstallation dar.
Für Anwendungen mit einem Hydraulikkreislauf müssen
folgende Empfehlungen berücksichtigt werden:
1. Die externe Umwälzpumpe muss in der
Wasserrücklaueitung unmittelbar vor der
Wärmepumpe installiert sein (modelle ohne
Hydraulikmodul).
2. Es wird empfohlen, die Absperrventile so zu
installieren, daß eine Isolierung der wichtigsten
Bauteile ebenso wie des Wärmetauschers selbst
gestattet wird. Diese Ventile (Kugel-, Durchgangs-
und Drosselklappenventile) sollten minimalen
Füllungsverlust erzeugen, wenn sie offen sind.
3. Geräte- und Systemabläufe am niedrigsten
Systempunkt vorsehen.
4. In den höher gelegenen Systemteilen
Entlüftungßhähne vorsehen.
5. Die Druckanschlüsse und Druckmessgeräte sollten
vor und nach der externen Wasserpumpe installiert
sein.
6. Die gesamte Verrohrung muß ausreichend isoliert und
gestützt werden. (Gemäss Lokalen Vorschriften).
Folgende Bauteile müssen installiert werden:
1. Die Anwesenheit von Partikeln im Wasser kann zu
Blockierungen des Wärmetauschers führen. Daher
muß der Wärmetauscher durch einen entfernbaren
Sieblter geschützt werden. Die Filter-Siebfeinheit
muß mindestens 10 Maschen/cm2 betragen.
