Las unidades EREBA están dotadas de un módulo
hidrónico integrado que permite la instalación rápida con
la ayuda de pocos componentes externos.
Véase la gura 9 para la correcta conexión de los tubos
hidráulicos.
Las guras 10 detallan los componentes integrados en las
distintas conguraciones.
NOTA
NOTA
Tamaño 004-006-008 Tamaño 012-015

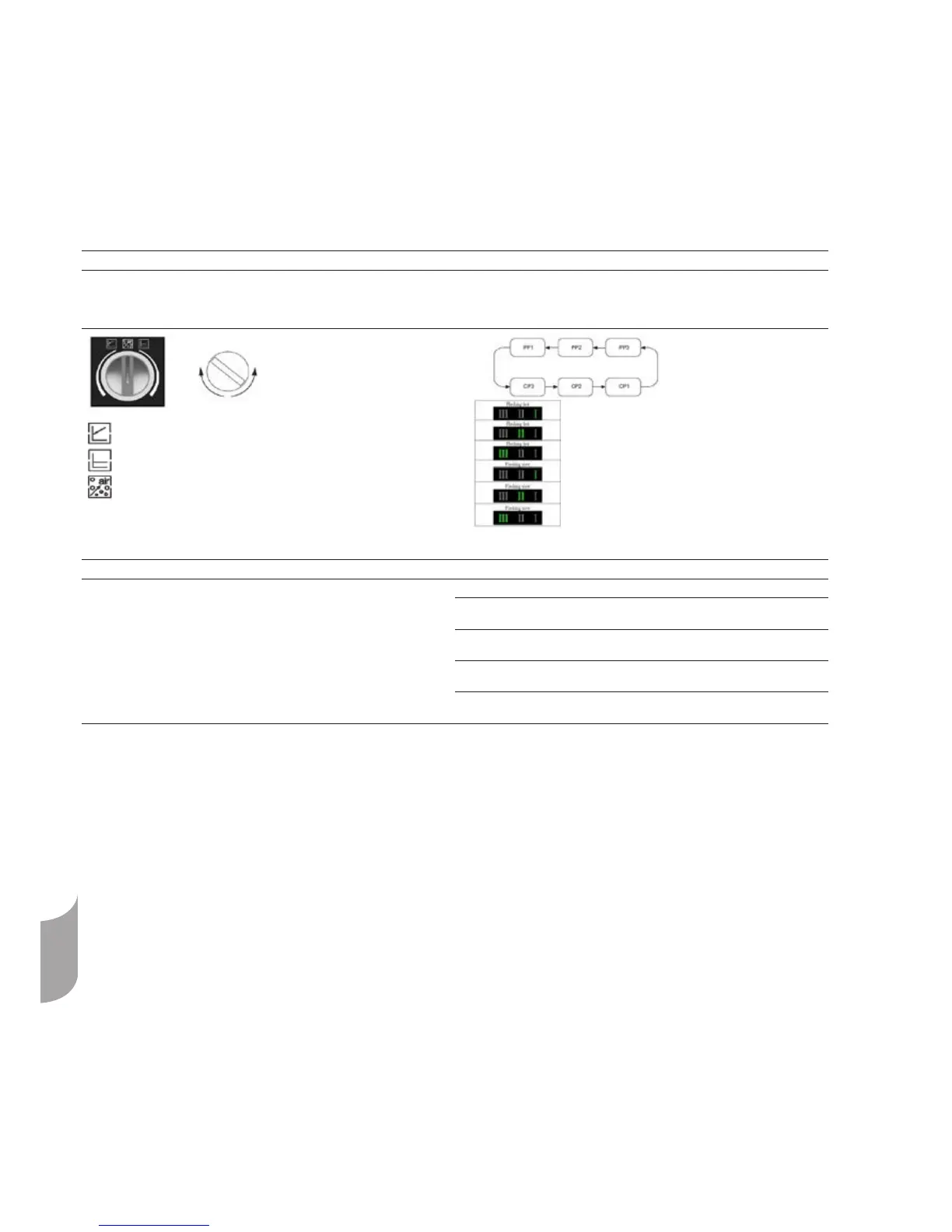

El botón de mando rojo permite establecer varios niveles de presión en dos
modos de control :
-Presióndiferencialvariable(Δp-v)
-Presióndiferencialconstante(Δp-c)
La interfaz de usuario permite escoger entre seis niveles de presión en dos
modos de control:
- Tres curvas de presión constante/de potencia (CP)
- Tres curvas de presión proporcional (PP)
Caudal mín. = 1; caudal máx. = 3
Preajustedefábrica=Δp-c8.
Todaslasfuncionessepuedencongurar,activarodesactivarmedianteelbotón
de mando rojo:
-ElmododecontrolΔp-vestáalaizquierdadelaposiciónintermedia
(de 1 a 8).
-ElmododecontrolΔp-cestáaladerechadelaposiciónintermedia
(de 1 a 8).
- Para purgar la bomba, gire el botón a la posición intermedia (la función de
purga se activa transcurridos 3 s y está activa 10 min antes de pasar al modo
deΔp-cmáx.).
1) Preajuste de fábrica Curva de presión constante CP3
2) Pulse el botón durante 10 s La bomba pasa al modo de ajuste. El
LED comienza a parpadear
3) Con cada pulsación cambia el
ajuste
El LED 1, 2 o 3 brilla/la curva de
control y el modo están cambiando
4) Tras 10 s sin pulsar el botón El ajuste se ha adaptado. La bomba
vuelve al modo de funcionamiento
5) El LED 1, 2 o 3 está iluminado de
forma permanente
La bomba funciona con la curva y el
modo seleccionados
NOTA:
-Elmododepresiónvariable(Δp-voPP)serecomiendaparasistemasdecalefacciónconradiadores.
-Elmododepresiónconstante(Δp-coCP)serecomiendaparacircuitosdecalefacciónsubterráneos.
-Todaslascurvashidrónicas(g.14)sehandenidoconelmododepresiónconstanteparavelocidadmínima,mediaymáxima.
Presióndiferencialvariable(Δp-v)
Presióndiferencialconstante(Δp-c)
Función de purga
PP1 (parpadeo rápido)
PP2 (parpadeo rápido)
PP3 (parpadeo rápido)
CP1 (parpadeo lento)
CP2 (parpadeo lento)
CP3 (parpadeo lento)
6.2 - Conexiones hidráulicas (Fig. 12)
Efectuar Ias conexiones de agua del intercambiador
mediante los elementos necesarios, utilizando en Ias
uniones roscadas cualquier material que garantice una
perfecta estanqueidad de Ias mismas. Las guras 11
muestran la instalación típica del circuito de agua.
Para un correcto desarrollo de la instalación seguir las
recomendaciones y puntos de obligado cumplimiento que
se dan a continuación:
1. La bomba de circulación externa debe instalarse en la
tubería de agua de retorno justo antes de la bomba de
calor (unidad sin módulo hidráulico).
2. Es aconsejable instalar válvulas de corte para poder
aislar los componentes más importantes del circuito,
así como el propio intercambiador de calor.
Estas válvulas (de bola, de globo o de mariposa)
deberían producir una pérdida de carga mínima
cuando estén abiertas.
3. Colocar drenajes de la unidad y del sistema en el
punto más bajo de este último.
4. Colocar purgadores en la parte superior de la
instalación.
5. Las tomas de presión con sus correspondientes
manómetros deben instalarse antes y después de la
bomba de agua externa.
6. Toda la tubería deberá estar convenientemente
aislada.
Puntos de obligado cumplimiento:
1. La existencia de partículas en el uido puede producir
obstrucciones en el intercambiador, por lo tanto en
instalaciones donde se prevean partículas en
suspensión en eI agua, deberá instalarse un ltro de
malla a la entrada del intercambiador. EI tamaño de
la malla dependerá del tamaño de las partículas. La
luz de paso del ltro deberá ser de 10 mesh/cm2 como
mínimo.
