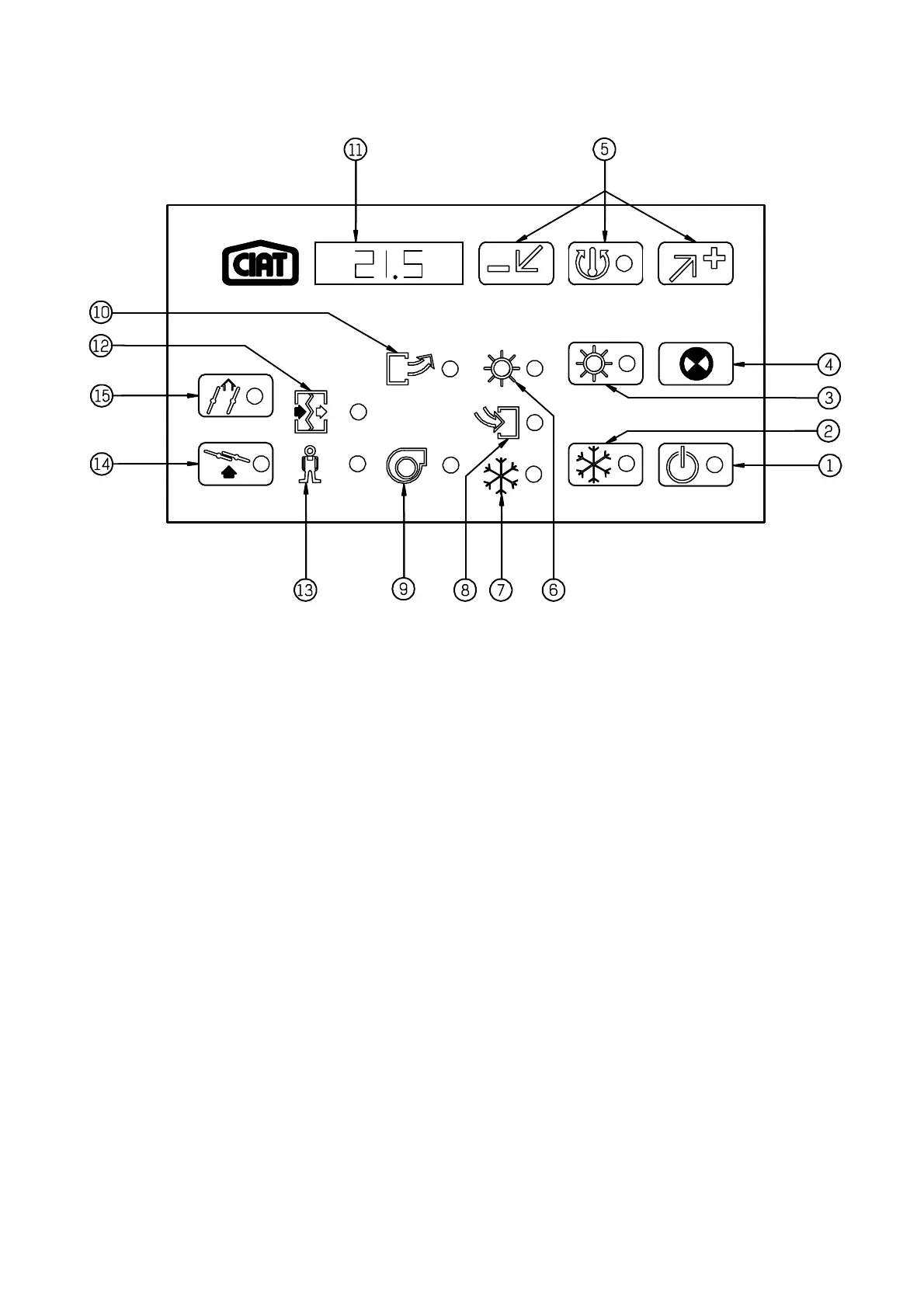

5 Commande à distance (option) 5 Remote control (optional)
Utilisation : se reporter à la notice technique.
Installation : se reporter au schéma électrique et à la fiche d’ins-
tructions de montage.
1 Touche marche / arrêt avec signalisation
2 Touche fonctionnement froid avec signalisation
3 Touche fonctionnement chaud avec signalisation
4 Touche test des lampes
5 Réglage des points de consignes
6 Signalisation du fonctionnement en chaud
7 Signalisation du fonctionnement en froid
8 Signalisation du fonctionnement en free-cooling
9 Signalisation fonctionnement moteur ventilateur
traitement d’air
10 Signalisation du fonctionnement de l’extraction
11 Afficheur de la température
12 Signalisation défaut encrassement filtre
13 Signalisation défaut général
14 Touche commande fermeture volets air neuf
15 Touche commande ouverture volets air neuf
Operation : refer to technical brochure..
Installation : refer to electrical diagram and mounting instruc-
tions sheet.
1 Run / stop key with display
2 Cooling operation key with display
3 Heating operation key with display
4 Lamps test key
5 Setpoints adjustment
6 Heating operation display
7 Cooling operation display
8 Free cooling operation display
9 Air handling fan motor operation display
10 Extraction operation display
11 Temperature display panel
12 Filter clogging fault display
13 General fault display
14 Fresh air dampers closing control key
15 Fresh air dampers opening control key
