6

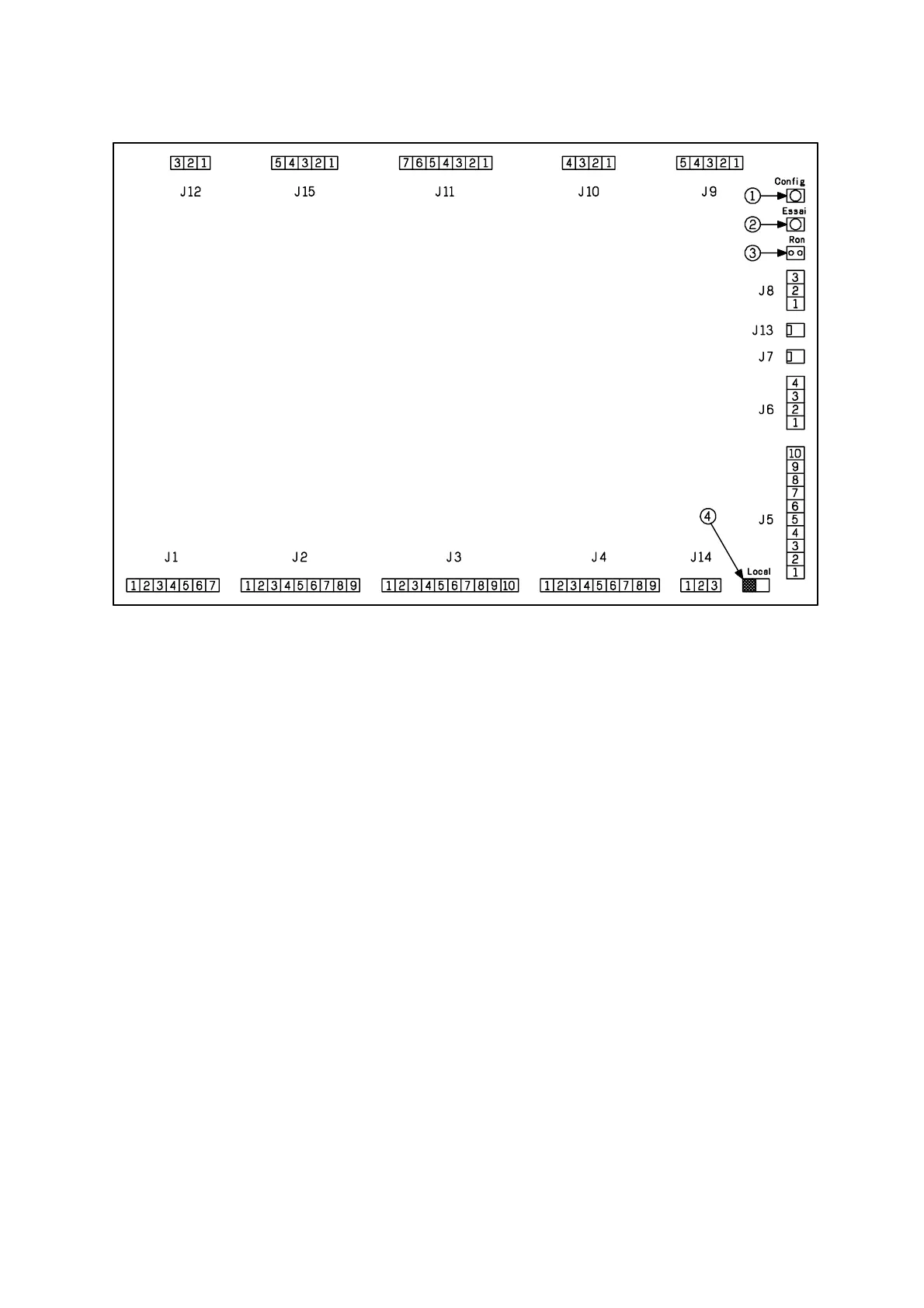

3 Carte principale CPU MRS2.2.A 3 CPU main card MRS2.2.A
◗ Bornier J1
1.3 Sonde de température de reprise ou d’ambiance 0 - 10 V
2.3 Sonde de température de reprise ou d’ambiance (CTN)
4.3 Sonde batterie circuit n° 1 (dégivrage)
5.6 Sonde batterie circuit n° 2 (dégivrage)
7.6 Sonde de soufflage
◗ Bornier J2
1.2 Sonde extérieure
3.2 Sonde d’entrée de la batterie intérieure
4.5
5.6
7.9 Sonde d’humidité relative intérieure
8.9 Sonde d’humidité relative extérieure
◗ Bornier J3
1.2 Défaut haute pression circuit n° 1
3.2 Défaut basse pression circuit n° 1
4.5 Défaut disjonction compresseur n° 1
6.7 Défaut haute pression circuit n° 2
8.7 Défaut basse pression circuit n° 2
9.10 Défaut disjonction compresseur n° 2
◗ Bornier J4
1.4 Défaut moteur ventilateur de traitement
2.4 Défaut moteur n° 1 de la batterie extérieure
3.4 Défaut moteur n° 2 de la batterie extérieure
5.7 Défaut batterie de chauffage additionnelle
6.7 Défaut d’encrassement du filtre
8.7 Détection fumée, demande de désenfumage ou thermostat
incendie
9.7 Défaut du débit d’air
Connector J1
1.3 Return or ambient temperature sensor 0 - 10V
2.3 Return or ambient temperature sensor (NTC)
4.3 Circuit n
°
1 external coil refrigerant sensor
5.6 Circuit n
°
2 external coil refrigerant sensor
7.6 Discharge temperature sensor
◗ Connector J2
1.2 External sensor
3.2 Internal coil inlet sensor
4.5
5.6
7.9 Internal relative humidity sensor
8.9 External relative humidity sensor
◗ Connector J3
1.2 Circuit n
°
1 high pressure fault
3.2 Circuit n
°
1 low pressure fault
4.5 Compressor n
°
1 disjunction contact
6.7 Circuit n
°
2 high pressure fault
8.7 Circuit n
°
2 low pressure fault
9.10 Compressor N
°
2 disjunction contact
◗ Connector J4
1.4 Air handling fan moteur fault
2.4 External coil motor n
°
1 fault
3.4 External coil motor n
°
2 fault
5.7 Additional heating coil fault
6.7 Filter clogging fault
8.7 Smoke detection, unsmoke request or fire thermostat
9.7 Air flow fault
