13

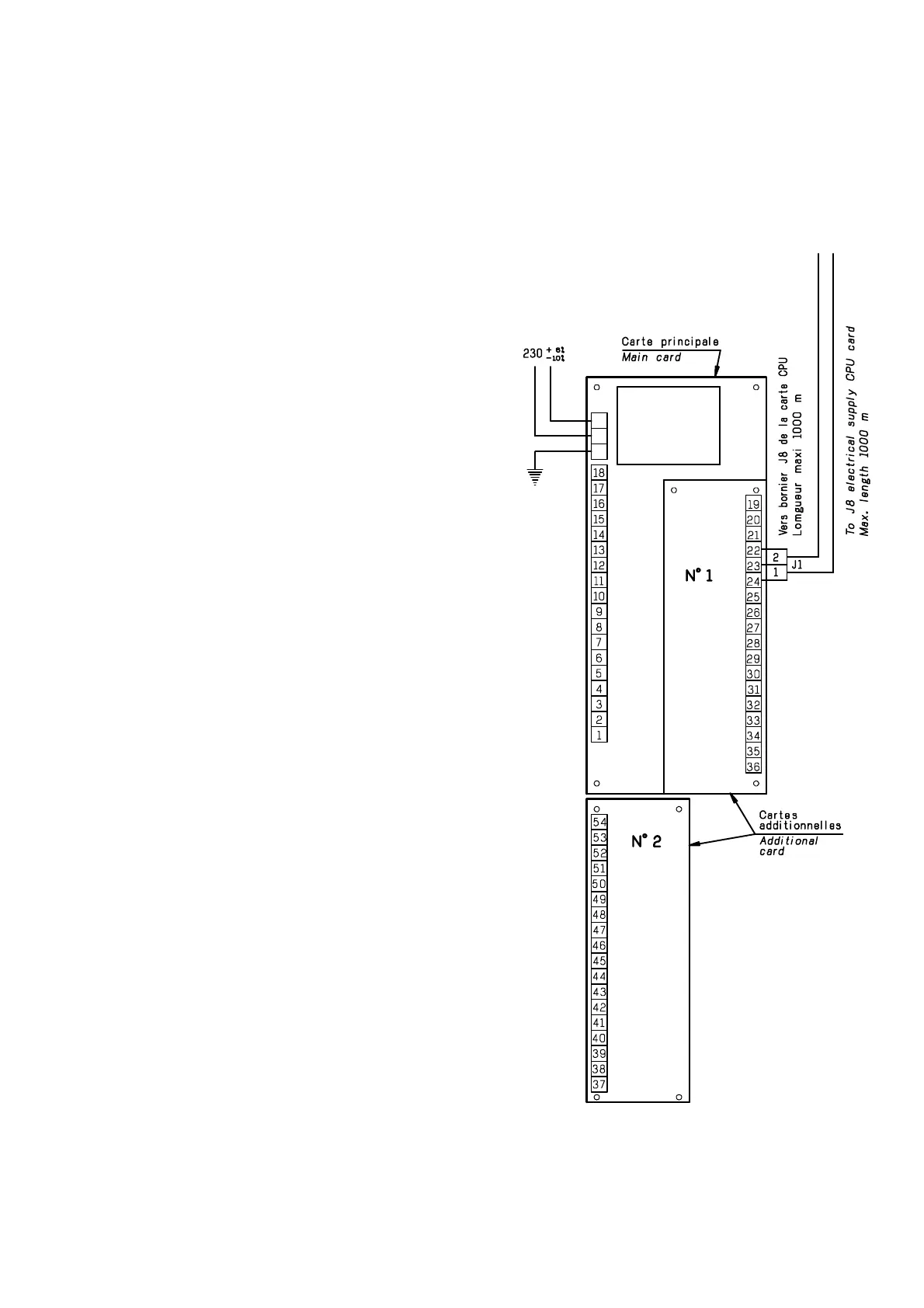

Carte de relayage de contacts secs
ZV / IZV - ZH / IZH - 2 circuits (option)
Dry contacts relay card (option)
ZV / IZV - ZH / IZH - 2 circuits (optional)
Pour le raccordement se reporter au schéma électrique de l’appareil.
Nota : les contacts sont à fermeture
Légende du bornier
1 - 2 Marche en chaud
3 - 4 Marche en froid
5 - 6 Marche en free-cooling
7 - 8 Fonct. ventil. traitement d’air
9 - 10 Défaut vent. traitement d’air
11 - 12 Défaut débit d’air
13 - 14 Encrassement filtes
15 - 16 Détection incendie ou fumée
17 - 18 Défaut volets de mélange
19 - 20 Fonct. compresseur N° 1 (étage N° 1)
21 - 22 Défaut moteur comp. N° 1
23 - 24 Défaut HP 1 (circuit N° 1)
25 - 26 Défaut BP 1 (circuit N° 1)
27 - 28 Défaut vent. condenseur N° 1
29 - 30 Fonct. vent. extraction
31 - 32 Défaut vent. extraction
33 - 34 Fonct. batt. chauffage auxiliaire
35 - 36 Défaut batt. chauffage auxiliaire
37 - 38 Fonct. compresseur N° 2 (étage N° 2)
39 - 40 Défaut moteur comp. N° 2
41 - 42 Défaut HP 2 (circuit N° 2)
43 - 44 Défaut BP 2 (circuit N° 2)
45 - 46 Défaut vent. condenseur N° 2
For connection, refer to electrical diagram.
Note : contacts have a normally open overload protection
Terminal box legend
1 - 2 Heating running
3 - 4 Cooling running
5 - 6 Free-cooling running
7 - 8 Air handling fan operating
9 - 10 Air handling fan fault
11 - 12 Air flow fault
13 - 14 Clogged filters
15 - 16 Smoke or fire detection
17 - 18 Mixing dampers fault
19 - 20 Compressors N
°
1 operating (Stage N
°
1)
21 - 22 Compressor N
°
1 motor fault
23 - 24 High pressure fault (circuit N
°
1)
25 - 26 Low pressure fault (circuit N
°
1)
27 - 28 Condenser fan N
°
1 fault
29 - 30 Extraction fan operating
31 - 32 Extraction fan fault
33 - 34 Auxiliary heating coil operating
35 - 36 Auxiliary heating coil fault
37 - 38 Compressors N
°
2 operating (Stage N
°
2)
39 - 40 Compressor N
°
2 motor fault
41 - 42 High pressure fault (circuit N
°
2)
43 - 44 Low pressure fault (circuit N
°
2)
45 - 46 Condenser fan N
°
2 fault
