Citizen CT-S280

— 12 —

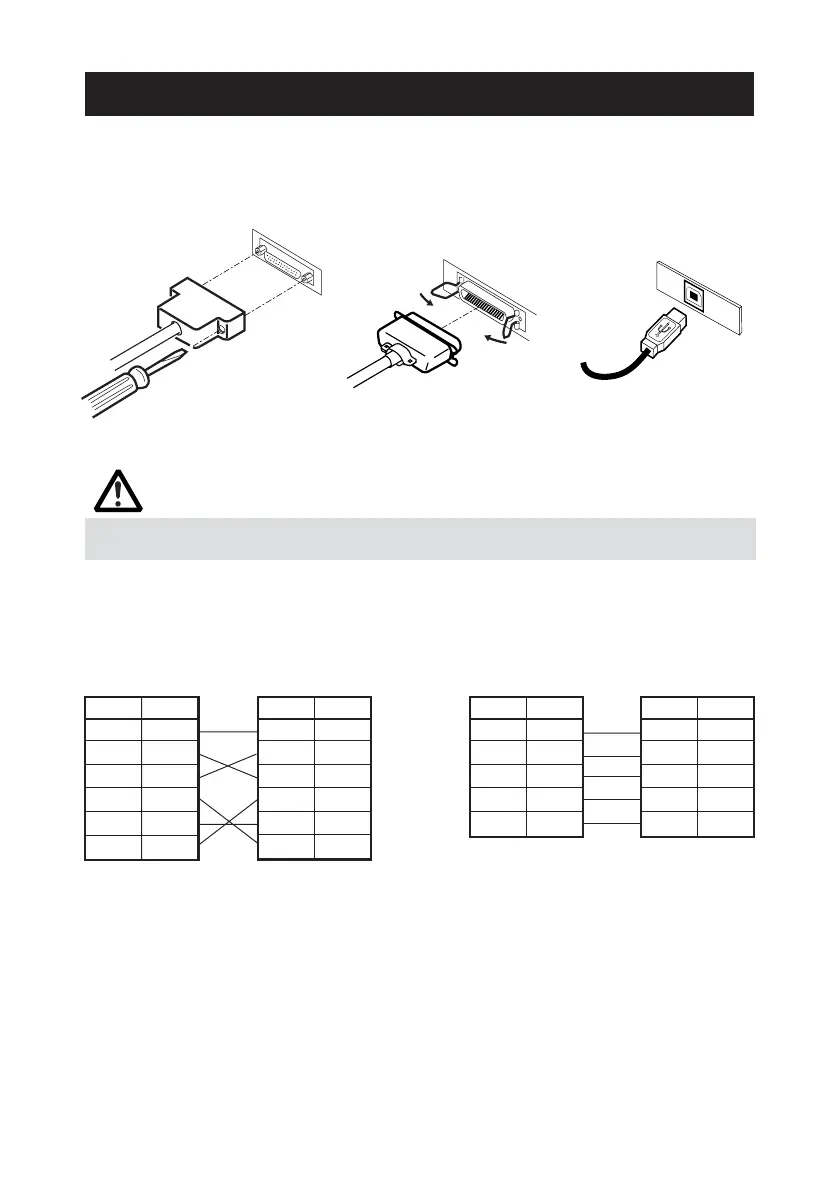

3.2 Branchement des câbles d’interface
Mettez l’imprimante hors tension et déconnectez le connecteur d’alimentation. Puis suivez
la méthode pour le branchement des câbles d’interface.
Orientez correctement la borne du câble d’interface et introduisez-la dans le connecteur
d’interface.
ATTENTION!
● En débranchant le câble, tenez toujours le connecteur.
● Poser le câble de sorte qu'il ne soit pas attrapé par sa jambe ou toute autre partie de son corps.
Interface sérielle
Interface parallèle
Pour le câble d’interface sérielle, l’utiliser avec le raccordement suivant.
Câble 25 broches - 25 broches Câble 9 broches - 25 broches
Interface USB
Imprimante
Broche Signal
2 TXD
3 RXD
6 DSR
7SG
20 DTR
PC
Signal Broche
FG 1
TXD 2
RXD 3
DSR 6
SG 7
DTR 20
Imprimante
Broche Signal
1FG
2 TXD
3 RXD
6 DSR
7SG
20 DTR
PC
Signal Broche
RXD 2
TXD 3
DTR 4
SG 5
DSR 6
