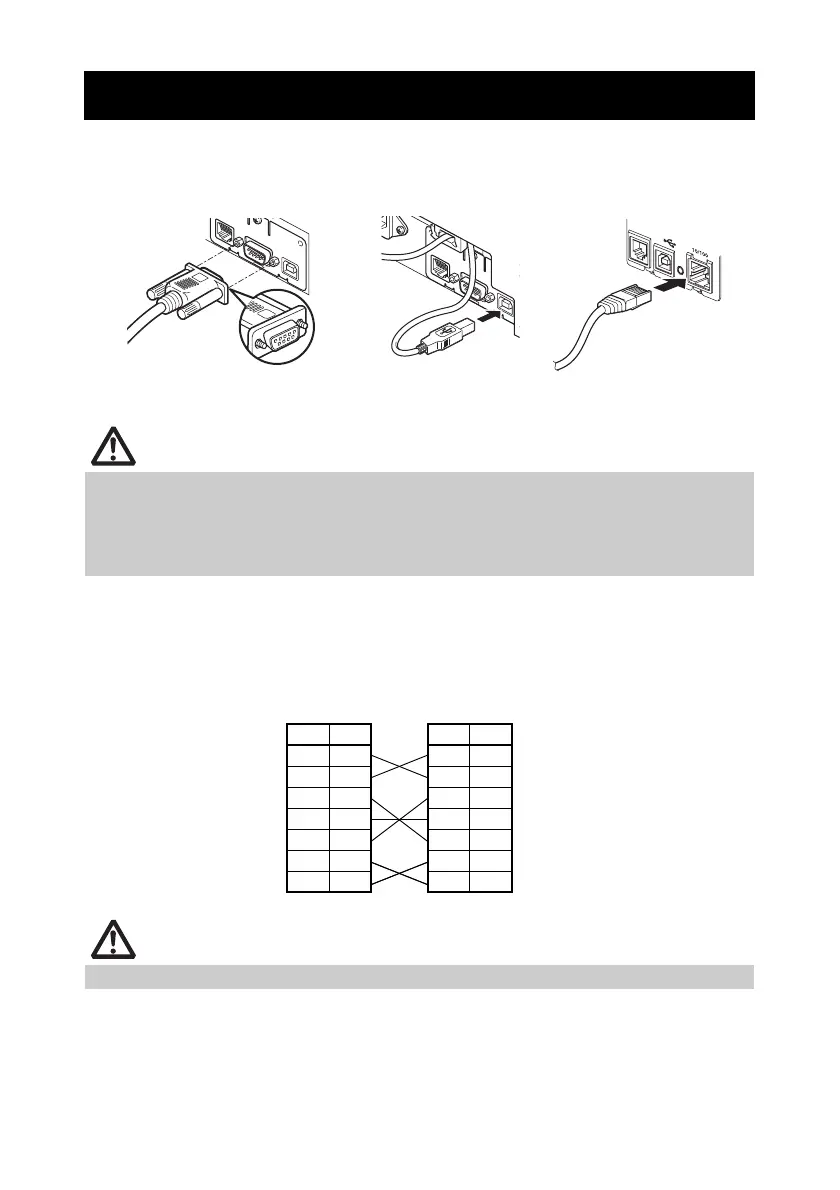

Citizen CT-S310II - Collegamento Dei Cavi DI Interfaccia

—19—
1. Spegnere la stampante.
2. Orientare correttamente il cavo d’interfaccia ed inserirlo nel relativo connettore.
Utilizzare un cavo d’interfaccia seriale con un tipo di collegamento come quello
seguente.
3.2 Collegamento dei cavi di interfaccia
ATTENZIONE
 Quando si scollega il cavo, afferrarlo sempre per il connettore.
 Fare attenzione a non inserire il cavo d’interfaccia USB nel connettore di estrazione
del cassetto-cassa.
 Per collegare più di una stampante ad un unico computer tramite interfaccia USB, si
deve cambiare il numero di serie dell’interfaccia USB.
ATTENZIONE
Sistemare il cavo d’interfaccia in modo che nessuno possa calpestarlo.
Interfaccia seriale Interfaccia USB Interfaccia LAN
Segnale Pin Pin Segnale
RXD 2 2 RXD
TXD 3 3 TXD
DTR 4 4 DTR
SG 5 5 SG
DSR 6 6 DSR
RTS 7 7 RTS
CTS 8 8 CTS
Cavo 9 pin
(
femmina
)
- 9 pin
(
femmina
)
PC Stampante
