• Aansluiten op een externe versterker
Externe versterkers kunnen worden aangesloten op de 2-kanaals RCA
(tulpstekker) uitgangsaansluitingen. Zorg ervoor dat de aansluitingen geen contact
maken met aarde, of kortsluiting maken om schade aan het toestel te voorkomen.

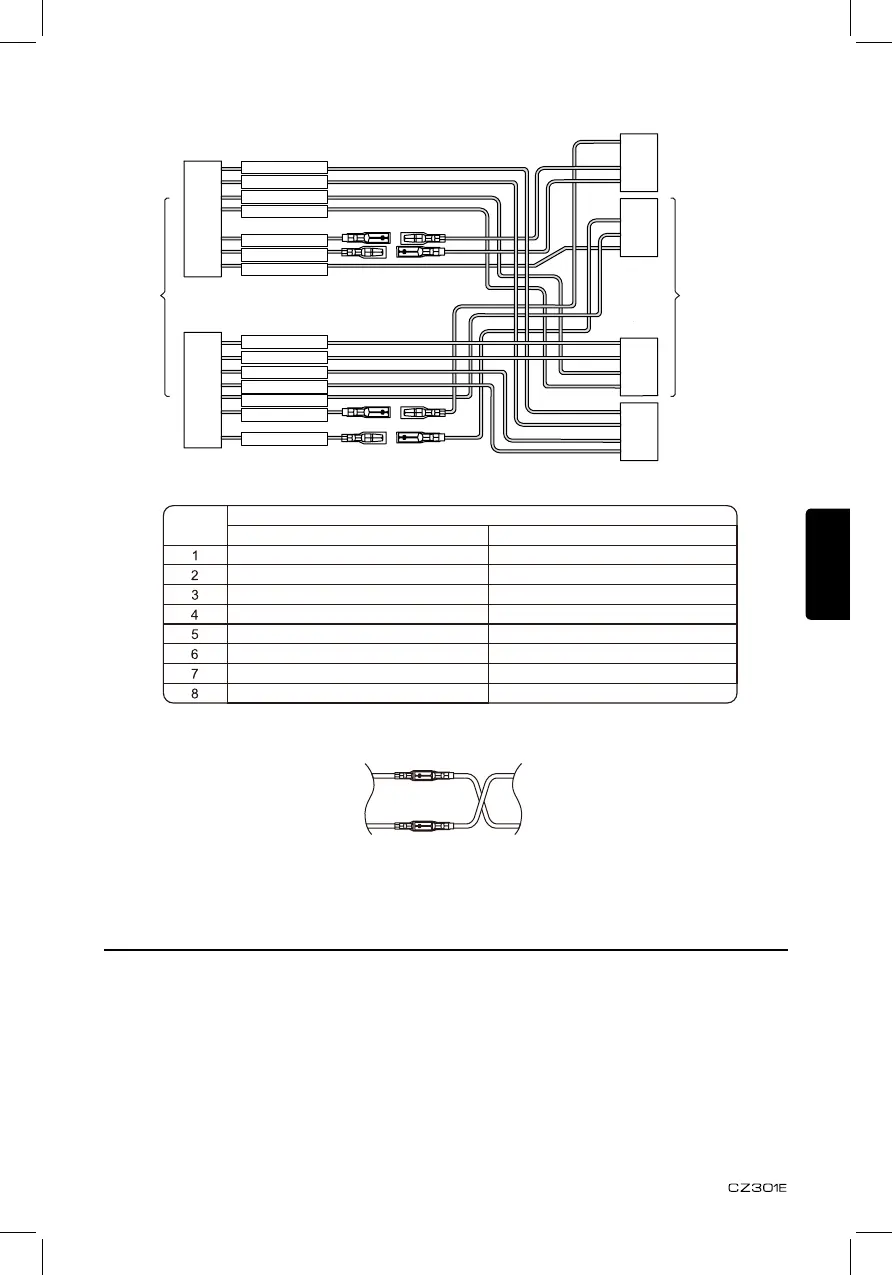

8) Aansluiten van de accessoires
Voor VW en Audi: Verander de bedrading zoals hierboven staat aangegeven.
B
C
16
14
12
10
8
6
4
2
15
13
11
9
7
5
3
1
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
Rechts achter -
Rechts voor -
Links voor +
Links achter +
AMP tandsbediening
ACC +
Aarde
Rechts achter +
Rechts voor +
Links voor -
Links achter -
Verlichting
Telefoondemping
Accu +
Rechts achter (+) / Paars
Rechts achter (-) / Paars met zwarte streep
Rechts voor (+) / Grijs
Accu 12 V (+)/Geel
Rechts voor (-) / Grijs met zwarte streep
Afstandsbediening aan / Blauw met witte streep
Links voor (+) / Wit
Verlichting / Oranje met witte streep Links voor (-) / Wit met zwarte streep
ACC + / Rood Links achter (+) / Groen
Aarde / Zwart Links achter (-) / Groen met zwarte streep
GeelGeel
Rood Rood
Functie
Aansluiting A Aansluiting B
Locatie
A
