9. GUÍA DE INSTALACIÓN/CONEXIÓN
DEL CABLEADO
1. Este equipo está destinado exclusivamente
a utilizarlo en vehículos con una fuente de
alimentación de 12 V con conexión a tierra
negativa.
2. Lea atentamente estas instrucciones.
3. Asegúrese de desconectar el borne de la batería
antes de empezar. Con ello evitará que se
produzcan cortocircuitos durante la instalación.
(Figura 1)
2) Contenido del paquete
3) Precauciones generales
ÍNDICE
1) Antes de empezar ................................................................. 23
2) Contenido del paquete .......................................................... 23
3) Precauciones generales ........................................................ 23
4) Precauciones durante la instalación...................................... 24
5) Instalación de la unidad fuente.............................................. 24
6) Extracción de la unidad fuente .............................................. 26
7) Cableado y conexiones ......................................................... 27
8) Conexión de los accesorios .................................................. 28
Unidad fuente ...................................... 1
Panel frontal ........................................ 1
Aro de ajuste ....................................... 1
Soporte de montaje ............................. 1
Tornillo especial................................... 1
Tapa de goma ..................................... 1
Tornillos M5x6 mm .............................. 4
Llave Allen ........................................... 2
Conector de cable ............................... 1
Estuche del DCP ................................. 1
Manual de instrucciones ...................... 1
Tarjeta de garantía .............................. 1
Tornillo especial (bloqueo del panel
frontal) ................................................. 1
1) Antes de empezar
1. No abra la carcasa. En su interior
no hay piezas que el usuario pueda
reparar. Si durante la instalación
cayera algún objeto al interior,
póngase en contacto con su
distribuidor o con un centro de servicio
Clarion autorizado.
2. Utilice un paño suave y seco para
limpiar la carcasa. No utilice nunca
un paño áspero, disolvente, benceno
ni alcohol, etc. Para la suciedad
resistente, aplique un poco de agua
fría o templada en un paño suave y
limpie la suciedad suavemente.
Batería del vehículo

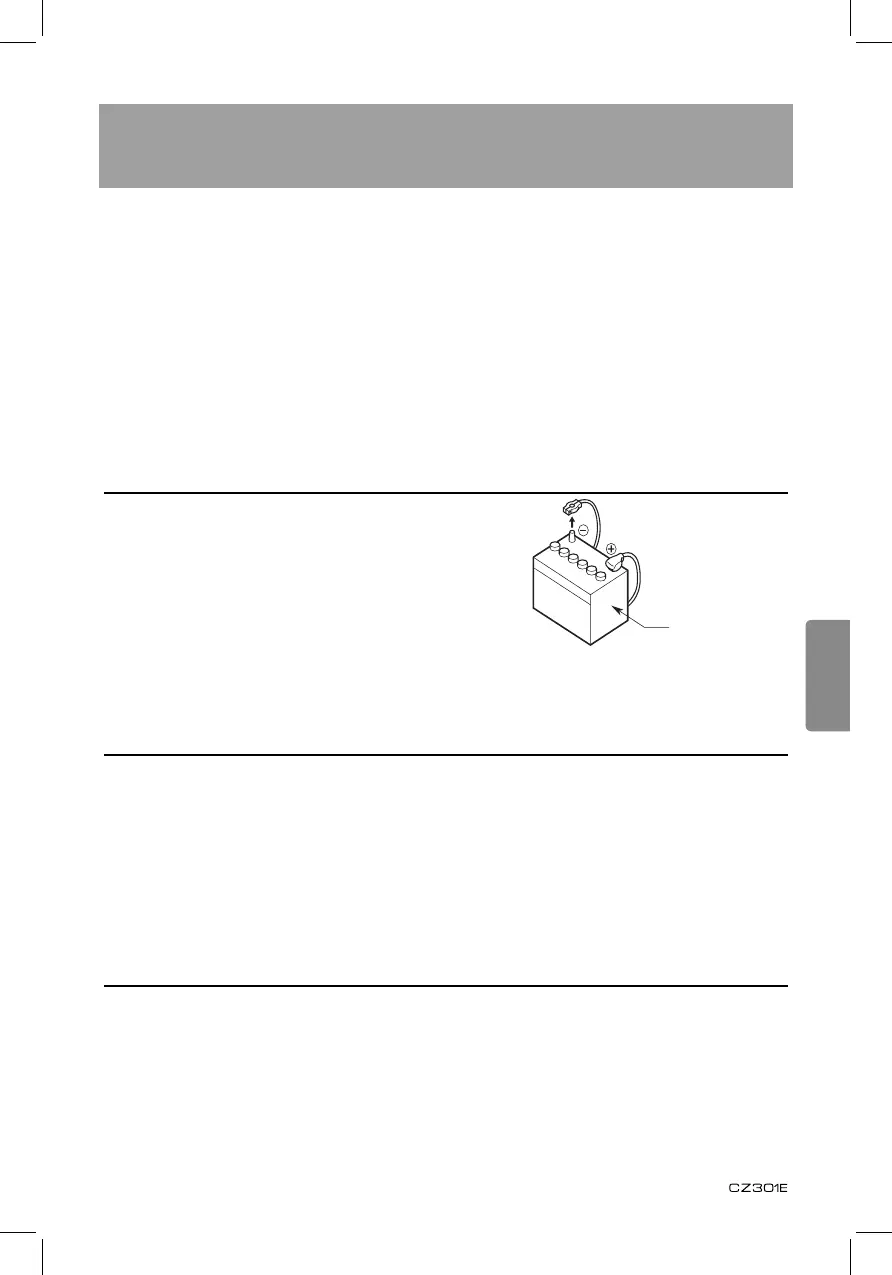

Figura 1
