9. INSTALLATION/GUIDE DE
RACCORDEMENT DES CÂBLES
1. Cet appareil est conçu exclusivement pour être
utilisé dans une voiture à alimentation de 12 V
avec prise de masse négative.
2. Lisez attentivement les instructions.
3. Veillez à débrancher la borne de la batterie avant
de commencer. Ceci an d’empêcher les courts-
circuits pendant l’installation. (Figure 1)
2) Contenu de l’emballage
3) Précautions générales
TABLE DES MATIÈRES
1) Pour commencer ................................................................... 23
2) Contenu de l’emballage......................................................... 23
3) Précautions générales........................................................... 23
4) Précautions d’installation....................................................... 24
5) Installation de l’appareil principal .......................................... 24
6) Retrait de l’appareil principal ................................................. 26
7) Câblage et raccordements .................................................... 27
8) Raccordement des accessoires ............................................ 28
Appareil principal ................................. 1
Façade................................................. 1
Anneau de nition ................................ 1
Applique de montage........................... 1
Vis spéciale ......................................... 1
Capuchon en caoutchouc .................... 1
Vis M5x6 mm ....................................... 4
Clé en L ............................................... 2
Serre-ls .............................................. 1
Boîtier pour DCP ................................. 1
Manuel de l’utilisateur .......................... 1
Carte de garantie ................................. 1
Vis spéciale (Verrouillage de la façade) .... 1
1) Pour commencer
1. N’ouvrez pas le boîtier. Vous ne
trouverez aucune pièce réparable par
l’utilisateur à l’intérieur. Si vous faites
tomber quelque chose dans l’appareil
pendant l’installation, adressez-vous
au revendeur ou à un SAV agréé
Clarion.
2. Utilisez un chiffon doux et sec pour
nettoyer le boîtier. N’utilisez jamais un
chiffon rêche, du diluant, du benzène,
de l’alcool. Pour des saletés tenaces,
appliquez un peu d’eau chaude ou
froide sur un chiffon doux et essuyez
délicatement la saleté.

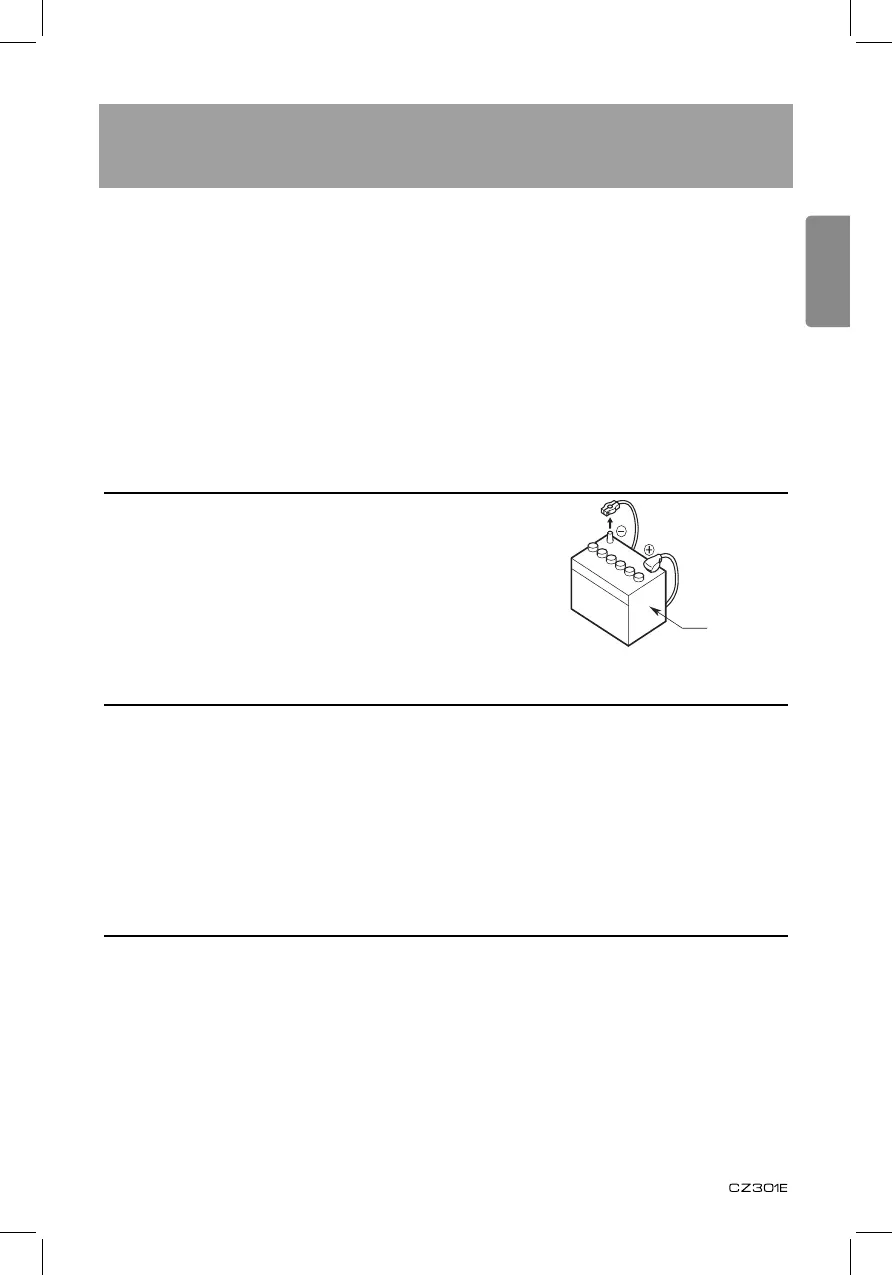

Batterie de
voiture
Figure 1
