24
Français

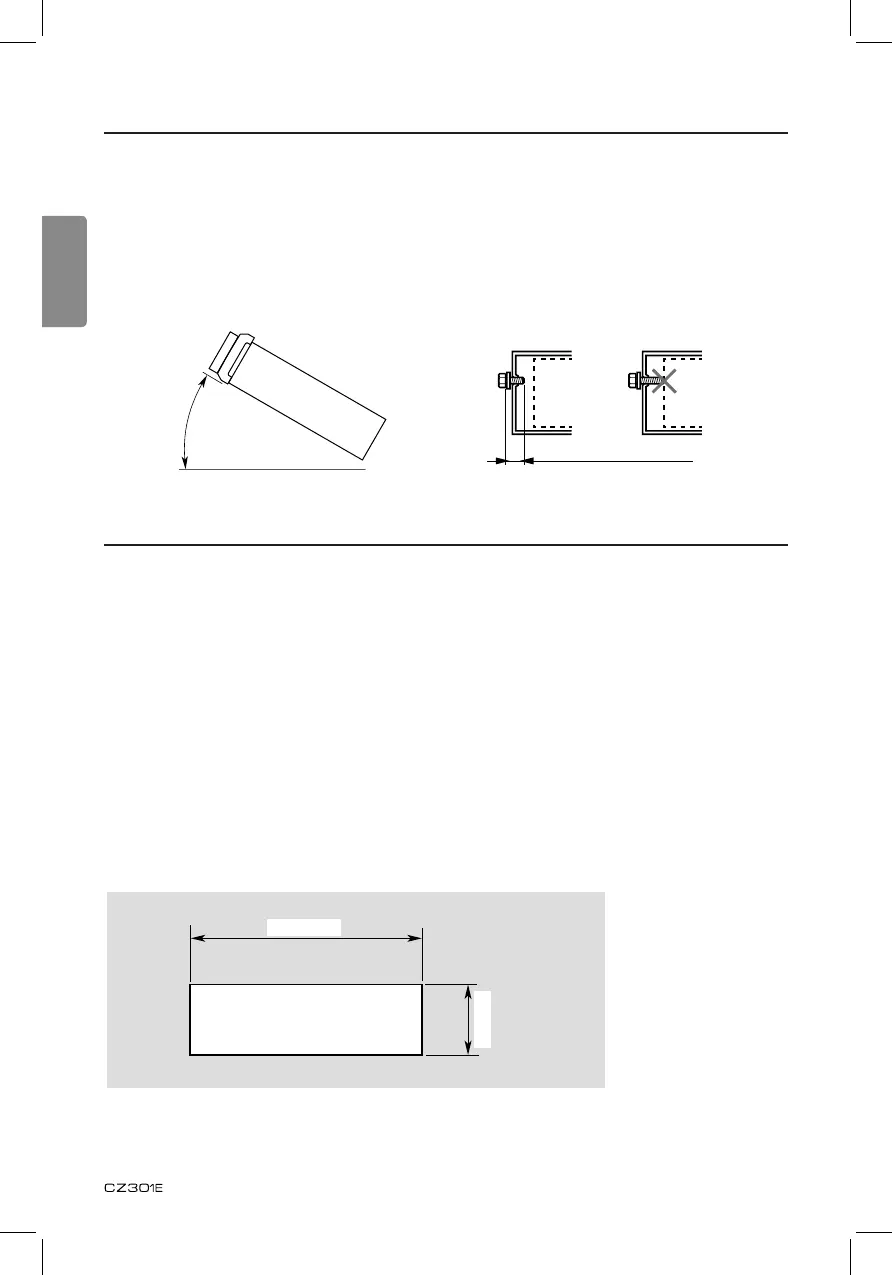

4) Précautions d’installation
1. Préparez tous les éléments
nécessaires à l’installation de
l’appareil principal avant de
commencer.
2. Installez l’appareil à 30° du plan
horizontal. (Figure 2)
3. Si vous devez procéder à des travaux
sur la carrosserie de la voiture (percer
des trous par exemple), adressez-
vous à votre concessionnaire auto au
préalable.
4. Utilisez les vis fournies pour
l’installation.
L’utilisation d’autres vis pourrait
provoquer des dégâts. (Figure 3)
5) Installation de l’appareil principal
1. Placez l’applique de montage dans le tableau de bord, utilisez un tournevis pour
pousser chaque butée de l’applique de montage vers l’intérieur, puis xez la butée.
2. Procédez au câblage comme indiqué à la section 7.
3. Insérez l’appareil principal dans l’applique de montage jusqu’à ce qu’il se verrouille
en place.
4. Prenez soin du haut et du bas de l’anneau de nition et installez-le de sorte que
tous les crochets soient verrouillés.
Remarques :
1. Certains modèles de voiture nécessitent des kits de montage spéciaux pour une
installation correcte. Adressez-vous à votre revendeur Clarion pour en savoir plus.
2. Serrez solidement la butée avant pour empêcher l’appareil principal de lâcher.
• Dimensions de l’ouverture de la console
Max 30°
Figure 2
Figure 3
Châssis Châssis
Max. 6 mm (Vis M5)
Dégât
(182 mm)
Orice
53 mm
