26
Español

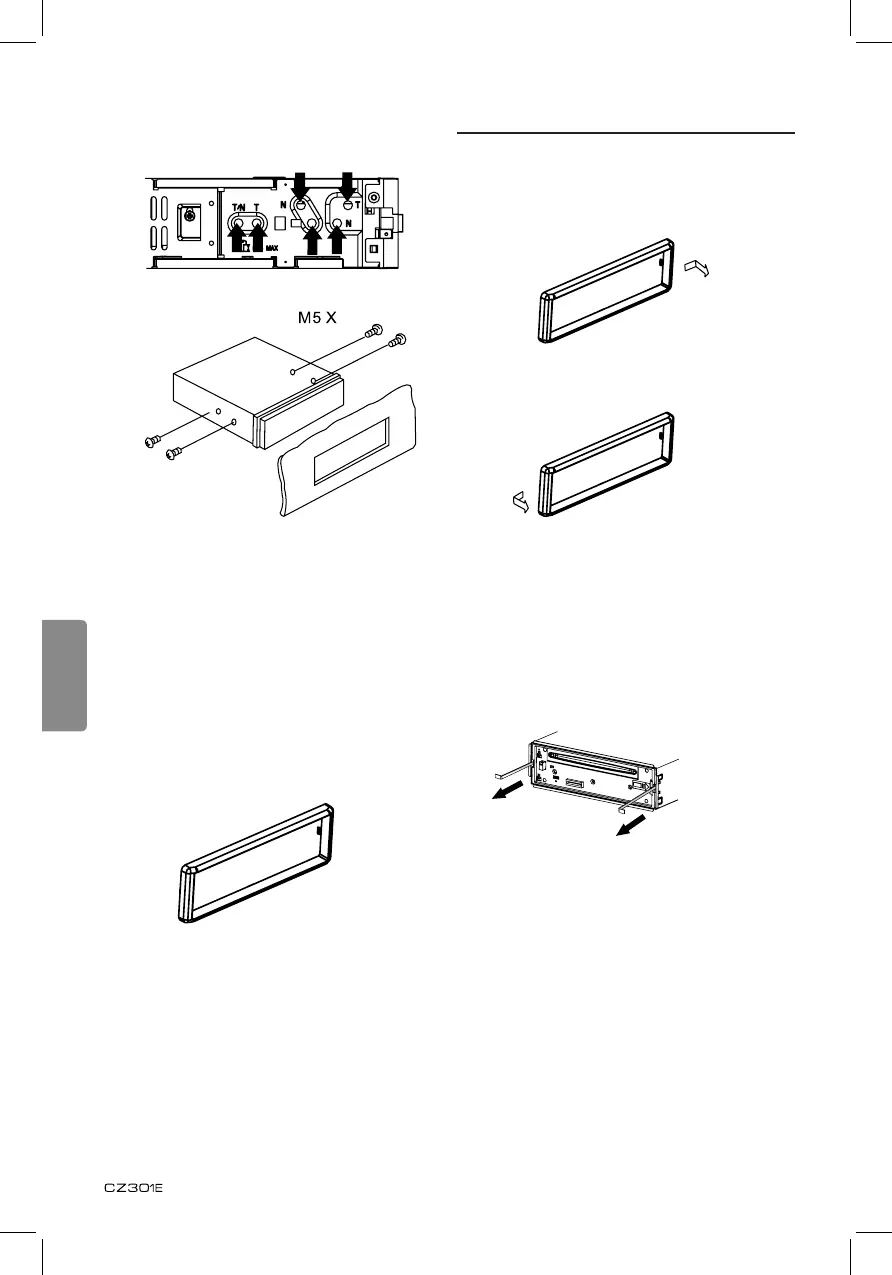

Método B
1. Inserte esta unidad directamente en la
abertura del salpicadero.
2. Coloque el tornillo cilíndrico M5×6 a través
de los oricios del soporte de montaje
situado dentro de la apertura a través
de los oricios de la unidad y ajuste los
tornillos a la izquierda y derecha.
Instalación del aro de ajuste
Fije el aro de ajuste alrededor del panel
frontal.
Desmontaje del aro de ajuste
1. Empuje el aro de ajuste hacia la derecha y
extraiga la parte derecha.
2. Empuje el aro de ajuste hacia la izquierda y
extraiga la parte izquierda.
Desmontaje de la unidad
1. Apague el equipo.
2. Extraiga el panel.
3. Extraiga el aro de ajuste.
4. Inserte las herramientas de extracción
hacia atrás hasta que queden bloqueadas
y, a continuación, saque la unidad.
5. Desconecte todos los cables.
6) Extracción de la unidad fuente
Bastidor de montaje
Salpicadero
6
