Clarion CZ301E Owner's Manual & Installation Manual

28
Svenska
• Ansluta till en extern förstärkare
En extern förstärkare kan anslutas via de 2-kanaliga RCA-utgångarna. För att
undvika skada på enheten, se till att kontakterna inte är jordade eller kortslutna.

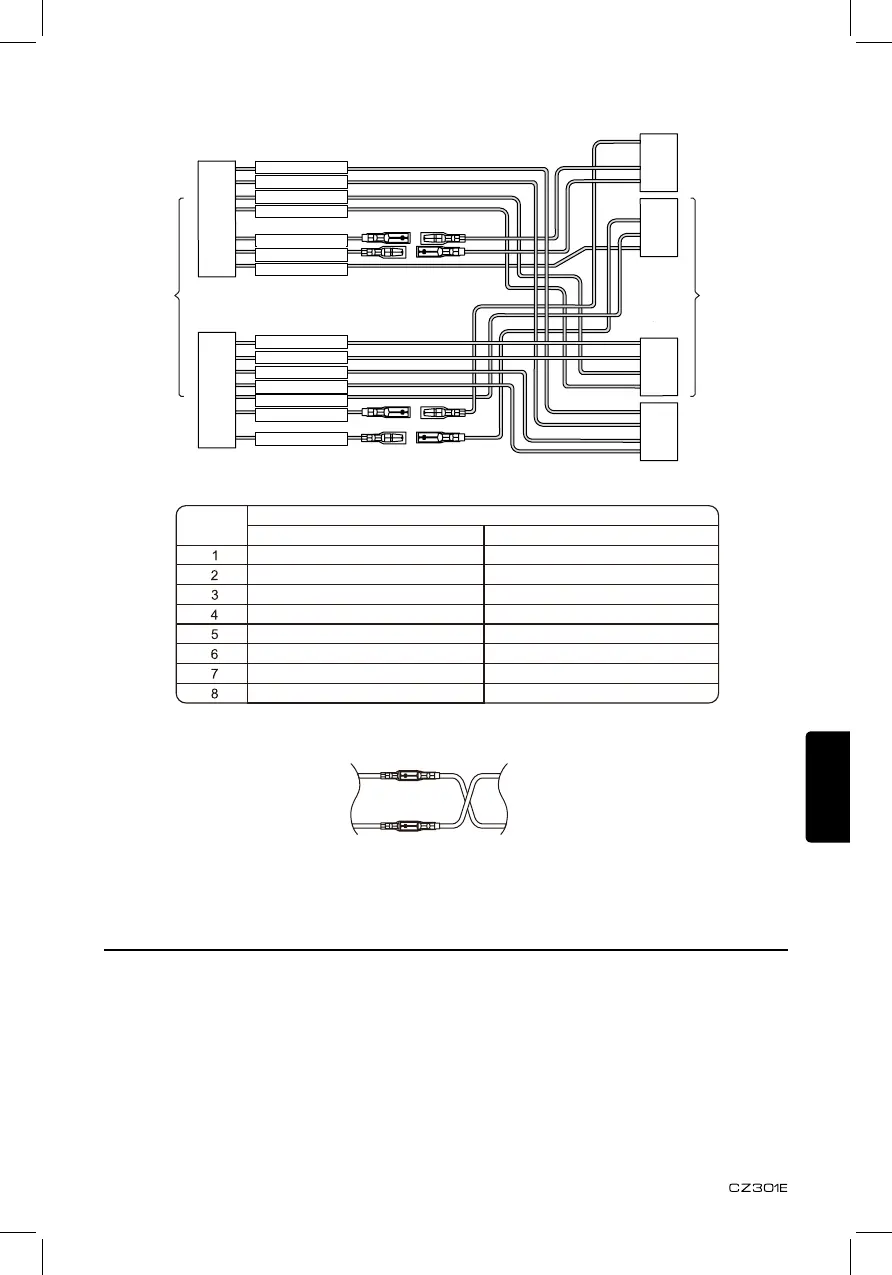

8) Anslutning av tillbehör
För VW och Audi: Ändra kablarna enligt ovan.
B
C
16
14
12
10
8
6
4
2
15
13
11
9
7
5
3
1
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
Höger bak -
Höger fram -
Vänster fram +
Vänster bak +
Förstärkare fjärrstyrning
ACC +
Jord
Höger bak +
Höger fram +
Vänster fram -
Vänster bak -
Belysning
Telefon tyst
Batteri +
Höger bak (+) / Lila
Höger bak (-) / Lila med svart rand
Höger fram (+) / Grå
Batteri 12 V (+) / Gul
Höger fram (-) / Grå med svart rand
Fjärrstyrning på / Blå med vit rand
Vänster fram (+) / Vit
Belysning / Orange med vit rand Vänster fram (-) / Vit med svart rand
ACC+ / Röd Vänster bak (+) / Grön
Jord / Svart Vänster bak (-) / Grön med svart rand
GulGul
Röd Röd
Funktion
Kopplingsdon A Kopplingsdon B
Placering
A

Clarion CZ301E Specifications

General

Audio system	MOS-FET
MP3 playback	Yes
Audio formats supported	MP3, WMA
Supported radio bands	AM, FM
Product color	Black
Audio output channels	4.0 channels
Maximum power per channel	45 W
Illumination color	Blue
I/O ports	1x Aux 1x USB
