• Podłączanie zewnętrznego wzmacniacza
Zewnętrzny wzmacniacz można podłączyć przez 2-kanałowe wyjścia RCA.
Dopilnuj, by złącza nie były uziemione ani zwarte, aby zapobiec uszkodzeniu
urządzenia.
8) Podłączanie akcesoriów

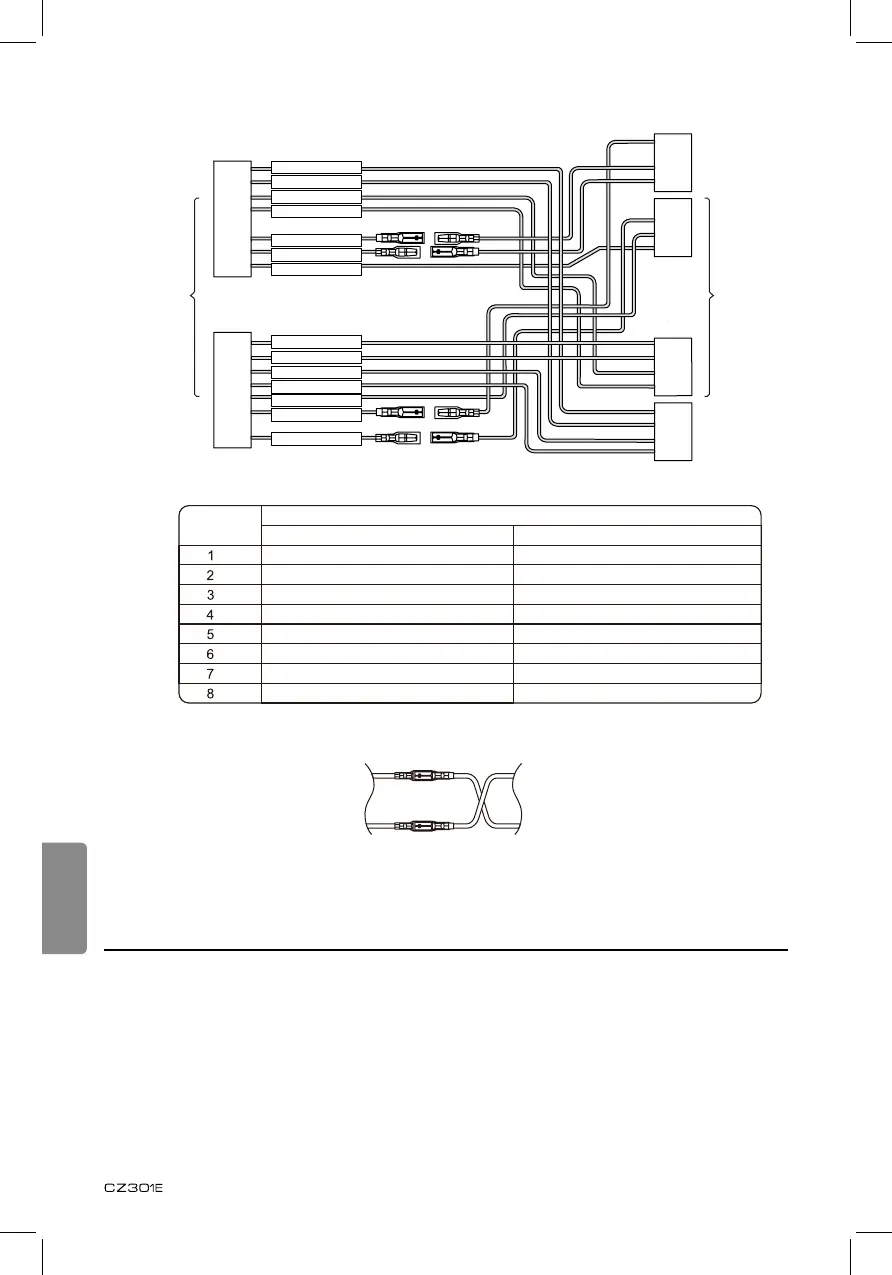

Dla samochodów marki VW i Audi: Zmień okablowanie
w sposób jak pokazano powyżej.
B
C
16
14
12
10
8
6
4
2
15
13
11
9
7
5
3
1
1
3
5
7
2
4
6
8
1
3
5
7
2
4
6
8
Tylny prawy -
Przedni prawy -
Przedni lewy +
Tylny lewy +
Pilot AMP
ACC +
Uziemienie
Tylny prawy +
Przedni prawy +
Przedni lewy -
Tylny lewy -
Oświetlenie
Wyciszenie telefonu
Akumulator +
Tylny prawy (+)/Fioletowy
Tylny prawy (-)/Fioletowy z czarnym paskiem
Przedni prawy (+) / Szary
Akumulator 12 V(+)/Żółty
Przedni prawy (-)/Szary z czarnym paskiem
Pilot Wł./niebieski z białym paskiem
Przedni lewy (+)/Biały
Oświetlenie/Pomarańczowy z białym paskiem Przedni lewy (-)/Biały z czarnym paskiem
ACC+/Czerwony Tylny lewy (+)/Zielony
Uziemienie/Czarny Tylny lewy (-)/Zielony z czarnym paskiem
ŻółtyŻółty
Czerwony Czerwony
Funkcja
Złącze A Złącze B
Lokalizacja
A
