24
Deutsch
4) Vorsichtsmaßnahmen zum Einbau
1. Legen Sie vor Arbeitsbeginn alle
für den Einbau des Steuergeräts
benötigten Teile zurecht.

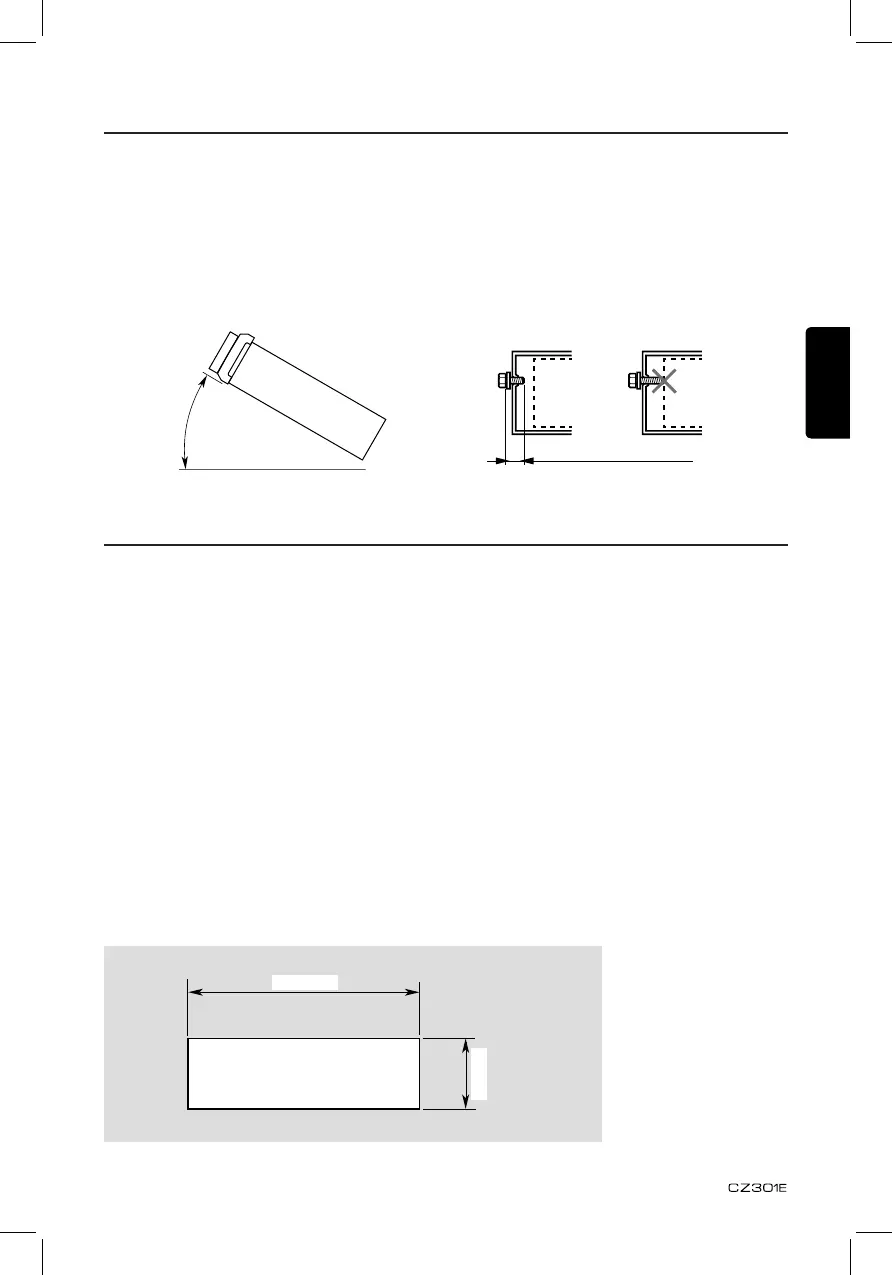

2. Der Einbauwinkel des Geräts darf
höchstens 30° von der Waagrechten
betragen. (Abbildung 2)
3. Wenn Arbeiten an der Karosserie des
Fahrzeugs erforderlich sind, etwa das
Bohren von Löchern, wenden Sie sich
zunächst an Ihren Autohändler.
4. Verwenden Sie die mitgelieferten
Schrauben für den Einbau.
Die Verwendung anderer Schrauben
kann zu Beschädigungen führen.
(Abbildung 3)
5) Einbau des Steuergeräts
1. Setzen Sie den Einbaurahmen in das Armaturenbrett ein, biegen Sie den
jeweiligen Stopper mit einem Schraubendreher nach innen und sichern Sie dann
den Stopper.
2. Schließen Sie die Kabel wie in Abschnitt 7) beschrieben an.
3. Schieben Sie das Steuergerät in den Einbaurahmen, bis es einrastet.
4. Achten Sie auf die Ober- und Unterseite Passrahmens und montieren Sie ihn so,
dass alle Haken einrasten.
Hinweise:
1. Bei einigen Fahrzeugmodellen wird für den richtigen Einbau ein besonderer
Montagesatz benötigt. Einzelheiten erfahren Sie von Ihrem Clarion-Fachhändler.
2. Befestigen Sie den vorderen Stopper sorgfältig, damit das Steuergerät sich nicht
lösen kann.
• Abmessungen der Konsolenöffnung
Max. 30°
Abbildung 2
Abbildung 3
Chassis Chassis
Max. 6 mm (M5-Schraube)
Beschädigung
