- 13 -
DB135
- 14 -
DB135
A 311-1848-00 LOWER CASE 1
B 039-2067-00 MAIN PWB 1
C 816-2573-60 FLAT WIRE 1
D 731-3004-80 TAPTIGHT 3
E 929-0220-80 MECHANISM 1
F 313-1838-00 HEAT SINK 1
G 731-3008-80 TAPTIGHT 5
H 714-3006-81 MACHINE SCREW 1
I 731-3012-80 TAPTIGHT 3
J 854-2572-60 EXTENTION LEAD 7P 1
K 854-2571-60 EXTENTION LEAD 4P 1
L - ESCUTCHEON 1
No Part Number Part Name QTY

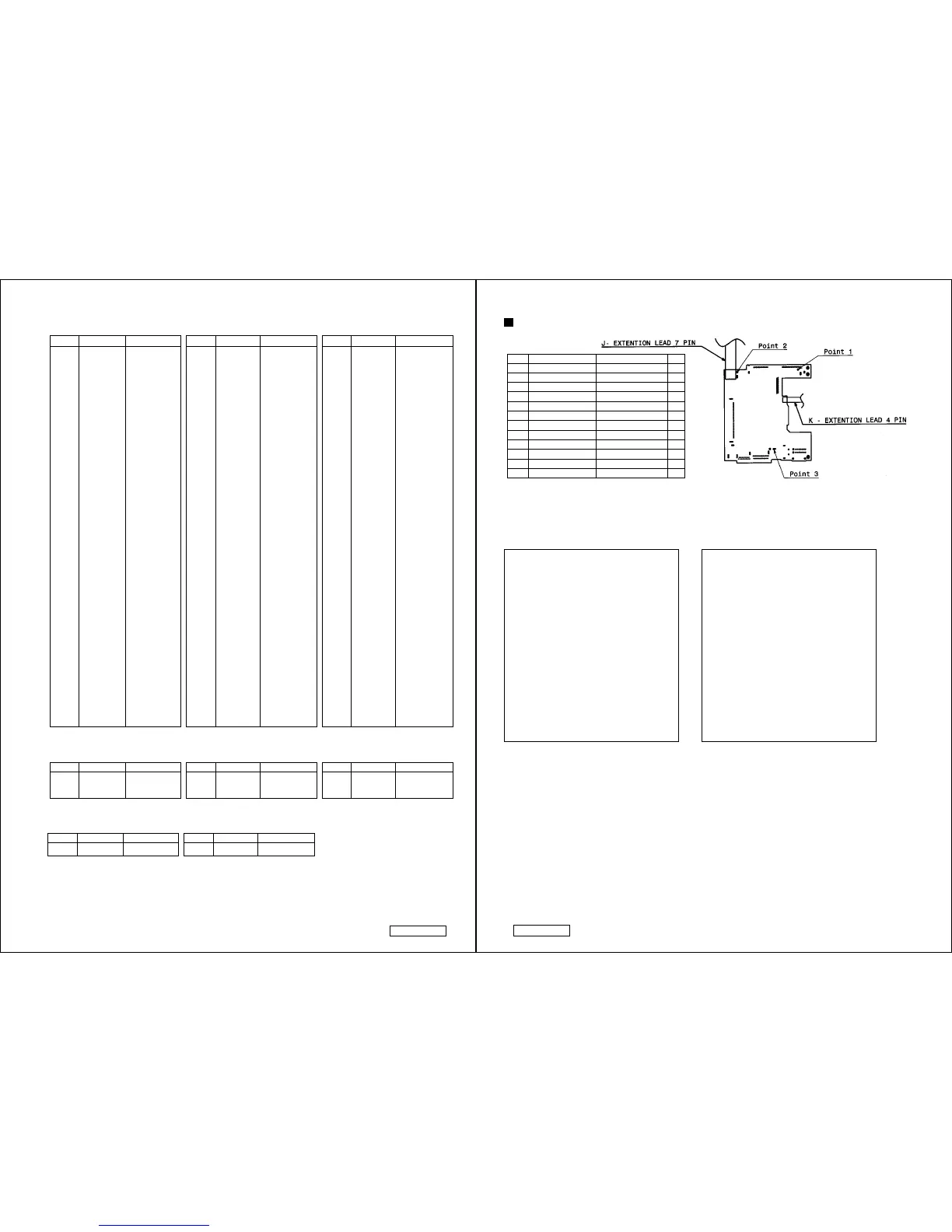

REMOVING MAIN PWB FOR REPAIR
LED PWB-A section (B5): CD mechanism
D 1 001-7058-90 AN1105W-RR
D 2 001-7058-90 AN1105W-RR
REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION
J 1 074-1138-60 10P
S 1 013-7414-50 CHUCKING
S 2 013-7413-50 LIMIT
Note: Several different parts of the same reference number are alternative parts.
One of those parts is used in the set.
C 207 043-0533-50 0.047uF
C 208 046-6822-58 6800pF
C 209 168-1042-78 0.1uF
C 210 043-0533-50 0.047uF
C 211 168-1042-78 0.1uF
C 212 168-1042-78 0.1uF
C 213 045-5096-50 5pF
C 214 045-5601-50 56pF
C 215 043-0533-50 0.047uF
C 216 178-1052-78 1uF
C 217 045-1011-50 100pF
C 301 163-1073-35 16V100uF
C 302 168-1042-78 0.1uF
C 303 043-0533-50 0.047uF
D 201 001-0516-90 MA111
IC 101 051-6376-00 TC94A14FA
IC 102 051-3279-90 BA033LBSG
IC 201 051-5710-90 TA2157F
IC 301 051-6049-08 BA5983FP-E2
J 101 074-1228-76 26P
J 201 074-1138-65 15P
J 301 074-1138-60 10P
L 101 010-2285-57 BLM21B102SPT
L 102 010-2285-57 BLM21B102SPT
L 103 010-2285-57 BLM21B102SPT
L 104 010-2285-57 BLM21B102SPT
L 105 010-2285-57 BLM21B102SPT
L 401 010-2155-93 10uH
Q 201 131-1188-50 2SB1188
R 102 033-5621-15 1/16W 5.6k ohm
R 104 033-4731-15 1/16W 47k ohm
R 105 033-1041-15 1/16W 100k ohm
R 108 033-1531-15 1/16W 15k ohm
C 101 168-1042-78 0.1uF
C 102 045-4701-50 47pF
C 103 046-4722-58 4700pF
C 104 168-1042-78 0.1uF
C 105 046-1532-78 0.015uF
C 106 046-1032-78 0.01uF
C 107 046-1032-78 0.01uF
C 108 046-4722-58 4700pF
C 109 046-1522-58 1500pF
C 110 046-3332-78 0.033uF
C 111 168-1042-78 0.1uF
C 112 046-3332-78 0.033uF
C 113 168-1042-78 0.1uF
C 114 168-1042-78 0.1uF
C 115 046-4712-58 470pF
C 116 046-4712-58 470pF
C 117 043-0533-50 0.047uF
C 118 043-0533-50 0.047uF
C 119 045-2701-50 27pF
C 120 045-1801-50 18pF
C 121 163-1063-35 16V10uF
C 122 178-1052-78 1uF
C 123 046-1032-78 0.01uF
C 124 163-1073-05 4V100uF
C 125 168-1042-78 0.1uF
C 126 168-1042-78 0.1uF
C 129 178-1052-78 1uF
C 201 163-3363-05 4V33uF
C 202 168-1042-78 0.1uF
C 203 178-1052-78 1uF
C 204 163-1073-05 4V100uF
C 205 163-3363-05 4V33uF
C 206 168-1042-78 0.1uF
CD PWB section (B4): CD mechanism
REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION
REF No. PART No. DESCRIPTION
R 109 033-1031-15 1/16W 10k ohm
R 110 033-1051-15 1/16W 1M ohm
R 111 033-3321-15 1/16W 3.3k ohm
R 114 033-2211-15 1/16W 220 ohm
R 115 033-2211-15 1/16W 220 ohm
R 116 033-1031-15 1/16W 10k ohm
R 117 033-1021-15 1/16W 1k ohm
R 131 033-4711-15 1/16W 470 ohm
R 132 033-2211-15 1/16W 220 ohm
R 201 117-2201-15 1/10W 22 ohm
R 202 117-2201-15 1/10W 22 ohm
R 203 033-1041-15 1/16W 100k ohm
R 204 033-1041-15 1/16W 100k ohm
R 205 033-1041-15 1/16W 100k ohm
R 206 033-1041-15 1/16W 100k ohm
R 207 033-1041-15 1/16W 100k ohm
R 208 033-8231-15 1/16W 82k ohm
R 209 033-6811-15 1/16W 680 ohm
R 210 033-6831-15 1/16W 68k ohm
R 211 033-1831-15 1/16W 18k ohm
R 212 033-2721-15 1/16W 2.7k ohm
R 213 033-1011-15 1/16W 100 ohm
R 214 033-1021-15 1/16W 1k ohm
R 215 033-1031-15 1/16W 10k ohm
R 217 033-1041-15 1/16W 100k ohm
R 218 033-2211-15 1/16W 220 ohm
R 301 117-6811-15 1/16W 680 ohm
R 304 033-3921-15 1/16W 3.9k ohm
R 305 033-3921-15 1/16W 3.9k ohm
R 306 033-1041-15 1/16W 100k ohm
R 307 033-2211-15 1/16W 220 ohm
X 102 060-1528-90 16.934M
Step 6
Remove Escutcheon, (L)
Step 7
Unsolder 3 point on the Main PWB, (B)
Step 8
After unsolder main PWB remember to remove Flat
Wire (C) between Main PWB (B), and Mechanism, (E)
Step 9
Remove Main PWB, (B)
Step 10
Unscrew the mechanism from the upper case, (D)
Step 1
Cut cable tie and remove all screw from Heat Sink,
(G), (H) & (I)
Step 2
Remove Heat Sink, (F)
Step 3
Remove Lower Case, (A)
Step 4
Unsolder Extention Lead 7 Pin, (J)
Step 5
Unsolder Extention Lead 4 Pin, (K)
LED PWB-B section (B6): CD mechanism
Q 1 060-4015-90 PS1192H
REF No. PART No. DESCRIPTION REF No. PART No. DESCRIPTION
Q 2 060-4015-90 PS1192H
