Clarion FX508

100
101
Français
Français

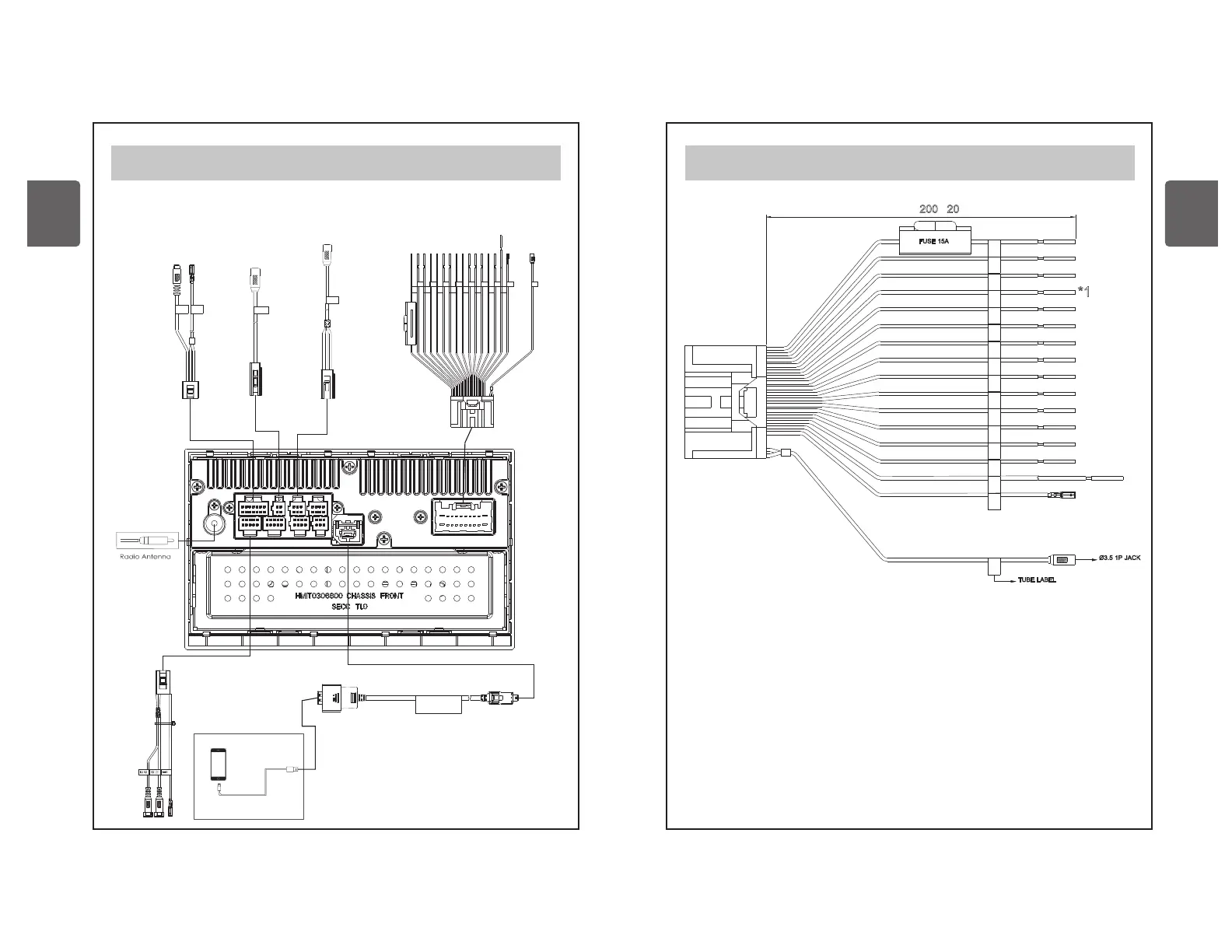

20.- GUIDE DE CONNEXION DES C BLESÂ
Remarque importante :
Avant l'installation, assurez-vous de débrancher le câble négatif de la batterie de
la voiture. Lorsque vous connectez tous les câbles des
14
B +
GND
ACC
SPEED
ILL +
-ILL
+SPK FL
-SPK FL
+SPK RL
-SPK RL
SPK FR +
-SPK FR
+SPK RR
-SPK RR
PARKING
ANT VCC
WHEEL REMOTE
iPod/iPhone
Lightning cable (included with iPod/iPhone)
19.- ESPECIFICATIONS
20.- GUIDE DE CONNEXION DES C BLES (suite)Â
TUBE LABEL
Ø3 5 1P JACK.
+B
GND
ACC
SPEED
ILL +
ILL -
SPK FL +
SPK FL -
SPK RL
+
SPK RL -
-
SPK FR
+
SPK RR
SPK RR
-
PARKIN
G
ANT
VCC
WHEEL REMOTE
200 20±
FUSE 15A
*1
Remarque importante :
L'interruption du téléphone coupera l'audio si l'appareil reçoit un signal
négatif ou de masse
*1 : Ce produit est connecté ici pour détecter la distance parcourue
par le véhicule. Connectez toujours l'affichage de l'emplacement du
véhicule.
