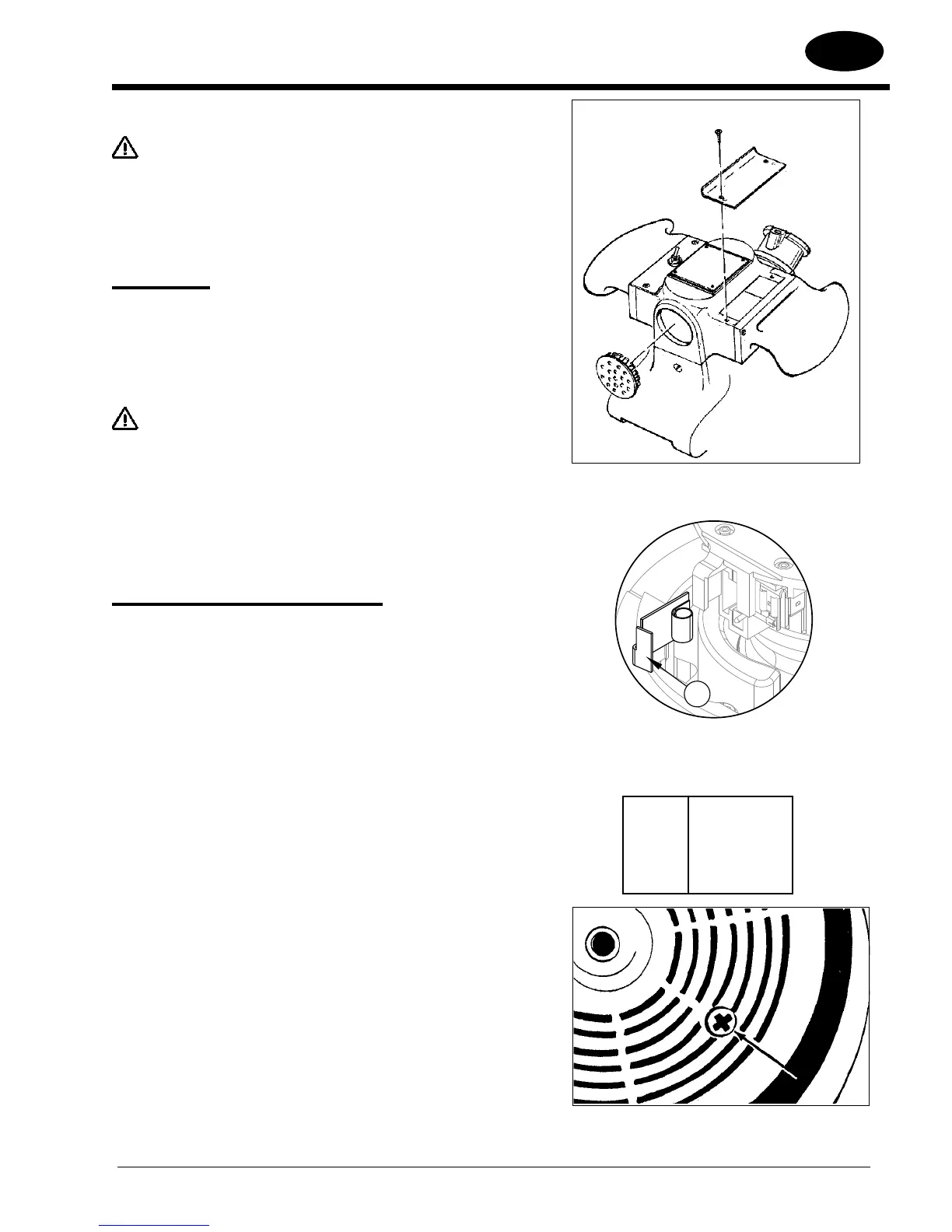

Figure 9
Figure 7
Figure 8
MAINTENANCE
MISE EN GARDE: La maintenance et les réparations
exécutées par un personnel non autorisé peuvent entraîner des dégâts
ou des blessures. La maintenance et les réparations exécutées par
un personnel non autorisé annuleront la garantie. Tout manquement
à exécuter la maintenance à intervalles réguliers peut annuler la
garantie.
Balais en carbone
Examiner les quatre balais tous les 6 mois ou toutes les 250 heures. L’accès
aux balais s’effectue par les bouchons d’aération avant et arrière du moteur
et sous les deux capots du moteur (Figure 7). Appuyer sur la patte (A) située
sur l’attache à ressort, tourner puis déposer (Figure 8). Utiliser une pince à bec
effi lé pour débrancher le fi l de dérivation. Si l’un des balais est usé sur une
longueur d’un centimètre ou moins, remplacer tout le jeu..
MISE EN GARDE : N’utiliser que le balai de moteur
portant le numéro de pièce 40818A ou 40055A avec fi l de dérivation,
sinon il se produira une panne de moteur.
Lors du remplacement des balais, s’assurer que le balai est placé contre le
commutateur, que le ressort repose dans l’encoche du balai, et que le balai
se déplace librement. Lors de la remise en place du couvercle d’interrupteur,
dégager tous les fi ls électriques du commutateur et vérifi er l’absence de pince-
ment.
Pour changer le lubrifi ant de la boîte d’engrenage
Pour changer le lubrifi ant de la boîte d’engrenage, procéder comme suit :
1. Renverser la machine sur un établi.
2. Aligner l’un des deux trous du patin en caoutchouc avec l’un des trois
trous de la protection murale rotative.
3. Aligner les deux trous avec l’une des trois vis du couvercle du carter de
l’engrenage. Retirer la vis du couvercle du carter de l’engrenage. (Figure
9)
4. Aligner les trous avec chacune des deux autres vis, puis retirer les vis.
MISE EN GARDE: S’assurer qu’aucune poussière ne pénètre dans la
boîte d’engrenage. La boîte d’engrenage serait endommagée.
5. Déposer le couvercle du carter de l’engrenage.
6. Eliminer l’ancien lubrifi ant de la boîte d’engrenage.
7. Ajouter 170 grammes de lubrifi ant SandersTechnology dans la boîte
d’engrenage.
MISE EN GARDE: Pour ne pas endommager le moteur, ne pas ajouter
plus de 170 grammes de lubrifi ant dans la boîte d’engrenage.
8. A l’aide des trois vis retirées précédemment, monter le couvercle sur le
carter de l’engrenage.
9. Démarrer la machine et laisser tourner pendant 15 minutes. Un petit
excédent de lubrifi ant devrait s’écouler du trou d’aération. Si ce n’est pas
le cas, il peut être nécessaire d’ajouter du lubrifi ant.
10. Essuyer l’excédent de lubrifi ant et dégager le trou d’aération.
