Zur exakten Einstellung des Drehpunktes des Tonarms empfehlen wir die clearaudio
Drehtonarm Einstellschablone (Art. AC 005 unter www.analogshop.de ). Sie können
allerdings hierzu auch ein Lineal benutzen! Hierbei müssen Sie darauf achten, dass der
Abstand der Spindel zum Drehpunkt des Tonarms exakt 222 mm betragen muss! Den
Abstand können Sie durch Drehen der Tonarmbasis einstellen.
Zur Exakten Einstellung des Tonarms, müssen Sie Ihren Tonabnehmer
montieren! Folgen Sie hierbei bitte den Angaben des jeweiligen Herstellers!

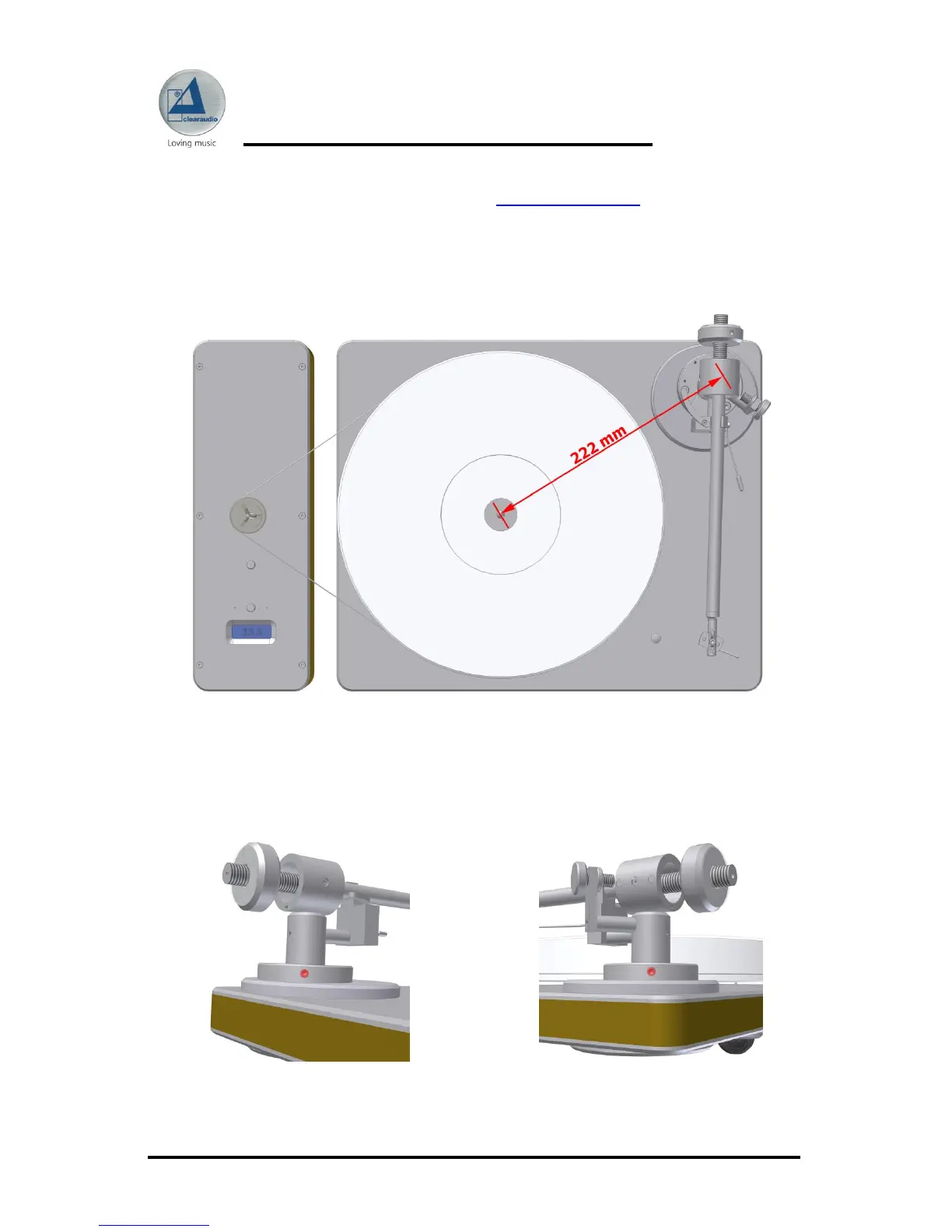

Bild 3: Abstand der Spindel zum Drehpunkt des Tonarms
Um die Höhe Ihres Tonarms richtig einzustellen, lösen Sie bitte beide Justierschrauben am
Fuß der Tonarmbasis, diese befinden sich seitlich in einer Vertiefung( Bild 4 und 5) und
können mit dem Schraubendreher gelöst und nach der Höheneinstellung wieder angezogen
werden! Bitte achten Sie darauf, dass das Tonarmrohr paralell zum Chassis läuft!!
Bild 4: Einstellen der Tonarm-Höhe Bild 5: Einstellen der Tonarm-Höhe
