User manual / Bedienungsanleitung
Page / Seite 16 clearaudio electronic GmbH 2015
Bitte beachten Sie, dass der Azimuth bereits ab Werk genau eingestellt wurde. Falls der
Azimuth dennoch verändert werden muss, um Geometriefehler eines Tonabnehmers zu
kompensieren, verfahren Sie bitte wie folgt: Lösen Sie die Schraube auf der Unterseite des
Tonarmrohrs, nahe des Headshells. Jetzt können Sie den Azimuth durch Drehen des
Headshells im Tonarmrohr verstellen.

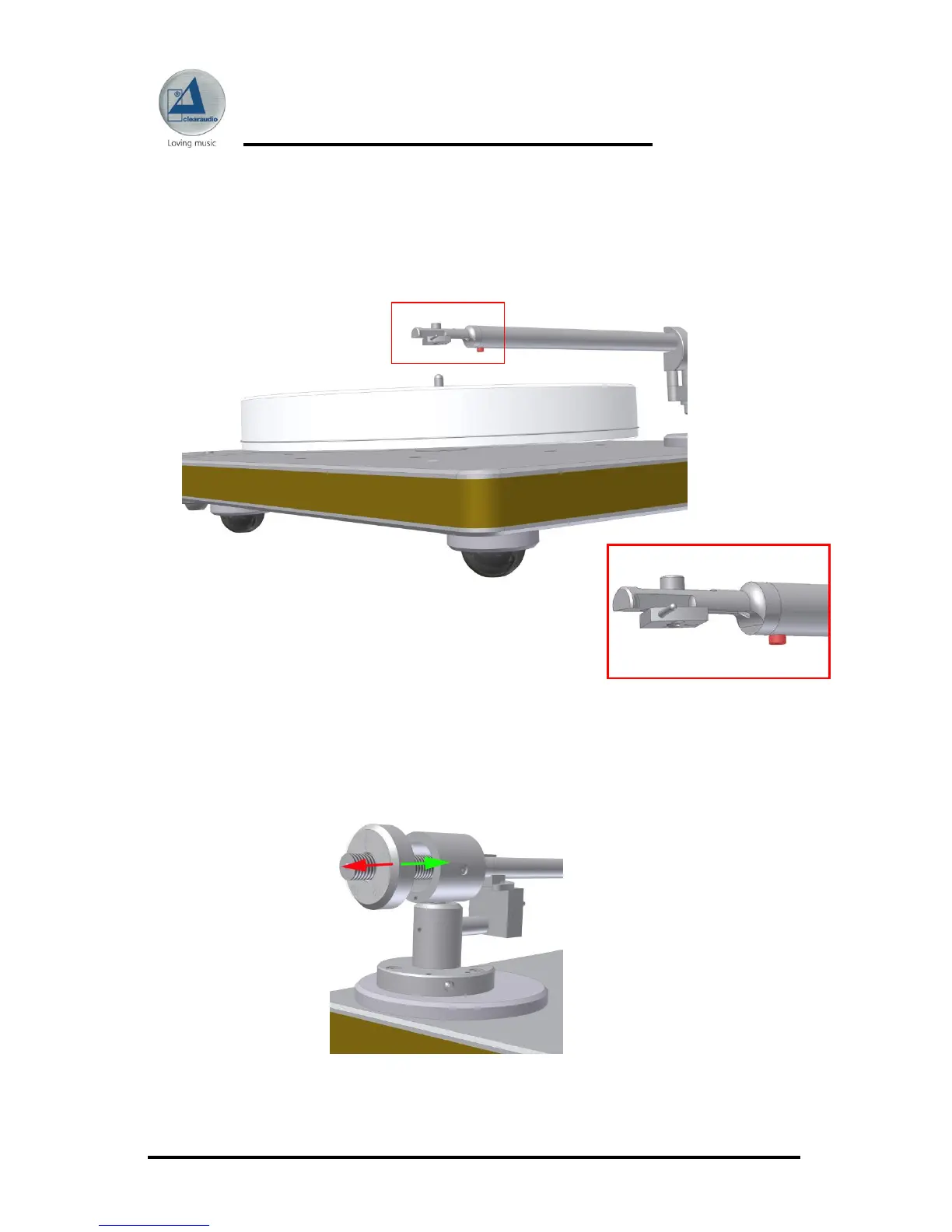

Bild 6: Veränderung des Azimuth
Bild 7: Lösen der Schraube auf der
Unterseite des Tonarmrohrs
Drehen Sie das Gegengewicht auf das Tonarmrohr. Stellen Sie das Auflagegewicht des
Tonabnehmers durch Verdrehen des Gegengewichtes nach vorne oder hinten ein
(grüner Pfeil = mehr Auflagekraft / roter Pfeil = weniger Auflagekraft).
Bild 8: Einstellen des Auflagegewichts
