Clevo W540EU - Systemübersicht: Ansicht von Vorne, Links, Rechts, Hinten und Unten (Modell A)

30
Deutsch
Systemübersicht: Ansicht von vorne, links, rechts, hinten und unten
(Modell A)
2
1
7
8
4
6
3
5
15
16
15
6
17
18
6
18
6
6
6
Unterseite

Überhitzung
Zum Schutz vor Überhitzung Ihres Computers
dürfen die Luftungsoffnung(en) nicht während
das Notebook in Betrieb ist verdeckt werden.
Disc-Notauswurf
Wenn eine Disc manuell entnommen werden
muß (z.B. wegen eines Stromausfalls) können
Sie mit dem Ende einer geradegebogenen Bü-
roklammer in das Notauswurfloch drükken.
Verwenden Sie hierzu aber keinen spitzen
Bleistift oder ähnliche Objekte, die im Loch
abbrechen und darin stekkenbleiben könnten.

USB 3.0-
Anschluss
Die USB 3.0-An-
schlüsse
sind blau. Die
Datenüber-
tragung ist bei
USB 3.0 viel
schneller als bei
USB 2.0, und
USB 3.0 ist
rückwärts
kompatibel mit
USB 2.0.
8
Vorderseite
Linke Seite
Hinterseite

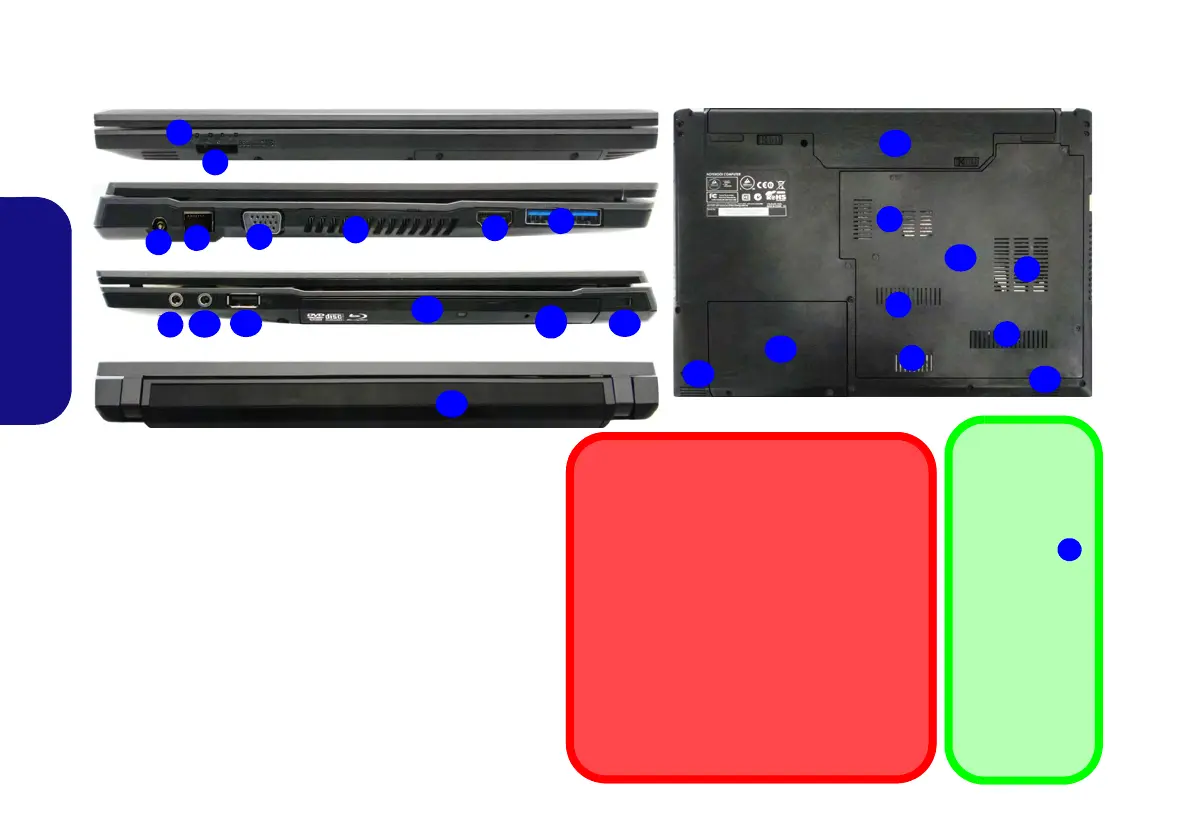

Abb. 5 - Ansicht von vorne, links, rechts, hinten und
unten (Modell A)
1. LED-Anzeigen
2. Multi-in-1 Kartenleser
3. DC-Eingangsbuchse
4. RJ-45 LAN-Buchse
5. Schnittstelle für exter-
nen Monitor
6. Luftungsoffnung
7. HDMI-Ausgangsan-
schluss
8. 2 USB 3.0-Anschlüsse
9. Mikrofon-Eingangs-
buchse
10. Kopfhörer-Ausgangsbuchse
11. USB 2.0-Anschluss
12. Schacht für optisches
Laufwerk
13. Notauswurfloch
14. Sicherheitsschloß-Buchse
15. Akku
16. Komponen-
tenfachabdekkung
17. Abdeckung des Festplatten-
schachts
18. Lautsprecher
10
14
12
13
9
11
Rechte Seite
