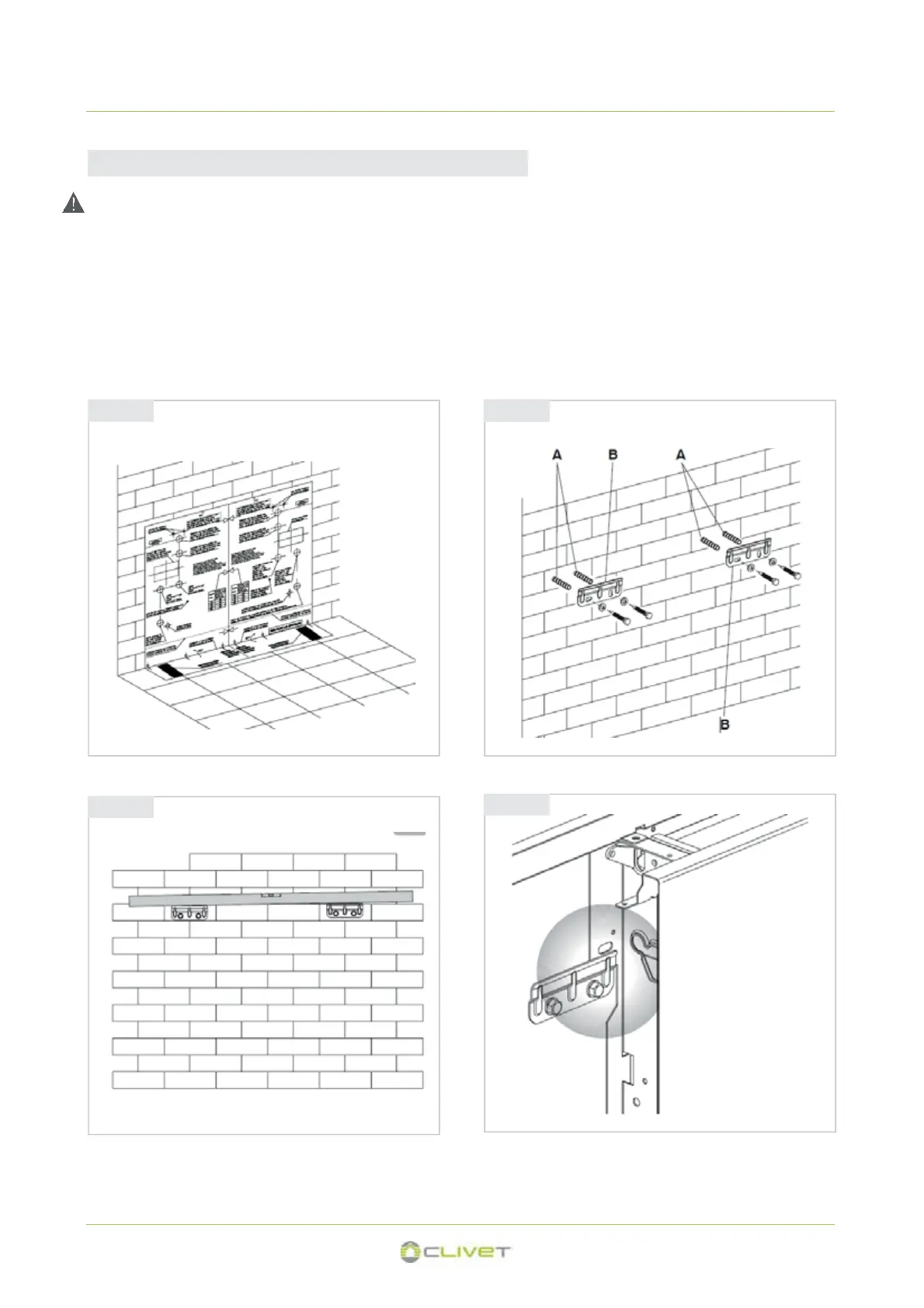

3 - POSIZIONAMENTO
3.7 INSTALLAZIONE A PARETE O PAVIMENTO VERTICALE
In caso di montaggio a pavimento con piedini, rispettare l’altezza minima da terra di 80mm. e fare riferimento ai singoli fogli
d’istruzione in dotazione e al relativo manuale .
• Utilizzare la dima di carta, e tracciare sulla parete la posizione delle due staffe di fissaggio (fig. 3.2).
• Forare con una punta adeguata ed infilare i tasselli (2 per ogni staffa)(fig. 3.3 rif. A); fissare le due staffe (fig. 3.3 rif. B). Non
stringere eccessivamente le viti, in modo da poter effettuare una regolazione delle staffe con una bolla di livello (fig. 3.4).
• Bloccare definitivamente le due staffe serrando completamente le quattro viti.
• Verificarne la stabilità spostando manualmente le staffe verso destra e sinistra, alto e basso.
• Montare l’unità, verificando il corretto aggancio sulle staffe e la sua stabilità (fig. 3.5).
fig 3.2 fig 3.3
fig 3.4
fig 3.5
10
