Le seguenti descrizioni sulle varie fasi di montaggio ed i relativi disegni fanno riferimento ad una versione di macchina con attacchi a
sinistra. Le descrizioni per le operazioni di montaggio delle macchine con attacchi a destra sono le medesime.
Solo le immagini sono da considerarsi rappresentate specularmente.
3.4 INSTALLAZIONE

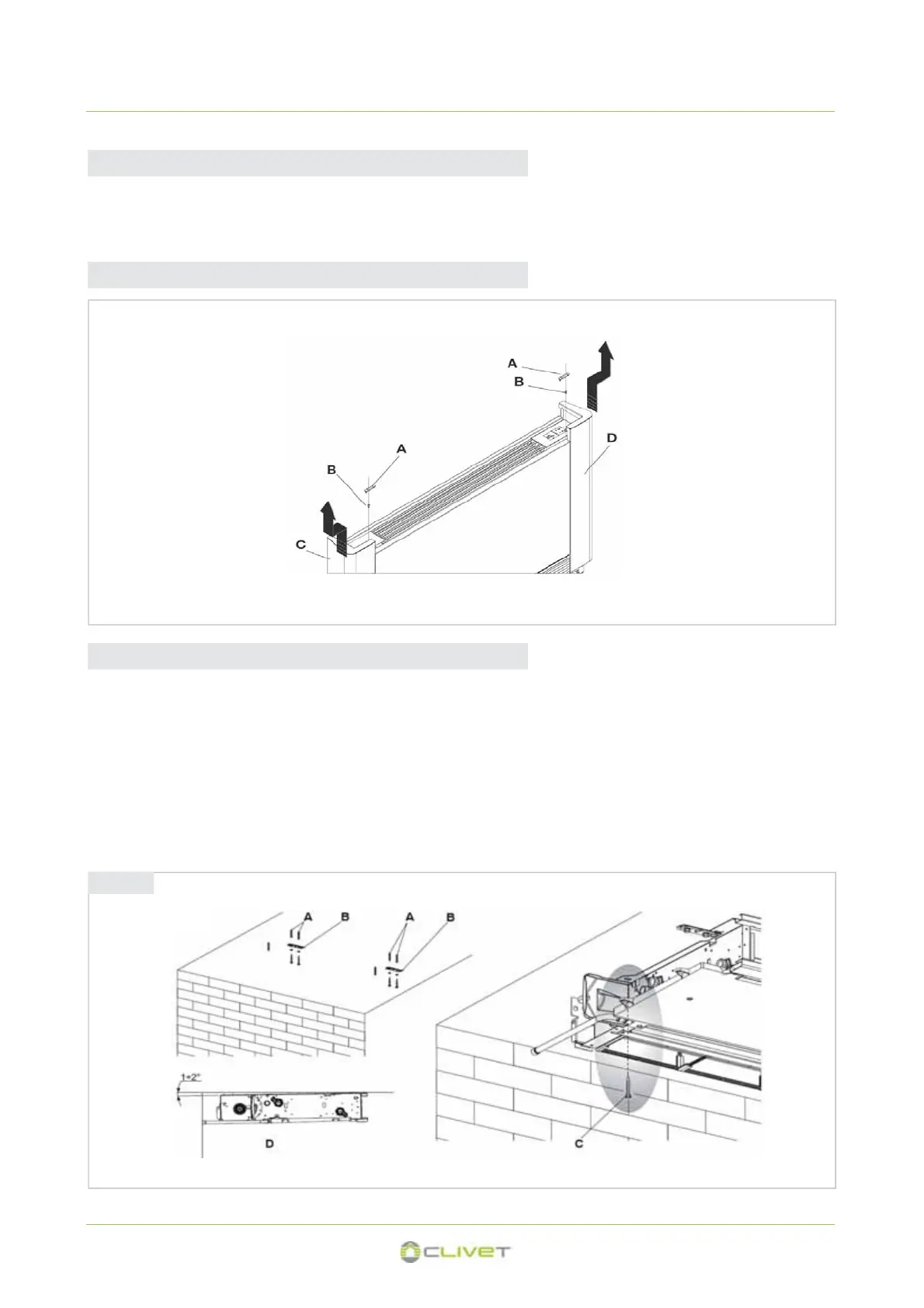

3.6 INSTALLAZIONE A SOFFITTO O ORIZZONTALE
• Utilizzare la dima di carta, e tracciare a soffitto la posizione delle due staffe di fissaggio e delle due viti posteriori.
• Forare con una punta adeguata ed infilare i tasselli (2 per ogni staffa) (fig. 3.1 rif. A) ; fissare le due staffe (fig. 3.1 rif. B). Non
stringere eccessivamente le viti.
• Infilare la macchina sulle due staffe, mantenendola in posizione quindi fissare le due viti nei tasselli posteriori (fig. 3.1 rif. C), una
per ogni lato.
• Si raccomanda di conferire un’adeguata inclinazione dell’unità verso il tubo di drenaggio per agevolare la fuoriuscita dell’acqua
(fig. 3.1 rif. D).
• Stringere definitivamente tutte le 6 viti di fissaggio.
3.5 APERTURA FIANCHI
• sollevare A
• svitare B
• spostare a sinistra C
• alzare C
fig 3.1
3 - POSIZIONAMENTO
• sollevare A
• svitare B
• spostare a destra D
• alzare D
9
