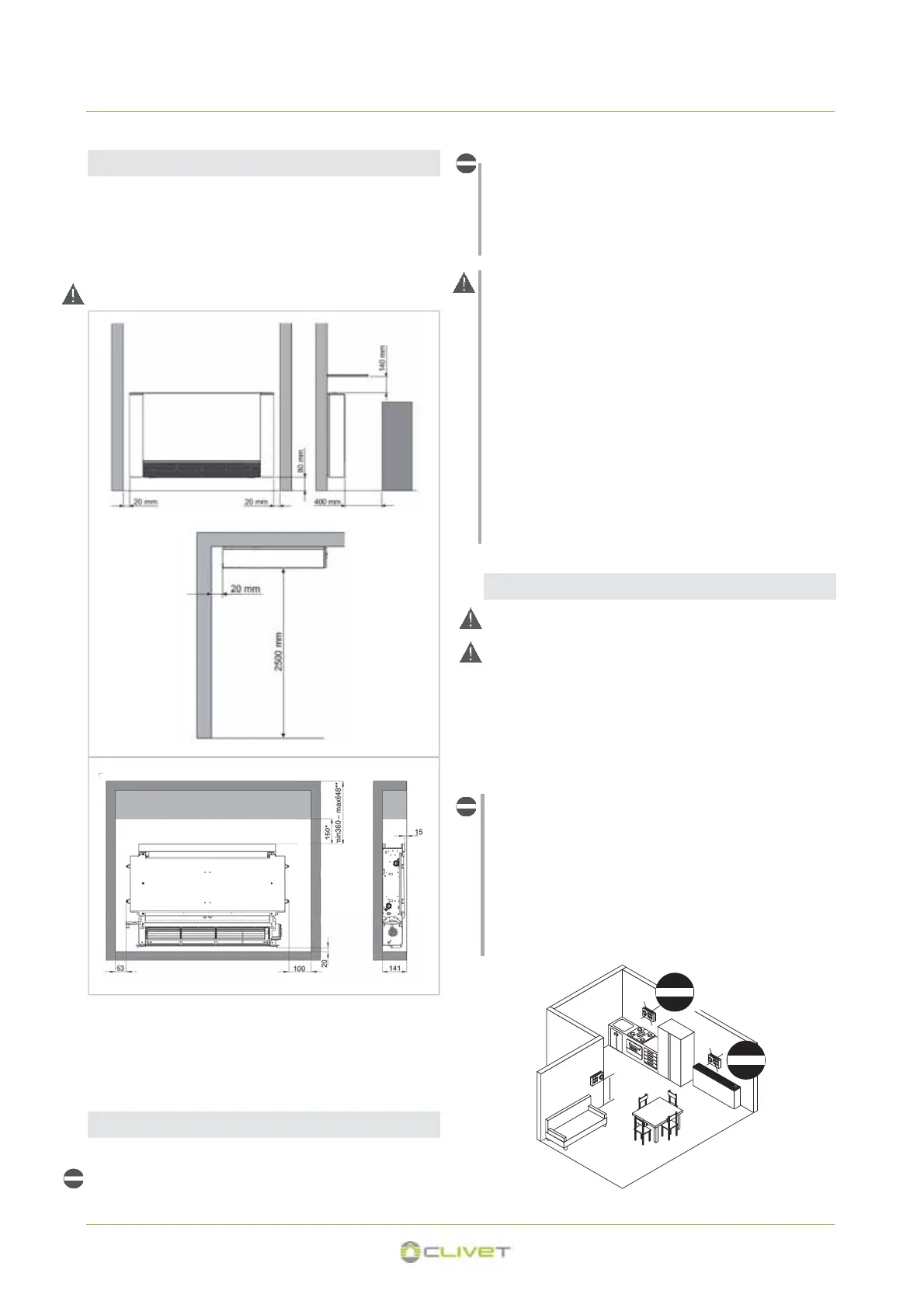

3 - POSIZIONAMENTO
3.2 SPAZI FUNZIONALI
3.3 POSIZIONAMENTO
Gli spazi funzionali hanno lo scopo di:
• garantire il buon funzionamento dell’unità
• consentire le operazioni di manutenzione
• salvaguardare gli operatori autorizzati e le persone
esposte.
Rispettare gli spazi funzionali indicati in figura .
• in prossimità di fonti di calore
• in ambienti umidi e zone con probabile contatto con l’ac-
qua
• in ambienti con vapori d’olio
• in ambienti sottoposti ad alte frequenze.
Accertarsi che :
• la parete su cui si intende installare l’unità abbia una strut-
tura e una portata adeguata
• la zona della parete interessata non sia percorsa da tuba-
zioni o linee elettriche
• la parete interessata sia perfettamente in piano
• sia presente un’area libera da ostacoli che potrebbero
compromettere la circolazione dell’aria in ingresso ed
uscita
• la parete di installazione sia possibilmente una parete di
perimetro esterno per consentire lo scarico della conden-
sa all’esterno
• in caso di installazione a soffitto il flusso dell’aria non sia
rivolto direttamente verso le persone.
Se previsto un termostato ambiente a parete - OPZIONE
1,5 m
OK
Evitare l’installazione dell’unità in prossimità di :
• posizioni soggette all’esposizione diretta dei raggi solari;
La scelta del punto di installazione è determinante ai fini del
comfort ambientale e dei consumi energetici.
Il termostato deve essere posizionato :
• in un locale con condizioni termoigrometriche medie,
rappresentative degli altri locali
• ad una altezza di 150 cm
• preferibilmente su una parete interna
Posizioni da evitare :
• in prossimità di fonti di calore
• punti esposti alla radiazione solare diretta
• in posizione investita dall’aria emessa da bocchette o
diffusori
• dietro tende o elementi di arredo
• vicino a porte e finestre verso l’esterno
• su pareti attraversate da camini o tubi del riscaldamento
• su pareti esterne.
Termostato ambiente
*= dimensioni da rispettare per il montaggio del kit plenum di
mandata a 90° coibentato codice PR90MX
** = dimensioni da rispettare per il montaggio del kit plenum di
mandata superiore telescopico codice PMSTX.
8
