4 - RACCORDEMENTS HYDRAULIQUES

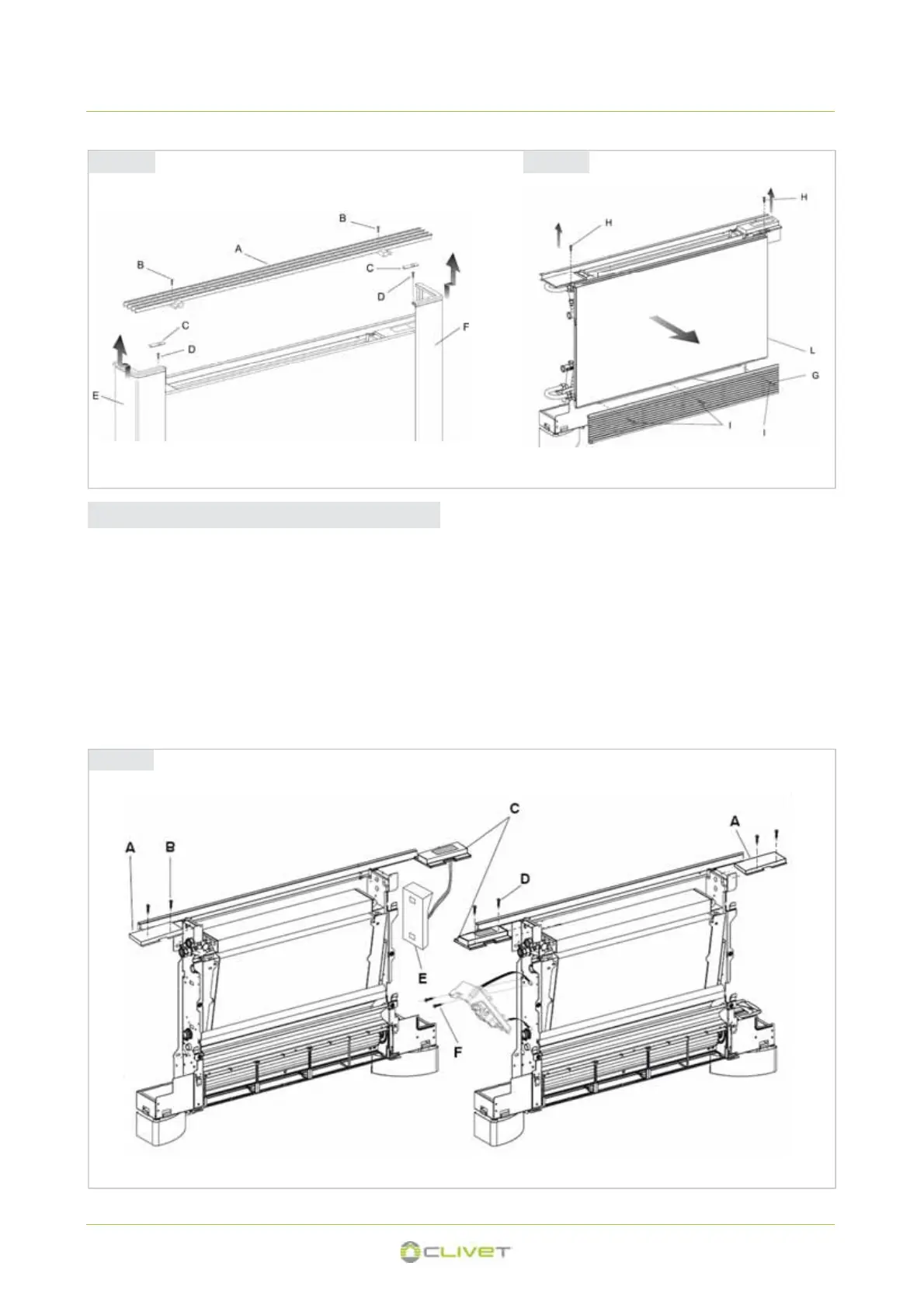

4.4.2 Démontage du panneau de commande
• Amener l'interrupteur général de l'appareil sur "Eteint"
• Démonter le portillon d’accès aux groupes collecteurs (fig.
4.6 réf. A) en dévissant les deux vis de fixation (fig. 4.6
réf. B).
• Démonter le panneau de commande (fig. 20 réf. C) en
dévissant les deux vis de fixation (fig. 4.6 réf. D).
• Détacher la carte de contrôle (fig. 4.6 réf. E), en dévissant
les deux vis de fixation (fig. 4.6 réf. F).
• Débrancher les connecteurs des branchements électriques.
• Enlever les câblages à l’intérieur de la machine et les
remettre en place du côté opposé.
• Utiliser, pour la connexion du moteur, le câblage pour
fixations à droite, disponible comme accessoire.
• Inverser les positions de montage du portillon (fig. 4.6 réf.
A) avec le panneau de commande (fig. 4.6 réf. C) et les
remonter dans leurs positions respectives.
fig 4.6
fig 4.4 fig 4.5
103
