4 - RACCORDEMENTS HYDRAULIQUES
4.4.3 Rotation batterie pour raccords à DROITE
• démonter le bac de récupération des condensats (fig. 4.7
réf. A) et le remonter du côté opposé avec les vis de fixation
correspondantes (fig. 4.7 réf. B).
• dévisser les quatre vis qui fixent l’échangeur inférieur (fig.
4.7 réf. C);
• enlever la sonde eau de la batterie;
• enlever l’échangeur (fig. 4.7 réf. D);
• enlever la rallonge brise-goutte du bac central (fig. 4.7 réf.
E);
• sur le côté opposé, enlever le bouchon sur l’orifice d’éva-
cuation des condensats (fig. 4.7 réf. F);
• sévisser la vis de fixation du bac central de récupération
des condensats (fig. 4.7 réf. G), amener le bac en appui sur
le côté opposé de telle sorte que le raccord de prise pour la
rallonge brise-goutte sorte, puis bloquer le bac au moyen de la
vis précédemment enlevée;
• insérer la rallonge brise-goutte (fig. 4.7 réf. E) du côté opposé
(à droite), s'assurer que est correctement installée;
• insérer le bouchon (fig. 4.7 réf. F) du côté opposé (à gauche)
• tourner l’échangeur (fig. 4.7 réf. D) en portant les prises du côté
opposé, et le placer sur la machine ;
• insérer la sonde eau de la batterie;
• visser toutes les vis de fixation de l’échangeur;
• revêtir les connexions avec du matériau isolant

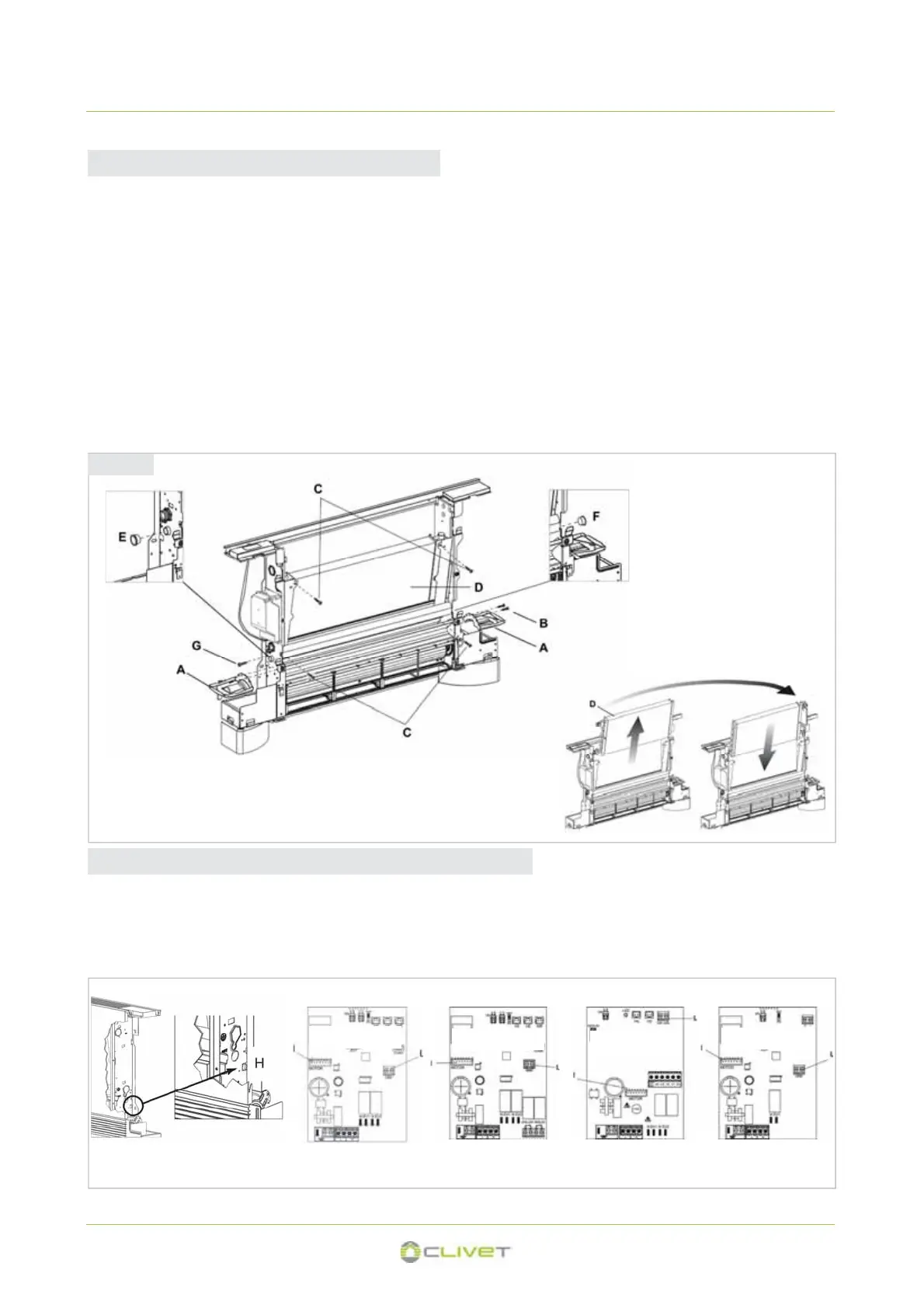

fig 4.7
Les câbles doivent passer dans la partie postérieure de l'appareil par l'orifice spécifique (réf. H).
Le câble doté de connecteurs mâle/femelle doit être raccordé du côté droit au moteur et du côté gauche au connecteur rapide du
moteur présent sur la carte (réf. I).
De plus, les deux pôles provenant du micro-interrupteur de sécurité de la grille doivent être rallongés et raccordés du côté gauche au
contact S1 présent sur la carte (réf. L).
